작은 라벨을 창 가까이 대고 읽으면 SR과 HD 중 어느 쪽인가요?

7.5mil 데이터매트릭스는 HD가 16mm, SR이 34mm부터 읽고, 3mil Code 39도 HD가 18mm로 SR(34mm)보다 가깝게 시작합니다. 라벨을 창에 거의 붙여 대는 작업이면 HD 옵션을 고릅니다.

PDF417 라벨을 거꾸로 대도 읽히나요?

롤(회전)은 ±360°까지 판독하므로 라벨 방향을 맞추지 않고 대도 됩니다. 앞뒤·좌우 기울기인 피치·스큐는 ±65°까지입니다.

1D 상품 바코드도 함께 읽어야 하면요?

13mil UPC는 SR 654mm, HD 502mm까지 읽습니다. 떨어져서 읽는 상품 바코드가 많다면 SR, PDF417과 작은 2D 코드가 많다면 HD를 고릅니다.

Honeywell · 바코드스캐너

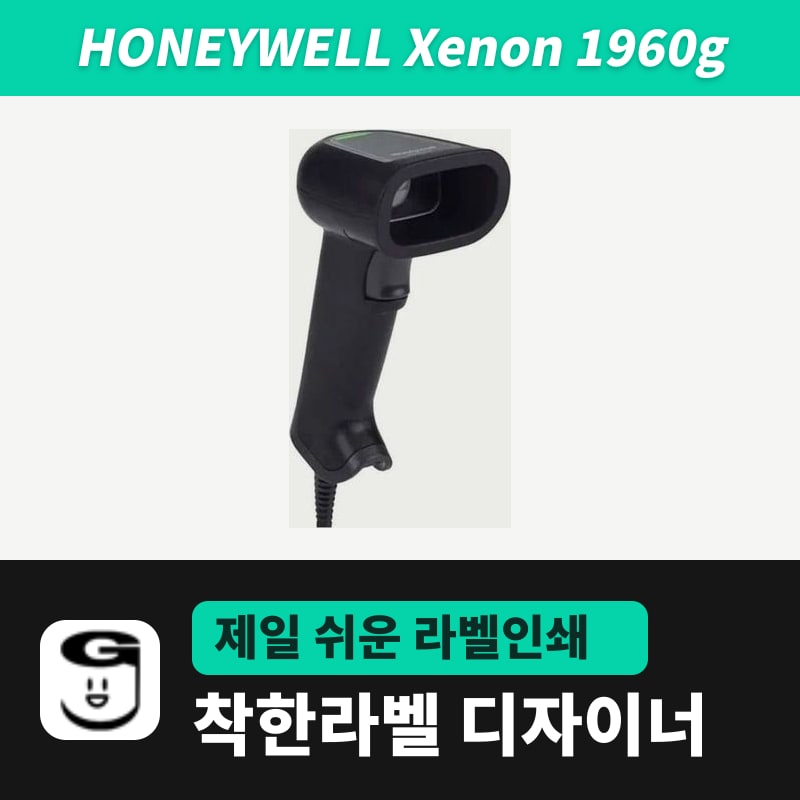

Honeywell Xenon 1960g 바코드스캐너

Xenon Ultra 1960g로 PDF417 라벨을 읽을 때 SR과 HD는 멀리 닿는 거리가 거의 같고, 읽기 시작하는 거리에서 차이가 납니다. 6.7mil PDF417은 HD가 8~237mm, SR이 22~229mm이며, 300dpi 프린터 두 점 모듈이 이 행과 굵기가 맞습니다.

스토어 상품: SR·HD 함께 담은 상품(4옵션), HD만 담은 상품(2옵션)
SR 판독 거리(Typical): 3mil Code 39 34~174mm, 13mil UPC 0~654mm, 15mil Code 128 0~728mm, 20mil Code 39 4~1,115mm, 5mil PDF417 45~176mm, 6.7mil PDF417 22~229mm, 10mil 데이터매트릭스 12~273mm, 20mil QR 0~495mm
HD 판독 거리(Typical): 3mil Code 39 18~174mm, 13mil UPC 0~502mm, 15mil Code 128 0~563mm, 20mil Code 39 4~814mm, 5mil PDF417 22~173mm, 6.7mil PDF417 8~237mm, 5mil 데이터매트릭스 35~113mm, 10mil 데이터매트릭스 최대 249mm, 20mil QR 0~392mm
이미저: 1,280 x 1,080 화소, 시야각 SR·HD 가로 42° · 세로 36°
움직임 허용: 초당 4m
인쇄 대비: 15%까지

구매 링크 보기

사양

스토어 상품	SR·HD 함께 담은 상품(4옵션), HD만 담은 상품(2옵션)
SR 판독 거리(Typical)	3mil Code 39 34~174mm, 13mil UPC 0~654mm, 15mil Code 128 0~728mm, 20mil Code 39 4~1,115mm, 5mil PDF417 45~176mm, 6.7mil PDF417 22~229mm, 10mil 데이터매트릭스 12~273mm, 20mil QR 0~495mm
HD 판독 거리(Typical)	3mil Code 39 18~174mm, 13mil UPC 0~502mm, 15mil Code 128 0~563mm, 20mil Code 39 4~814mm, 5mil PDF417 22~173mm, 6.7mil PDF417 8~237mm, 5mil 데이터매트릭스 35~113mm, 10mil 데이터매트릭스 최대 249mm, 20mil QR 0~392mm
이미저	1,280 x 1,080 화소, 시야각 SR·HD 가로 42° · 세로 36°
움직임 허용	초당 4m
인쇄 대비	15%까지
롤·피치·스큐	±360° · ±65° · ±65°
조명·조준	2700K 흰색 LED · 525nm LED 조준
연결	USB, 키보드 웨지, RS-232
크기·무게	108.2 x 70.4 x 160.2mm, 147.2g
보호 등급·내구	IP52, 3.0m 낙하(규격 시험), 1.8m 콘크리트 반복 낙하, 0.5m 텀블 2,000회
스토어 옵션	1960gSR·1960gHD 각각 USB방식 / RS232방식+아답터

Xenon Ultra 1960g로 PDF417이 들어간 라벨을 읽는다면, 디자이너에서 정한 모듈 폭이 1960g의 5mil·6.7mil PDF417 판독 행 가운데 어디에 해당하는지부터 봅니다. SR과 HD 두 상품은 PDF417의 멀리 닿는 거리는 비슷하고, 읽기 시작하는 거리에서 차이가 납니다.

PDF417 모듈 폭과 SR·HD 판독 거리

PDF417 행	모듈 폭	디자이너에서 맞는 점 수	SR	HD
5mil	0.127mm	1점(203dpi)	45~176mm	22~173mm
6.7mil	0.170mm	2점(300dpi)	22~229mm	8~237mm

디자이너의 PDF417은 베타 항목이고, 바코드 너비를 정수 점으로 고르며 mm와 dot을 함께 보여 줍니다. 300dpi 프린터에서 두 점을 고르면 6.7mil 행과 굵기가 맞고, 이때 HD는 8mm부터, SR은 22mm부터 읽기 시작합니다.

6.7mil 행에서는 HD가 237mm로 SR(229mm)보다 오히려 멀리 닿습니다. PDF417 위주의 라벨이면 HD를 골라도 먼 쪽 거리에서 손해가 없습니다.

PDF417 말고 다른 코드도 함께 넣을 때

13mil UPC는 SR 654mm, HD 502mm까지 읽어 1D 상품 바코드는 SR이 152mm 더 멀리 닿습니다.
20mil QR은 SR 495mm, HD 392mm까지 읽습니다.
5mil 데이터매트릭스는 HD만 읽습니다(35~113mm).
바코드와 바탕의 인쇄 대비가 15%까지 낮아도 판독합니다.

PDF417을 포함한 베타 항목의 목록은 가이드 바코드 장 표에서 확인합니다.

스토어 옵션

SR과 HD를 함께 담은 상품은 "1960gSR USB방식", "1960gSR RS232방식+아답터", "1960gHD USB방식", "1960gHD RS232방식+아답터" 네 옵션이고, HD만 담은 상품은 HD 두 옵션입니다. RS232방식 옵션에는 아답터가 함께 들어가고, 스캐너는 두 방식 말고 키보드 웨지 연결도 지원합니다.

인쇄한 바코드 확인

착한라벨 디자이너로 만든 바코드 라벨을 인쇄한 뒤 스캐너로 읽어 확인하는 방법은 사용 설명서 바코드 장에 있습니다.

자주 묻는 질문

작은 라벨을 창 가까이 대고 읽으면 SR과 HD 중 어느 쪽인가요?: 7.5mil 데이터매트릭스는 HD가 16mm, SR이 34mm부터 읽고, 3mil Code 39도 HD가 18mm로 SR(34mm)보다 가깝게 시작합니다. 라벨을 창에 거의 붙여 대는 작업이면 HD 옵션을 고릅니다.
PDF417 라벨을 거꾸로 대도 읽히나요?: 롤(회전)은 ±360°까지 판독하므로 라벨 방향을 맞추지 않고 대도 됩니다. 앞뒤·좌우 기울기인 피치·스큐는 ±65°까지입니다.
1D 상품 바코드도 함께 읽어야 하면요?: 13mil UPC는 SR 654mm, HD 502mm까지 읽습니다. 떨어져서 읽는 상품 바코드가 많다면 SR, PDF417과 작은 2D 코드가 많다면 HD를 고릅니다.
