Zebra DS3678 바코드스캐너
스토어의 Zebra DS3678은 SR·HD·XR 세 엔진으로 나뉘고, 엔진마다 읽는 가장 작은 코드가 다릅니다. Data Matrix 하한이 HD 6mil·SR 7.5mil·XR 10mil이라 디자이너 2D 모듈을 작게 잡을수록 HD, 랙 위 먼 라벨일수록 XR이 맞습니다.
- 스토어 구성
- SR(표준) · SR 본체+크래들 · HD(고밀도) · XR(확장 거리)
- 최소 판독 폭 SR
- Code 39 4mil · UPC 60% 7.8mil · PDF417 5mil · Data Matrix 7.5mil
- 최소 판독 폭 HD
- Code 39 3mil · UPC 40% 5.2mil · PDF417 5mil · Data Matrix 6mil
- 최소 판독 폭 XR
- Code 39 3mil · PDF417 5mil · Data Matrix 10mil
- SR 판독 거리
- Code 128 5mil 3.3~17.0cm · Code 39 5mil 1.2~30.4cm · Code 39 20mil 7.1~71.0cm · 100% UPC 13mil 0.8~61.0cm · Data Matrix 10mil 3.6~21.8cm
- HD 판독 거리
- Code 39 3mil 3.3~11.9cm · Code 128 5mil 2.3~17.8cm · Code 39 20mil 0.6~86.3cm · 100% UPC 13mil 0.6~55.8cm · Data Matrix 10mil 2.5~22.8cm
사양
| 스토어 구성 | SR(표준) · SR 본체+크래들 · HD(고밀도) · XR(확장 거리) |
|---|---|
| 최소 판독 폭 SR | Code 39 4mil · UPC 60% 7.8mil · PDF417 5mil · Data Matrix 7.5mil |
| 최소 판독 폭 HD | Code 39 3mil · UPC 40% 5.2mil · PDF417 5mil · Data Matrix 6mil |
| 최소 판독 폭 XR | Code 39 3mil · PDF417 5mil · Data Matrix 10mil |
| SR 판독 거리 | Code 128 5mil 3.3~17.0cm · Code 39 5mil 1.2~30.4cm · Code 39 20mil 7.1~71.0cm · 100% UPC 13mil 0.8~61.0cm · Data Matrix 10mil 3.6~21.8cm |
| HD 판독 거리 | Code 39 3mil 3.3~11.9cm · Code 128 5mil 2.3~17.8cm · Code 39 20mil 0.6~86.3cm · 100% UPC 13mil 0.6~55.8cm · Data Matrix 10mil 2.5~22.8cm |
| XR 판독 거리 | Code 39 5mil 3.3~368.3cm(zebra.com DS3600-XR 스펙시트 페이지는 3.3cm~1.4m) · Code 39 20mil 5.1~551.2cm · 100% UPC 13mil 3.3~368.3cm · Data Matrix 10mil 3.3~167.6cm · Code 39 100mil 반사 라벨 50.8~3,261.4cm |
| 조준·조명 | SR 610nm LED·660nm LED / HD 655nm 레이저·백색 LED / XR 515nm 레이저·백색 LED |
| 완충 1회 판독 횟수 | SR·HD 최대 100,000회 · XR 최대 80,000회 |
| 기울기 허용 | roll 0~360° · pitch ±60° · skew ±60° |
| 사용 환경 | DS3678 동작 -20~50°C · IP65·IP68 · 상온 3.0m / -20~50°C 2.4m 콘크리트 낙하 |
스토어의 DS3678은 SR·HD·XR 세 엔진으로 나뉘어 있고, 엔진마다 읽을 수 있는 가장 작은 코드와 닿는 거리가 다릅니다. 아래 표의 수치는 모두 제브라 DS36X8 Product Reference Guide(MN-002689-22EN)의 기술 사양표와 판독 거리표 기준이라, 세 엔진을 같은 문서 안에서 비교했습니다.
엔진별 최소 판독 폭과 디자이너 2D 모듈
| 엔진 | Code 39 | PDF417 | Data Matrix | 디자이너 2D 모듈 크기 |
|---|---|---|---|---|
| SR (표준) | 4mil | 5mil | 7.5mil (0.19mm) | 0.2mm(약 7.9mil)부터, 하한과 차이가 작음 |
| HD (고밀도) | 3mil | 5mil | 6mil (0.15mm) | 0.2mm부터 여유 있음 |
| XR (확장 거리) | 3mil | 5mil | 10mil (0.254mm) | 0.3mm부터, 0.2mm는 하한 밖 |
디자이너의 2D 모듈 크기는 0.1mm 단위로 움직입니다. XR로 읽을 부품·박스 라벨에 Data Matrix를 넣는다면 0.3mm(약 11.8mil) 이상으로 잡고, 0.2mm로 줄인 작은 코드가 필요한 라벨은 HD 상품이 맞습니다.
엔진별 대표 판독 거리
| 코드와 굵기 | SR | HD | XR |
|---|---|---|---|
| 100% UPC 13mil | 0.8~61.0cm | 0.6~55.8cm | 3.3~368.3cm |
| Code 39 20mil | 7.1~71.0cm | 0.6~86.3cm | 5.1~551.2cm |
| Data Matrix 10mil | 3.6~21.8cm | 2.5~22.8cm | 3.3~167.6cm |
| Code 128 5mil | 3.3~17.0cm | 2.3~17.8cm | 표에 없음 |
| Code 39 100mil 반사 라벨 | 표에 없음 | 표에 없음 | 50.8~3,261.4cm |
XR 상품명의 "32m"는 100mil 반사 라벨 조건이고, XR의 20mil 이상 조건은 주변 조명이 어두우면 거리가 줄어듭니다. 5mil Code 39의 XR 최대 거리는 제브라 문서마다 다릅니다(DS36X8 PRG 판독 거리표 368.3cm, zebra.com DS3600-XR 스펙시트 페이지 1.4m). 작은 코드를 멀리서 읽을 계획이면 짧은 1.4m 쪽으로 잡습니다.
랙 위 라벨을 XR로 읽을 코드 크기
디자이너 Code 39 너비를 203dpi 프린터에서 4점(0.500mm, 약 19.7mil)으로 두면 20mil 조건에 가까운 코드가 나오고, XR 기준으로 5.1cm~5.5m 구간에 해당합니다. 막대 폭을 키우면 같은 데이터의 바코드 길이도 같은 비율로 늘어나므로, 100×150mm 배송 안내 크기처럼 넓은 라벨에서 이 굵기를 씁니다. 203dpi 4점이 0.500mm가 되는 환산은 DS2208 페이지 표와 같은 계산입니다.
인쇄한 바코드 확인
착한라벨 디자이너로 만든 바코드 라벨을 인쇄한 뒤 스캐너로 읽어 확인하는 방법은 사용 설명서 바코드 장에 있습니다.
자주 묻는 질문
- 랙 위쪽 박스 라벨을 바닥에서 읽을 코드는 어떻게 만드나요?
- XR 기준 Code 39 20mil은 5.1cm~5.5m에서 읽힙니다. 디자이너에서 203dpi 프린터라면 Code 39 너비를 4점(0.500mm, 약 19.7mil)으로 두고, 바코드가 길어지므로 넓은 라벨을 씁니다.
- 작은 부품 라벨에 0.2mm 모듈 Data Matrix를 넣었습니다. 어느 엔진이 맞나요?
- 0.2mm는 약 7.9mil입니다. HD(하한 6mil)는 여유 있게 읽고, SR(7.5mil)은 하한에 붙어 있으며, XR(10mil)은 하한 밖입니다.
- XR 상품명의 32m는 어떤 코드 기준인가요?
- 100mil Code 39 반사 라벨 조건에서 최대 3,261.4cm입니다. 일반 종이 라벨의 20mil Code 39는 5.5m, 13mil UPC는 3.7m가 끝입니다.
드라이버·설명서 자료
구매하기
착한라벨 네이버 스마트스토어에서 판매합니다. 가격·재고·구성은 스토어에서 확인하세요.
- HD제브라 정품 DS3678 HD 2D 산업용 무선스캐너 DS-3678HD
- SR제브라 정품 DS3678 SR 2D 산업용 무선스캐너 DS-3678
- SR (본체+크래들)제브라 정품 DS3678 SR(본체+크래들) 2D 산업용 무선스캐너 DS-3678
- XR (초장거리)제브라 산업용 바코드스캐너 DS3678-XR (Zebra 무선 초장거리 32m 3m낙하 IP68)
같은 카테고리의 다른 모델
ZebraZebra DS2208 바코드스캐너Zebra DS2208은 Code 128·Code 39를 4.0mil, QR을 6.7mil까지 읽는 유선 1D/2D 스캐너입니다. 203dpi 프린터 점 한 개(약 4.9mil)로 찍은 CODE128은 이 하한 안에 들고, 300dpi 점 한 개(약 3.3mil)는 하한 밖이라 300dpi 라벨은 착한라벨 디자이너에서 막대 폭을 두 점 이상으로 둡니다.
ZebraZebra DS2278 바코드스캐너착한라벨 디자이너에서 2D 코드 모듈을 mm로 정할 때, 블루투스 무선 1D/2D 스캐너인 Zebra DS2278의 하한은 QR 6.7mil(약 0.17mm)·Data Matrix 6.0mil(약 0.15mm)입니다. 모듈 0.5mm QR은 20mil 조건처럼 창에서 0~27.9cm까지 읽힙니다.
ZebraZebra DS4608 바코드스캐너Zebra DS4608-SR은 5mil Code 128을 창에서 6.9cm 넘게 떼어야 읽기 시작하는 유선 1D/2D 스캐너입니다. 203dpi 1점 CODE128처럼 가는 코드는 6.9~13.7cm 사이에서 읽고, 라벨을 창에 붙이듯 대는 계산대라면 막대 폭을 키우거나 0cm부터 읽히는 굵은 코드로 만듭니다.
ZebraZebra DS4678 바코드스캐너Zebra DS4678-SR은 20mil Code 39를 창에서 111.8cm까지 읽는 블루투스 1D/2D 스캐너라, 멀리 있는 박스 라벨은 코드 굵기가 판독 거리를 정합니다. 착한라벨 디자이너에서 Code 39 너비를 203dpi 4점(0.500mm)이나 300dpi 6점(0.508mm)으로 두면 20mil 조건에 맞는 라벨이 나옵니다.
ZebraZebra DS5502 바코드스캐너Zebra DS5502는 키오스크·픽업 보관함에 넣는 3.0×5.6×7.2cm 고정식 1D/2D 스캐너로, 제조사 판독 거리표의 모든 조건이 창에서 2.3cm 이상 떨어져야 읽힙니다. 프레젠테이션 모드는 트리거 모드보다 먼 쪽이 짧아 20mil Code 39가 45.7cm에서 끝납니다.

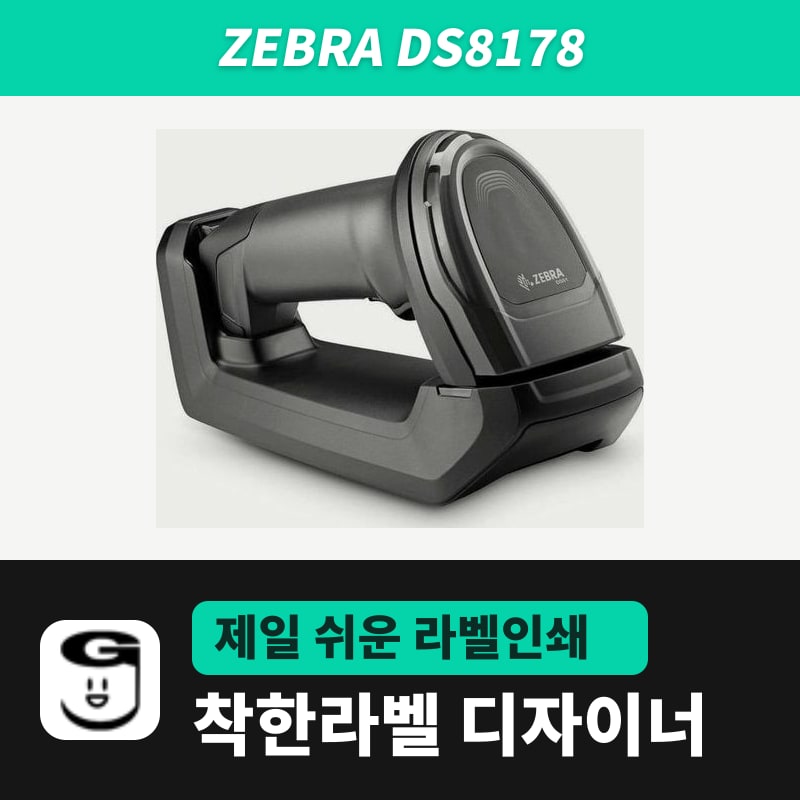

ZebraZebra DS8178 바코드스캐너Zebra DS8178은 Code 128 판독 거리를 3·5·15mil 세 굵기로 제시하는 무선 1D/2D 스캐너라, 착한라벨 디자이너 CODE128을 몇 점으로 찍었는지로 읽는 거리가 정해집니다. 300dpi 1점은 6.6~11.4cm, 203dpi 1점은 4.1~21.3cm, 203dpi 3점은 0~68.8cm 조건에 해당합니다.
