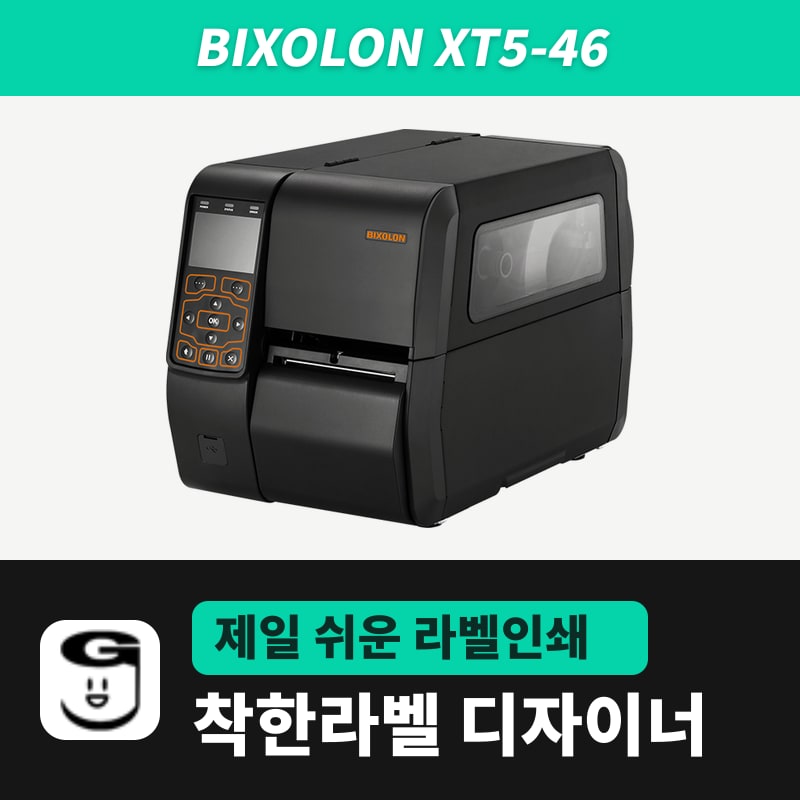

Bixolon XT5-46 라벨프린터

XT5-46으로 100×150mm 배송 안내 양식 한 장을 보내면 착한라벨 디자이너가 만드는 비트맵은 약 1.0MB로, 같은 라벨을 203dpi로 보낼 때의 9배 가까이 됩니다. 1mm에 약 23.6점(점 하나 약 0.042mm)을 찍는 600dpi 헤드 때문이고, 인쇄 폭은 105.6mm(2,496점), 최고 속도 5ips(127mm/s), 한 장 길이 1,000mm까지입니다.

600dpi에서 커지는 인쇄 데이터

착한라벨 디자이너는 라벨을 흑백 비트맵으로 그려 ZPL ^GFB 명령에 실어 보냅니다. 가로·세로 점 수가 203dpi의 약 3배씩이라 한 장의 데이터는 9배 가까이 커집니다.

같은 라벨을 여러 장 찍으면 그림은 한 번만 보내고 매수는 ^PQ로 붙으므로 데이터 크기가 문제 되지 않습니다. 데이터 파일을 연결해 라벨마다 내용이 바뀌면 장마다 새 그림이 가니, 100×150 규격 수백 장보다는 작은 부품 라벨에 이 모델을 쓰는 편이 전송 부담이 적습니다.

속도·농도 칸과 본체 범위

디자이너는 두 칸의 숫자를 작업 첫 장 앞에 ^PR·~SD 명령으로 실어 보냅니다. 600dpi 본체에서 두 명령의 반영 여부는 확인되지 않았습니다. 이 모델의 최고 속도는 5ips이니 속도는 본체 메뉴 1~5ips 범위에서 맞춥니다.

편집 화면과 바코드

편집 화면 기본 배율 30%는 인쇄설정 패널에서 해상도를 600으로 바꾸거나 불러오기로 파일을 열 때 적용됩니다. 프린터 설정 창에서 모델만 XT5-46으로 바꾸면 배율은 그대로이며, 라벨 실제 크기는 어느 경우든 같습니다.

203dpi나 300dpi로 저장한 .glb를 열면 저장 때의 해상도로 돌아오므로, 프린터 설정에서 XT5-46을 고르면 바코드 굵기와 2D 코드 모듈 크기가 600dpi 기준으로 다시 계산됩니다. 2D 코드의 모듈 크기와 오류 정정(L·M·Q·H)은 가이드 바코드 장에서 설정합니다.

상품 페이지의 연결방식은 USB와 RS232 두 가지이고 확장 구성은 상담 항목으로 받습니다. PC에는 빅솔론 통합 드라이버를 먼저 깔아 Windows 프린터를 만들어 둡니다.
