필 모드로 한 장씩 떼어 쓰려면 디자이너에서 무엇을 바꾸나요?

디자이너에는 배출 방식을 바꾸는 칸이 없습니다. 본체의 인쇄 > 이미지 조정 > 미디어 취급에서 필오프를 고르고, 라벨은 필 모드 최소 길이인 12.7mm 이상으로 만듭니다.

본체에서 맞춘 농도가 디자이너로 찍으면 달라집니다.

디자이너가 인쇄할 때마다 인쇄 창 농도 숫자를 ~SD로 함께 보내 본체 농도 메뉴의 설정을 덮어씁니다. 원하는 진하기는 디자이너 인쇄 창의 농도(0~30)에서 맞춥니다.

착한라벨 왁스 리본 300M을 ZT231에 걸 수 있나요?

잉크면이 바깥쪽인 300M 롤이라 ZT231의 감김 방향과 맞고, 폭 옵션 40~110mm도 리본 폭 범위와 같습니다. 다만 ZT231은 리본 롤을 지관 안지름 25.4mm·외경 81.3mm 이하로 받으므로, 받은 롤에서 이 두 치수를 확인하고 겁니다.

Zebra · 라벨프린터

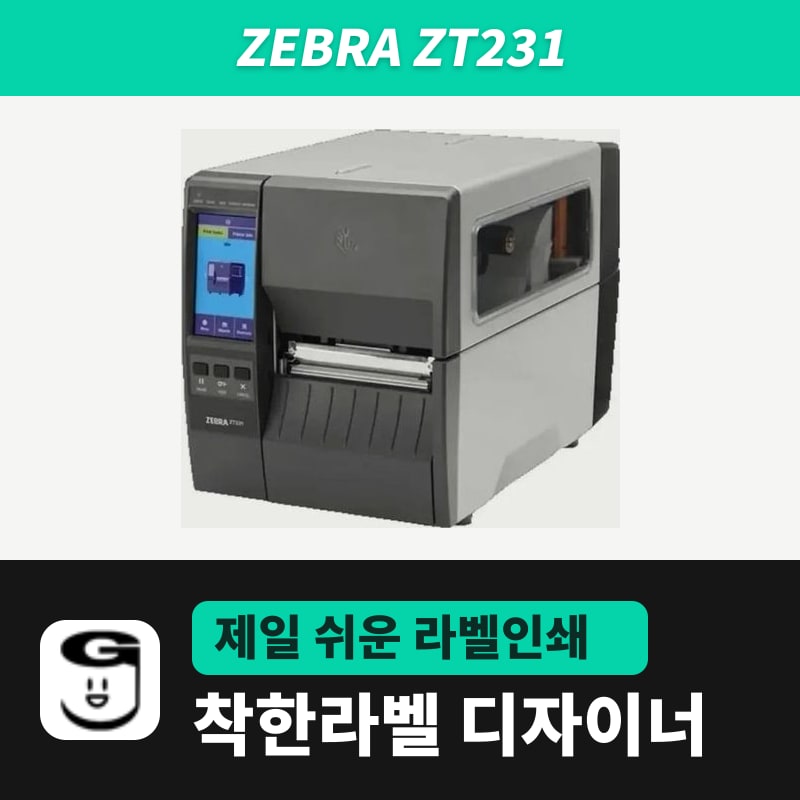

Zebra ZT231 라벨프린터

ZT231은 터치 화면 메뉴로 농도·라벨 유형·미디어 취급을 고르는 제브라 4인치 산업용 프린터(203dpi·300dpi)입니다. 착한라벨 디자이너는 농도·속도·용지 타입과 ("프린터 설정"이 아닐 때) 인쇄 방식을 명령으로 덮어쓰고 미디어 취급은 건드리지 않으니, 배출 방식만 본체에서 고릅니다.

인쇄 방식: 열전사(리본) · 감열
해상도: 203dpi(점 0.125×0.125mm) 상품, 300dpi(점 0.084×0.099mm) 상품
인쇄 속도: 51~305mm/s(203dpi), 51~203mm/s(300dpi)
최대 인쇄 폭: 104mm
연속지 최대 인쇄 길이: 3988mm(203dpi), 1854mm(300dpi)
용지 폭·두께: 19.4~114mm · 0.076~0.25mm

구매 링크 보기

사양

인쇄 방식	열전사(리본) · 감열
해상도	203dpi(점 0.125×0.125mm) 상품, 300dpi(점 0.084×0.099mm) 상품
인쇄 속도	51~305mm/s(203dpi), 51~203mm/s(300dpi)
최대 인쇄 폭	104mm
연속지 최대 인쇄 길이	3988mm(203dpi), 1854mm(300dpi)
용지 폭·두께	19.4~114mm · 0.076~0.25mm
최소 라벨 길이	절취 17.8mm, 필 12.7mm, 커터 25.4mm
용지 롤	지관 76mm·외경 203mm, 지관 25mm·외경 152mm
갭·블랙마크 기준	라벨 간격 2~4mm(3mm), 블랙마크 길이 2.5~11.5mm·폭 9.5mm 이상·안쪽 가장자리 1mm 안
리본	최대 450m, 폭 40~110mm, 지관 25.4mm·외경 81.3mm, 잉크면 바깥
명령어	ZPL II, EPL2(203dpi 모델만)
기본 연결	USB 2.0, RS-232 시리얼, 10/100 이더넷, USB Host, BLE
착한라벨 디자이너 모델	ZT231 (ZPL, 203·300dpi)
크기·무게	324(높이, 되감기 장치 포함)·279(닫힘)×241×432mm, 9.1kg(닫힘 기본형)

ZT231은 4.3인치 터치 화면 메뉴에서 농도·라벨 유형·미디어 취급을 고르는 제브라 4인치 산업용 프린터입니다. 착한라벨 디자이너는 그 메뉴 가운데 여러 항목을 인쇄 명령으로 덮어쓰므로, 어느 설정을 본체에서 하고 어느 설정을 디자이너에서 할지 먼저 정해 둡니다.

본체 메뉴와 디자이너 칸 대응표

ZT231 메뉴	디자이너 칸	명령	인쇄 때 적용되는 쪽
인쇄 > 인쇄 품질 > 농도	인쇄 창 농도 칸(기본 21, 범위 0~30)	~SD	디자이너
인쇄 > 인쇄 품질 > 인쇄 속도	인쇄 창 속도(1~14, 처음 3)	^PR	디자이너
인쇄 > 인쇄 품질 > 인쇄 유형	인쇄 방식 열전사·직접감열	^MTT·^MTD	디자이너, "프린터 설정"을 누르면 본체
인쇄 > 인쇄 품질 > 라벨 유형	용지 타입 갭 라벨·연속용지·블랙마크	^MNY·^MNN·^MNM	디자이너(셋 중 하나가 늘 실림)
인쇄 > 인쇄 품질 > 라벨 너비(도트)	라벨 가로(mm)	^PW	디자이너
인쇄 > 이미지 조정 > 미디어 취급	해당 칸 없음	보내지 않음	본체
인쇄 > 이미지 조정 > 절단선 오프셋	고급 설정의 티어오프 위치 조정	~TA	칸을 한 번 바꾼 뒤부터 디자이너

표의 명령은 인쇄 작업마다 첫 장 앞에 붙어 갑니다. 용지 타입은 늘 실리는 항목이라 롤을 바꿀 때마다 디자이너 쪽에서 롤에 맞게 바꾸고, 배출 방식을 본체에서 고르는 이유는 ZT411 페이지의 필오프·리와인더 절에 적어 두었습니다.

절단선 오프셋은 본체에서 −120~+120도트 범위로, 숫자가 클수록 용지가 앞으로 더 나옵니다. 디자이너의 티어오프 위치 조정도 양수(+)면 더 나오는 방향이라 두 곳의 부호가 같습니다.

203dpi·300dpi 본체를 디자이너에 맞추기

디자이너 쪽 항목	203dpi 본체	300dpi 본체
프린터 설정 창 해상도 버튼	203 DPI	300 DPI
가로 100mm 라벨이 보내는 ^PW	800점	1184점
가로 104mm(최대 인쇄 폭) 라벨의 ^PW	832점	1232점

표의 점 수는 본체 라벨 너비 메뉴의 상한(203dpi 832점, 300dpi 1248점) 안이라 가로 104mm까지는 그대로 넣습니다. 8점 단위로 올리는 계산은 ZT421 페이지에 적었습니다.

Windows 프린터 이름에 ZT231과 함께 203dpi나 300dpi가 적혀 있으면 모델과 해상도 버튼이 한 번에 채워지고, 해상도 표기가 없으면 버튼을 직접 누릅니다.

ZT231 라벨·리본 조건과 디자이너 칸

항목	ZT231 조건	디자이너에서 맞출 칸
라벨 간격(갭)	2~4mm, 제브라 기준 3mm	용지 타입 갭 라벨(^MNY), 간격은 본체가 감지
블랙마크	길이 2.5~11.5mm, 폭 9.5mm 이상, 용지 안쪽 가장자리에서 1mm 안	용지 타입 블랙마크(^MNM)
최소 라벨 길이	절취 17.8mm, 필 12.7mm, 커터 25.4mm	라벨 세로(mm)
용지 폭(이형지 포함)	19.4~114mm	라벨 가로는 인쇄 폭 104mm 이하
리본	450m 이하, 폭 40~110mm, 지관 25.4mm, 외경 81.3mm 이하, 잉크면 바깥 감김	인쇄 방식 열전사(^MTT)

라벨 디자인·인쇄

라벨 디자인과 인쇄 설정은 무료 라벨 프로그램 착한라벨 디자이너와 사용 설명서 인쇄 장을 참고하세요.

자주 묻는 질문

필 모드로 한 장씩 떼어 쓰려면 디자이너에서 무엇을 바꾸나요?: 디자이너에는 배출 방식을 바꾸는 칸이 없습니다. 본체의 인쇄 > 이미지 조정 > 미디어 취급에서 필오프를 고르고, 라벨은 필 모드 최소 길이인 12.7mm 이상으로 만듭니다.
본체에서 맞춘 농도가 디자이너로 찍으면 달라집니다.: 디자이너가 인쇄할 때마다 인쇄 창 농도 숫자를 ~SD로 함께 보내 본체 농도 메뉴의 설정을 덮어씁니다. 원하는 진하기는 디자이너 인쇄 창의 농도(0~30)에서 맞춥니다.
착한라벨 왁스 리본 300M을 ZT231에 걸 수 있나요?: 잉크면이 바깥쪽인 300M 롤이라 ZT231의 감김 방향과 맞고, 폭 옵션 40~110mm도 리본 폭 범위와 같습니다. 다만 ZT231은 리본 롤을 지관 안지름 25.4mm·외경 81.3mm 이하로 받으므로, 받은 롤에서 이 두 치수를 확인하고 겁니다.
