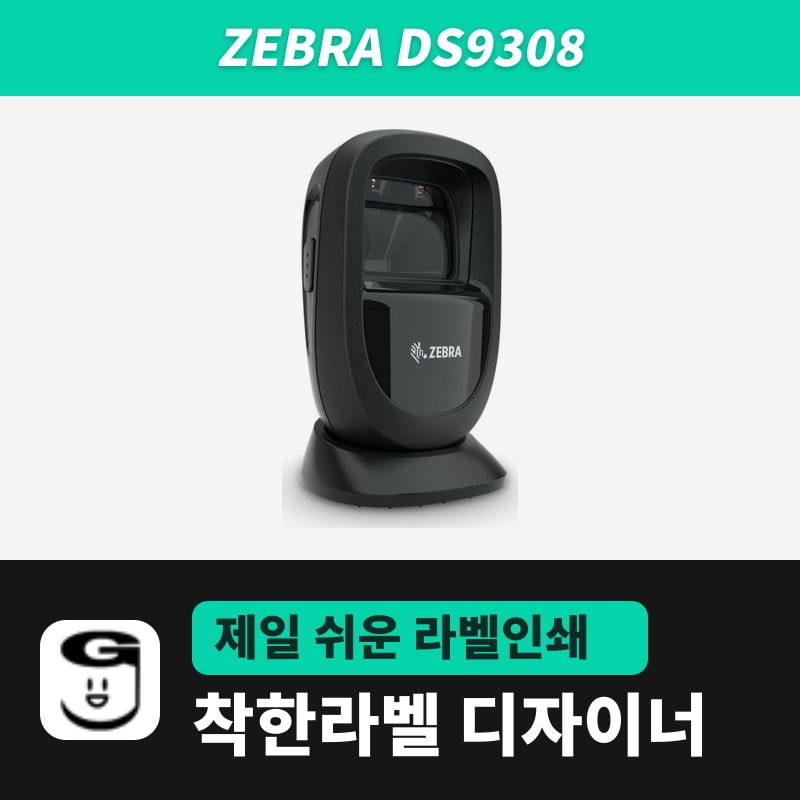

Zebra DS9308 바코드스캐너
Zebra DS9308은 탁상에 세워 두고 코드를 창에 가져다 대는 프레젠테이션 스캐너로, 제조사 판독 거리표의 모든 조건이 0cm에서 시작합니다. 40×30mm처럼 작은 라벨의 1점 CODE128도 창 가까이에서 읽히지만, 3mil Code 128은 5.1cm, 5mil은 10.2cm가 끝입니다.
- 최소 판독 폭
- Code 39·Code 128 3mil · Data Matrix·QR 5mil
- 대표 판독 거리
- Code 128 3mil 0~5.1cm · Code 128 5mil 0~10.2cm · Code 39 3mil 0~6.35cm · Code 39 5mil 0~12.7cm · Code 39 20mil 0~27.9cm · PDF417 6.7mil 0~10.2cm · 100% UPC 13mil 0~22.4cm · Data Matrix 10mil 0~11.4cm · QR 20mil 0~19.1cm
- 스와이프 속도
- 13mil UPC 초당 305cm(프레젠테이션, optimized mode)
- 시야각
- 52°(H)×33°(V)
- 기울기 허용
- skew ±60° · pitch ±60° · roll 360°
- 트리거 판독
- 트리거를 누르면 핸드헬드처럼 읽고, 기본 5초 뒤 프레젠테이션 모드로 복귀
사양
| 최소 판독 폭 | Code 39·Code 128 3mil · Data Matrix·QR 5mil |
|---|---|
| 대표 판독 거리 | Code 128 3mil 0~5.1cm · Code 128 5mil 0~10.2cm · Code 39 3mil 0~6.35cm · Code 39 5mil 0~12.7cm · Code 39 20mil 0~27.9cm · PDF417 6.7mil 0~10.2cm · 100% UPC 13mil 0~22.4cm · Data Matrix 10mil 0~11.4cm · QR 20mil 0~19.1cm |
| 스와이프 속도 | 13mil UPC 초당 305cm(프레젠테이션, optimized mode) |
| 시야각 | 52°(H)×33°(V) |
| 기울기 허용 | skew ±60° · pitch ±60° · roll 360° |
| 트리거 판독 | 트리거를 누르면 핸드헬드처럼 읽고, 기본 5초 뒤 프레젠테이션 모드로 복귀 |
| 호스트 연결 | USB, RS-232, 키보드 웨지, TGCS(IBM) 46XX over RS485 |
| 크기·무게 | 14.5×8.6×8.3cm · 318g |
| 사용 환경 | 동작 0~50°C · IP52 · 1.5m 콘크리트 낙하 |
| 스토어 옵션 | 본체만 · 본체+USB(벌크) · 본체+USB(정품) |
DS9308은 탁상에 세워 두고 코드를 창 앞으로 가져가는 프레젠테이션 스캐너입니다. 제조사 대표 판독 거리표의 모든 조건이 0cm에서 시작하므로 작은 라벨을 창에 거의 붙여서 읽고, 대신 먼 쪽 끝이 짧습니다.
창에서 떼어도 읽히는 거리
| 코드와 굵기 | 대표 판독 거리 | 디자이너에서 가까운 설정 |
|---|---|---|
| Code 128 3mil | 0~5.1cm | 300dpi CODE128 1점, 약 3.3mil |
| Code 128 5mil | 0~10.2cm | 203dpi CODE128 1점, 약 4.9mil |
| Code 39 20mil | 0~27.9cm | 203dpi Code 39 4점, 약 19.7mil |
| 100% UPC 13mil | 0~22.4cm | 없음 |
| Data Matrix 10mil | 0~11.4cm | 모듈 0.3mm부터 |
| QR 20mil | 0~19.1cm | 모듈 0.5mm |
40×30mm 보관 관리 라벨이나 50×30mm 상품 바코드 라벨처럼 작은 양식은 가는 막대를 쓰게 되는데, DS9308에서는 창 가까이 대면 1점 CODE128까지 읽힙니다. 1점 코드를 넣은 라벨은 창에서 5cm(300dpi) 또는 10cm(203dpi) 안쪽으로 가져옵니다.
최소 판독 폭과 2D 모듈
Code 39·Code 128은 3mil, QR·Data Matrix는 5mil(0.127mm)까지 읽습니다. 디자이너의 2D 모듈 크기는 0.1mm 단위라 0.1mm(약 3.9mil)는 하한 밖이고, 0.2mm부터 하한 안에 듭니다.
손에 들고 읽을 때
트리거를 누르면 핸드헬드처럼 읽고, 기본 5초가 지나면 다시 프레젠테이션 모드로 돌아갑니다. 별매 멀티마운트 브래킷에 올리면 탁상·벽에 고정한 채로 필요할 때 들어 올려 씁니다. 스토어 옵션은 본체만, USB 벌크 케이블 포함, USB 정품 케이블 포함으로 나뉩니다.
인쇄한 바코드 확인
착한라벨 디자이너로 만든 바코드 라벨을 인쇄한 뒤 스캐너로 읽어 확인하는 방법은 사용 설명서 바코드 장에 있습니다.
자주 묻는 질문
- 라벨을 스캐너 창에 딱 붙여도 읽히나요?
- DS9308 판독 거리표의 모든 조건이 0cm에서 시작합니다. 1점 CODE128처럼 가는 코드는 창에 가까울수록 유리하고, 5mil 조건은 10.2cm에서 끝납니다.
- 작은 라벨에 넣을 QR 모듈은 몇 mm가 맞나요?
- QR 최소 판독 폭이 5mil(0.127mm)이라 디자이너 모듈 0.2mm부터 하한 안에 듭니다. 19cm 가까이 떨어져서도 읽으려면 20mil 조건인 0.5mm로 둡니다.
- 큰 상자를 창 앞에 가져가기 어렵습니다.
- 트리거를 누르면 스캐너를 들고 핸드헬드처럼 읽고, 기본 5초 뒤 프레젠테이션 모드로 돌아옵니다. 별매 멀티마운트 브래킷에 올려 두면 들어 올리기 쉽습니다.
구매하기
착한라벨 네이버 스마트스토어에서 판매합니다. 가격·재고·구성은 스토어에서 확인하세요.
