디자이너에서 만든 QR 라벨을 LI4278로 읽을 수 있나요?

읽지 못합니다. LI4278의 판독 목록은 1D 코드뿐이라 QR Code·Data Matrix·PDF417 대신 CODE128이나 CODE39로 라벨을 만듭니다.

가는 Code 39를 창에 가까이 대면 안 읽힙니다.

4mil Code 39는 10.2cm, 5mil은 7.6cm부터 읽히기 시작합니다. 가는 코드일수록 창에서 조금 더 떼어 읽습니다.

박스 옆면 라벨을 1m 밖에서 읽을 코드는요?

20mil Code 39가 2.5~106.7cm, 26mil(200%) UPC-A가 7.6~140.0cm에서 읽힙니다. 디자이너 203dpi 프린터라면 Code 39 너비 4점(약 19.7mil)이 20mil 조건에 가깝습니다.

Zebra · 바코드스캐너

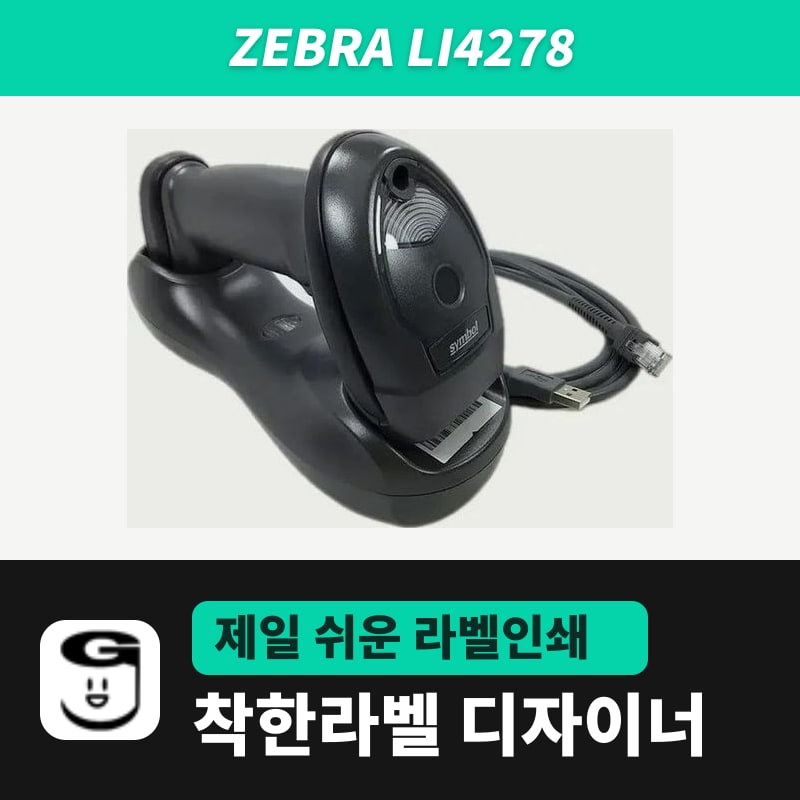

Zebra LI4278 바코드스캐너

Zebra LI4278의 판독 대상은 1D 코드뿐이라, 착한라벨 디자이너에서 QR·Data Matrix로 만든 라벨은 읽지 못합니다. CODE128·CODE39·EAN13 같은 1D 항목으로 만들고, 가는 코드일수록 판독 시작 거리가 멀어져 4mil Code 39는 10.2cm부터 읽힙니다.

판독 방식: 리니어 이미저, 조준선 1줄, 초당 547회
판독 코드: UPC/EAN, Code 128(GS1-128 포함), Code 39, Code 93, Code 11, Interleaved 2 of 5, Discrete 2 of 5, Matrix 2 of 5, Codabar, MSI, GS1 DataBar 등 1D
판독 거리: Code 39 4mil 10.2~25.4cm · 5mil 7.6~33.0cm · 7.5mil 3.8~48.3cm · 20mil 2.5~106.7cm · 100% UPC-A 13mil 2.5~78.7cm · 200% UPC-A 26mil 7.6~140.0cm · 100mil 종이 라벨 6m 이상
최소 인쇄 대비: 15% MRD
기울기 허용: roll ±45° · pitch ±65° · skew ±65°
움직임 허용: 초당 63.5cm

구매 링크 보기

사양

판독 방식	리니어 이미저, 조준선 1줄, 초당 547회
판독 코드	UPC/EAN, Code 128(GS1-128 포함), Code 39, Code 93, Code 11, Interleaved 2 of 5, Discrete 2 of 5, Matrix 2 of 5, Codabar, MSI, GS1 DataBar 등 1D
판독 거리	Code 39 4mil 10.2~25.4cm · 5mil 7.6~33.0cm · 7.5mil 3.8~48.3cm · 20mil 2.5~106.7cm · 100% UPC-A 13mil 2.5~78.7cm · 200% UPC-A 26mil 7.6~140.0cm · 100mil 종이 라벨 6m 이상
최소 인쇄 대비	15% MRD
기울기 허용	roll ±45° · pitch ±65° · skew ±65°
움직임 허용	초당 63.5cm
배터리	750mAh NiMH, 완충 1회 최대 57,000회(초당 1회)
크래들 연결	RS-232, RS-485(IBM), USB, 키보드 웨지
스토어 구성	본체+크래들+USB 기본/정품 케이블, 본체+크래들(케이블 없음) 등

LI4278은 한 줄 조준선으로 1D 코드만 읽는 리니어 이미저입니다. 착한라벨 디자이너에서 QR·Data Matrix·PDF417 같은 2D 항목으로 만든 라벨은 읽지 못하므로, 이 스캐너로 읽을 라벨은 처음부터 1D 항목으로 만듭니다.

디자이너 1D 항목 가운데 읽는 것

CODE128과 GS1-128은 Code 128 계열로 읽습니다.
CODE39·CODE93·CODABAR·CODE11·MSI도 판독 목록에 들어 있습니다.
상품용 EAN13·EAN8·UPC와, Interleaved 2 of 5 구조인 ITF14도 읽습니다.
디자이너의 QR Code·Data Matrix·Aztec·PDF417·Food QR은 2D라서 LI4278로 읽히지 않습니다.

Code 39 굵기별 판독 구간

굵기	코드	판독 시작	판독 끝	디자이너에서 가까운 설정
4mil	Code 39	10.2cm	25.4cm	없음(CODE39 항목은 2점부터)
5mil	Code 39	7.6cm	33.0cm	없음
7.5mil	Code 39	3.8cm	48.3cm	300dpi 2점, 약 6.7mil
13mil	100% UPC-A	2.5cm	78.7cm	없음
20mil	Code 39	2.5cm	106.7cm	203dpi 4점, 약 19.7mil
26mil	200% UPC-A	7.6cm	140.0cm	없음

가는 코드일수록 판독이 시작되는 거리가 멀어져, 4mil은 10.2cm부터, 3mil Code 39는 12.8cm쯤부터 읽힙니다. 디자이너 Code 39는 가장 가는 설정이 2점(203dpi 0.250mm, 300dpi 0.169mm)이라 4mil·5mil 조건까지 내려가지 않습니다. 반면 CODE128은 1점까지 줄어들고, 300dpi 1점(약 3.3mil)은 판독 거리표의 가장 가는 4mil보다도 가늘어 LI4278용 라벨에서는 2점 이상으로 둡니다.

첫 라벨 판독

1초에 547번 훑는 조준선이 막대 전체를 가로지르도록 라벨을 대고, 좌우 기울기(roll)는 ±45° 안에서 맞춥니다. 인쇄 대비 하한은 15% MRD입니다.

인쇄한 바코드 확인

착한라벨 디자이너로 만든 바코드 라벨을 인쇄한 뒤 스캐너로 읽어 확인하는 방법은 사용 설명서 바코드 장에 있습니다.

자주 묻는 질문

디자이너에서 만든 QR 라벨을 LI4278로 읽을 수 있나요?: 읽지 못합니다. LI4278의 판독 목록은 1D 코드뿐이라 QR Code·Data Matrix·PDF417 대신 CODE128이나 CODE39로 라벨을 만듭니다.
가는 Code 39를 창에 가까이 대면 안 읽힙니다.: 4mil Code 39는 10.2cm, 5mil은 7.6cm부터 읽히기 시작합니다. 가는 코드일수록 창에서 조금 더 떼어 읽습니다.
박스 옆면 라벨을 1m 밖에서 읽을 코드는요?: 20mil Code 39가 2.5~106.7cm, 26mil(200%) UPC-A가 7.6~140.0cm에서 읽힙니다. 디자이너 203dpi 프린터라면 Code 39 너비 4점(약 19.7mil)이 20mil 조건에 가깝습니다.
