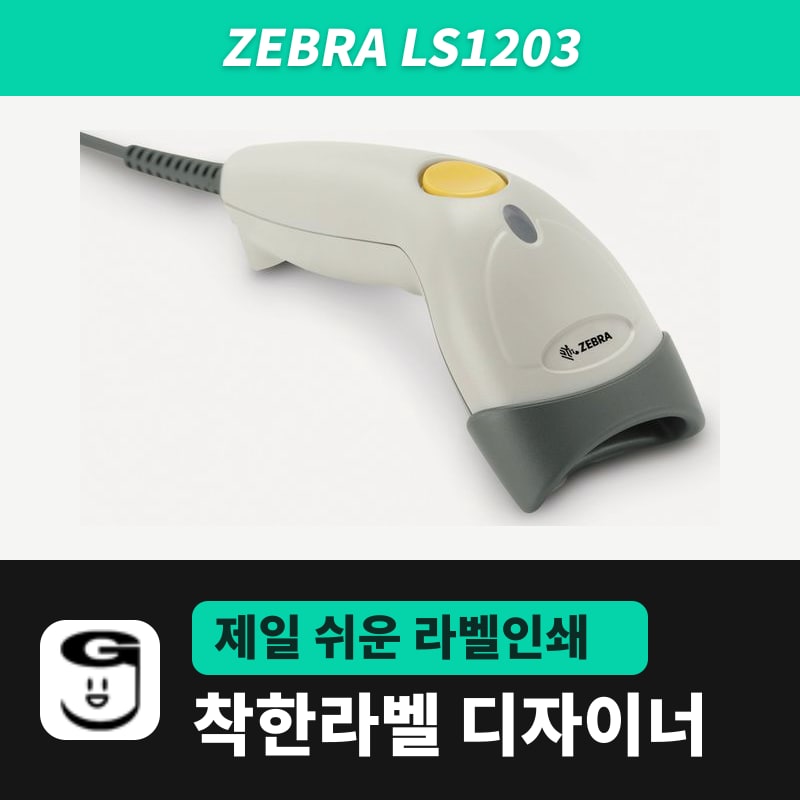

Zebra LS1203 바코드스캐너
Zebra LS1203은 650nm 레이저 한 줄로 1D 코드를 읽는 유선 스캐너로, 막대와 바탕의 반사율 차이가 30% 이상인 라벨을 요구합니다. 착한라벨 디자이너에서 뽑은 라벨이 옅어 읽히지 않으면 인쇄 농도부터 올리고, 코드는 CODE128·CODE39·EAN13 같은 1D 항목으로 만듭니다.
- 판독 방식
- 양방향 레이저(650nm 레이저 다이오드), 초당 100회
- 최소 인쇄 대비
- 반사율 차이 30%
- 종이 라벨 판독 거리
- Code 39 5mil 0.5~12.5cm · 7.5mil 0~19.68cm · 10mil 0~21.5cm · 100% UPC 13mil 0~21.5cm · 200% UPC 26mil 0~26.0cm
- 기울기 허용
- roll ±30° · pitch ±65° · skew ±60°
- 판독 코드
- UPC/EAN, UPC/EAN 128, Code 39, Code 128, Codabar, Interleaved 2 of 5, Discrete 2 of 5, Code 93, MSI, Code 11, IATA, GS1 DataBar 등 1D
- 주변광
- 형광등 등 실내 조명 4,844lux · 햇빛 86,111lux
사양
| 판독 방식 | 양방향 레이저(650nm 레이저 다이오드), 초당 100회 |
|---|---|
| 최소 인쇄 대비 | 반사율 차이 30% |
| 종이 라벨 판독 거리 | Code 39 5mil 0.5~12.5cm · 7.5mil 0~19.68cm · 10mil 0~21.5cm · 100% UPC 13mil 0~21.5cm · 200% UPC 26mil 0~26.0cm |
| 기울기 허용 | roll ±30° · pitch ±65° · skew ±60° |
| 판독 코드 | UPC/EAN, UPC/EAN 128, Code 39, Code 128, Codabar, Interleaved 2 of 5, Discrete 2 of 5, Code 93, MSI, Code 11, IATA, GS1 DataBar 등 1D |
| 주변광 | 형광등 등 실내 조명 4,844lux · 햇빛 86,111lux |
| 호스트 연결 | USB, RS-232, 키보드 웨지 |
| 크기·무게 | 6.2×18×6cm · 약 122g(케이블 제외) |
| 사용 환경 | 동작 0~50°C · 1.524m 콘크리트 낙하 |
| 스토어 옵션 | USB 기본 케이블 · USB 정품 케이블 · USB 롱 4M 케이블 등 |
초당 100번 긋는 650nm 레이저 선 하나로 1D 코드를 읽는 구조라, 인쇄 대비 조건은 30%입니다. 반사율 차이 25%에서 읽는 DS2208, 15%에서 읽는 DS4608보다 인쇄 대비 조건이 까다롭습니다.
옅게 찍힌 라벨과 인쇄 농도
막대가 옅게 찍혀 바탕과의 반사율 차이가 30%에 못 미치면 LS1203은 그 라벨을 읽지 못합니다. 이때는 착한라벨 디자이너 인쇄 창의 농도 설정을 올립니다. ZPL 프린터라면 0~30 가운데 기본 21에서, TSPL 프린터라면 0~15 가운데 기본 11에서 한 칸씩 올리며 LS1203이 읽는 첫 장을 찾습니다.
종이 라벨 판독 거리
| 코드와 굵기 | 판독 구간 | 디자이너에서 가까운 설정 |
|---|---|---|
| Code 39 5mil | 0.5~12.5cm | 없음(CODE39 항목은 2점부터) |
| Code 39 7.5mil | 0~19.68cm | 300dpi Code 39 2점, 약 6.7mil |
| Code 39 10mil | 0~21.5cm | 203dpi Code 39 2점, 약 9.8mil |
| 100% UPC 13mil | 0~21.5cm | 203dpi EAN13 3점, 약 14.8mil |
| 200% UPC 26mil | 0~26.0cm | 없음 |
가장 굵은 26mil 조건도 26cm가 끝이라, 라벨은 창에서 26cm 안쪽으로 가져와 읽습니다.
레이저 선과 라벨 방향
선 하나가 막대를 모두 가로질러야 읽히므로 라벨 회전(roll)은 ±30° 안에서 맞추고, 위아래 기울기(pitch)는 ±65°, 좌우 틀어짐(skew)은 ±60°까지 허용됩니다. QR·Data Matrix 같은 2D 코드는 읽지 않아 디자이너에서는 CODE128·CODE39·EAN13·UPC 같은 1D 항목으로 라벨을 만듭니다.
인쇄한 바코드 확인
착한라벨 디자이너로 만든 바코드 라벨을 인쇄한 뒤 스캐너로 읽어 확인하는 방법은 사용 설명서 바코드 장에 있습니다.
자주 묻는 질문
- 디자이너에서 뽑은 라벨이 다른 스캐너로는 읽히는데 LS1203으로는 안 읽힙니다.
- LS1203은 반사율 차이 30% 이상을 요구해 옅게 찍힌 라벨에 더 민감합니다. 인쇄 창의 농도를 기본에서 한 단계씩 올려 다시 찍습니다.
- QR 코드도 읽나요?
- 읽지 못합니다. 판독 목록이 UPC/EAN·Code 128·Code 39 같은 1D 코드뿐이라 디자이너에서 1D 항목으로 라벨을 만듭니다.
- 라벨을 비스듬히 대면 안 읽히는 이유는요?
- 라벨 회전 허용이 ±30°라서 그보다 돌아가면 선이 막대 일부만 지나갑니다. 막대와 직각에 가깝게 선이 지나가도록 라벨을 30° 안쪽으로 돌려 댑니다.
구매하기
착한라벨 네이버 스마트스토어에서 판매합니다. 가격·재고·구성은 스토어에서 확인하세요.
