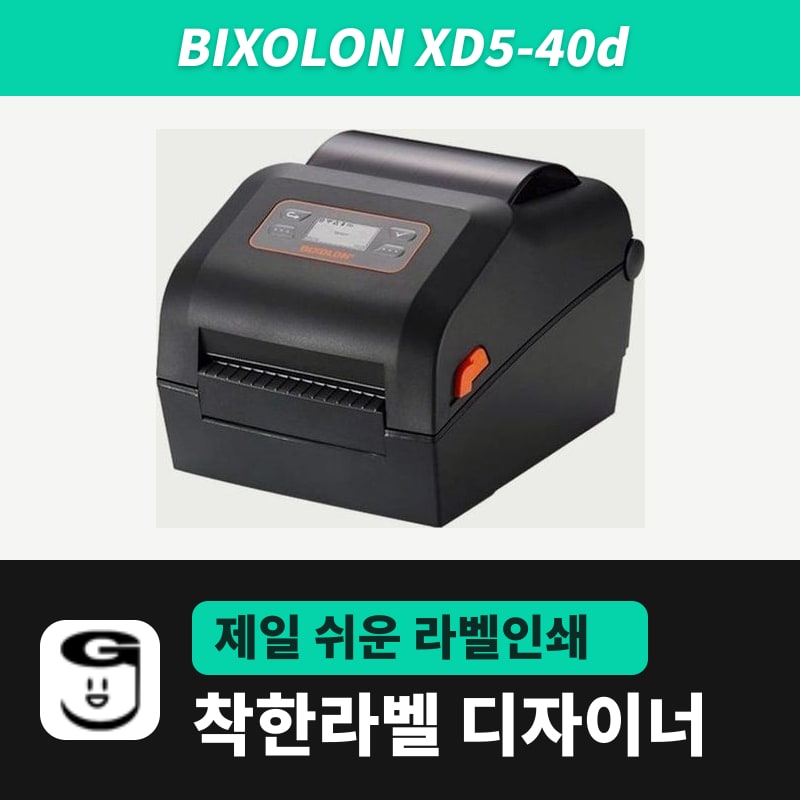

Bixolon XD5-40d 라벨프린터

XD5-40d는 XD5-40 시리즈에서 리본 장치를 뺀 감열 전용 모델이고, 초당 178mm(7ips)로 시리즈에서 가장 빠르게 찍습니다. 203dpi 헤드가 108mm 폭을 맡고, 기본 포트는 USB와 USB 호스트입니다. 착한라벨 스토어에는 연결 구성을 고르는 상품과 USB 한 가지 상품이 따로 올라 있습니다.

두 상품의 옵션과 본체 구성

첫 상품 제목에는 열전사가 들어 있지만 XD5-40d 본체는 203dpi 감열 방식만 씁니다. 스펙시트의 인터페이스는 기본 USB+USB 호스트, 옵션 USB+USB 호스트+시리얼+이더넷(10/100Mbps)과 여기에 무선랜 또는 블루투스를 더한 구성입니다.

어느 구성이든 자료실 빅솔론 통합 드라이버로 Windows 프린터를 만든 뒤 디자이너에서 그 프린터를 고르면 됩니다. 이더넷으로 붙인 프린터도 Windows 프린터로 등록돼 있으면 디자이너 쪽 설정은 USB와 같습니다.

디자이너 속도·농도 칸이 보내는 것

인쇄 창 속도 칸에 넣은 숫자(1~14, 처음 3)는 작업마다 첫 라벨 머리에 ^PR로 들어갑니다. 농도 칸(0~30, 처음 21)은 같은 자리에 ~SD 명령으로 실립니다.

XD5-40d 본체가 이 두 명령을 따르는지는 확인 기록이 없고, 착한라벨이 실기로 확인한 명령은 XD5-40t(펌웨어 V01.50)의 용지 설정 쪽입니다. 본체 최고 속도는 7ips(178mm/s)이고, LCD 옵션 모델은 설정 메뉴에서 속도(203dpi 3~7ips)와 농도(0~30)를 직접 바꿉니다. 첫 장이 흐리거나 느리면 두 칸을 바꿔 시험 인쇄로 비교합니다.

연속용지와 블랙마크 롤

XD5-40d는 갭·블랙마크·노치 라벨 말고도 끊김 없는 연속용지와 접지(팬폴드) 용지를 받습니다. 디자이너 인쇄설정의 용지 타입을 연속용지로 두면 첫 장 앞에 ^MNN과 함께 디자이너 라벨 세로 길이가 ^LL 점 수로 가서, 그 길이만큼 이송하며 찍습니다.

문제해결 창의 빅솔론 단계에는 간격 라벨과 블랙마크 라벨 두 가지만 있고 연속용지는 없습니다. 감열 전용 모델이라 인쇄 방식 단계도 건너뛰므로, 갭·블랙마크 롤은 라벨 종류 → 프린터에 저장 → 용지 자동 감지로 맞추고 연속용지는 인쇄설정만으로 지정합니다.

블랙마크 센서는 반사식이며 위치를 옮길 수 있고, 투과식 갭 센서는 고정입니다. 블랙마크 롤을 걸면 센서를 검은 띠 위치로 옮긴 뒤 자동 감지를 돌립니다.
