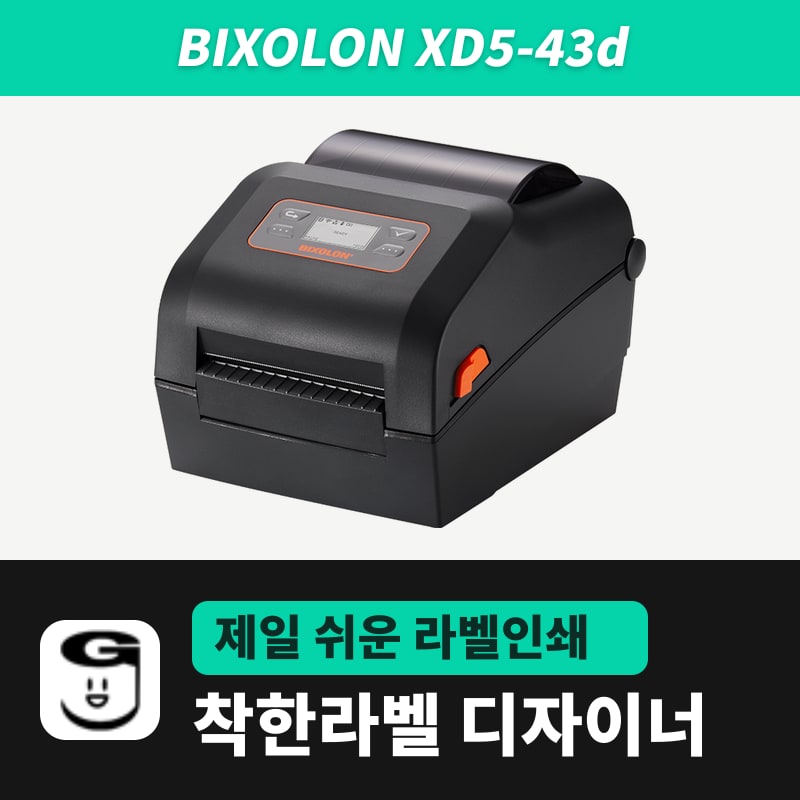

Bixolon XD5-43d 라벨프린터
원산지·중량·날짜를 넣는 폭 30~40mm 소형 감열 라벨을 1mm당 11.8점으로 찍는 빅솔론 4인치 감열 전용 프린터로, 몸체는 XD5-40d와 같고 인쇄 폭 105.7mm·최고 5ips입니다. 착한라벨 디자이너에서는 XD5-43d(ZPL, 300dpi)를 고릅니다.
- 인쇄 방식
- 감열 전용
- 해상도
- 300dpi(11.8점/mm)
- 최대 인쇄 폭
- 105.7mm(1,248점)
- 최고 속도
- 127mm/s(5ips), LCD 모델 속도 메뉴 2~5ips(출고 4ips)
- 최대 인쇄 길이
- 1,000mm(11,820점)
- 용지 폭·두께
- 15~118mm, 0.06~0.20mm
사양
| 인쇄 방식 | 감열 전용 |
|---|---|
| 해상도 | 300dpi(11.8점/mm) |
| 최대 인쇄 폭 | 105.7mm(1,248점) |
| 최고 속도 | 127mm/s(5ips), LCD 모델 속도 메뉴 2~5ips(출고 4ips) |
| 최대 인쇄 길이 | 1,000mm(11,820점) |
| 용지 폭·두께 | 15~118mm, 0.06~0.20mm |
| 용지 롤 | 외경 127mm 이하, 지관 안지름 25.4~38.1mm |
| 용지 종류 | 갭, 블랙마크, 노치, 연속, 접지(팬폴드) |
| 농도 | 본체 메뉴 0~30(출고 20) |
| 에뮬레이션 | SLCS, BPL-Z(ZPL II), BPL-E(EPL), BPL-D(DPL, 옵션) |
| 스토어 옵션 | 연결방식 USB·RS232, 확장옵션 없음·커터 |
| 착한라벨 디자이너 모델 | XD5-43d (ZPL, 300dpi) |
원산지·중량·날짜를 한 장에 몰아넣는 폭 30~40mm 소형 감열 라벨이라면 XD5-43d의 1mm당 11.8점이 차이를 만듭니다. 몸체는 감열 전용 XD5-40d와 같고, 인쇄 폭은 105.7mm(1,248점), 최고 속도는 5ips(127mm/s)로 XD5-40d의 108mm·7ips보다 줄어듭니다.
착한라벨 소형 감열 라벨을 300dpi로 찍을 때
착한라벨 디자이너는 라벨 크기를 mm로 받아 300dpi 점 수로 바꿔 그립니다. 착한라벨 감열 롤라벨의 작은 규격이 이 모델에서 몇 점짜리 그림이 되는지 정리하면 아래와 같습니다.
| 감열 롤라벨 규격 | 이 모델에서 찍히는 점(가로×세로) | 같은 라벨의 203dpi 점 수 |
|---|---|---|
| 30×20mm | 355×237 | 240×160 |
| 40×20mm | 473×237 | 320×160 |
| 40×25mm | 473×296 | 320×200 |
| 50×30mm | 591×355 | 400×240 |
세로 20mm 라벨에 글자 세 줄을 넣으면 한 줄에 돌아가는 점이 203dpi에서는 약 53점, 300dpi에서는 약 79점입니다.
인쇄 폭 1,248점과 디자이너가 보내는 ^PW
디자이너는 인쇄 작업 첫 장 앞에 라벨 가로 점 수를 ^PW 명령으로 붙여 보냅니다. ^PW가 본체 인쇄 폭 설정에 반영되는 것은 착한라벨이 XD5-40t(펌웨어 V01.50)로 확인한 조합이고, XD5-43d 본체에서 따로 확인한 기록은 없습니다.
본체 인쇄 폭의 한계는 300dpi에서 1,248점(105.7mm)이고, LCD 옵션 모델의 속도 메뉴는 300dpi에서 2~5ips, 출고 설정 4ips입니다. 디자이너 속도 칸은 ^PR 명령으로 실려 가지만 본체 반영은 확인된 기록이 없어, 속도는 이 본체 범위를 기준으로 봅니다.
스토어 옵션과 커터
주문 옵션은 USB·RS232 연결에 커터를 붙이느냐 마느냐를 조합하는 방식입니다. 커터 본체도 용지는 같은 방법으로 걸고, LCD 옵션 모델이면 설정 메뉴의 인쇄 모드를 Cutter로 바꿔 자르게 합니다. 디자이너가 보내는 인쇄 데이터는 커터 유무와 관계없이 같습니다.
디자이너 목록 항목은 XD5-43d(ZPL, 300dpi)이고, Windows 프린터는 빅솔론 통합 드라이버로 만듭니다. 시리즈 공용 영문 매뉴얼은 XD5-40d 사용자 가이드에 XD5-43d 사양이 함께 들어 있습니다.
라벨 디자인·인쇄
라벨 디자인과 인쇄 설정은 무료 라벨 프로그램 착한라벨 디자이너와 사용 설명서 인쇄 장을 참고하세요.
자주 묻는 질문
- XD5-40d용으로 만든 라벨 파일을 300dpi 본체에서 열면 크기가 달라지나요?
- 라벨 mm 크기는 그대로이고 해상도만 바뀝니다. 203dpi로 저장한 .glb를 연 뒤 프린터 설정에서 XD5-43d를 고르면 바코드 굵기와 QR 모듈 크기가 새로 계산되지만, 이 경로에서는 화면 배율이 바뀌지 않아 라벨이 커 보일 수 있습니다. 인쇄설정 패널에서 해상도를 300으로 바꾸면 기본 배율 60%로 맞춰집니다.
- 제목에 "열전사 300dpi"가 붙은 상품인데 리본 장치가 있나요?
- 이 본체는 감열 전용이라 리본 장치가 없습니다. 리본을 써야 하는 라벨이라면 같은 300dpi 계열의 열전사 모델 XD5-43t가 디자이너 목록에 따로 있습니다.
- 농도는 본체와 디자이너 중 어디서 맞추나요?
- 디자이너 인쇄 창의 농도 칸(0~30, 처음 21)은 작업 첫 장 앞에 ~SD 명령으로 함께 가지만, 빅솔론 본체에 반영되는지는 확인된 기록이 없습니다. LCD 옵션 모델은 본체 메뉴의 농도(0~30, 출고 20)에서 직접 맞춥니다.
구매하기
착한라벨 네이버 스마트스토어에서 판매합니다. 가격·재고·구성은 스토어에서 확인하세요.
- 감열 전용 (상품명 표기와 다름)바코드 라벨 프린터 열전사 300dpi 빅솔론 XD543D XD5-43D
