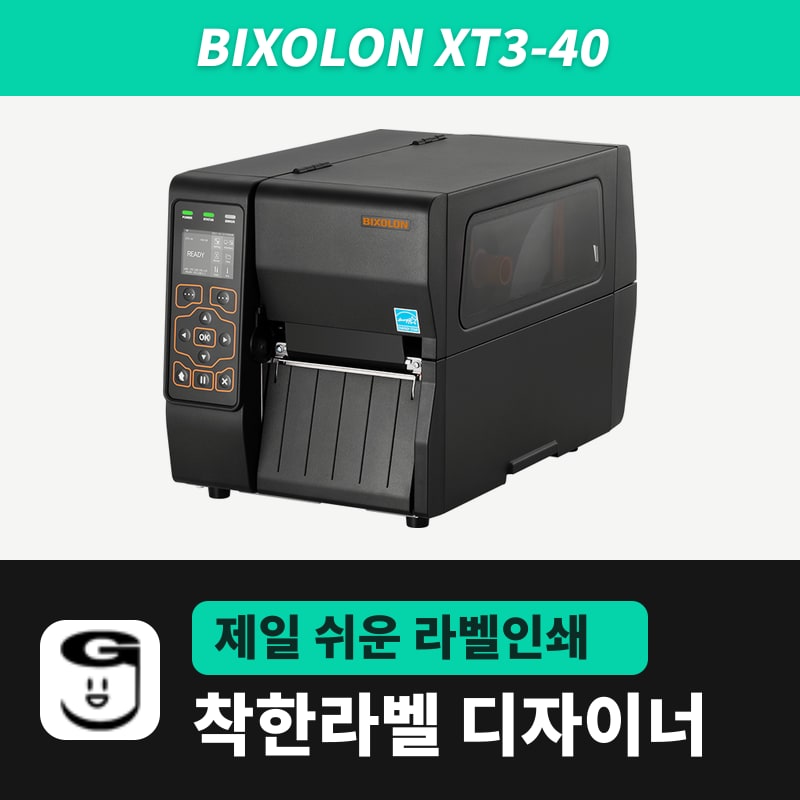

Bixolon XT3-40 라벨프린터
XT3-40은 외경 203mm 라벨 롤과 450m 리본을 거는 빅솔론 소형 산업용 4인치 프린터로, 203dpi·108mm·최고 8ips에 2.4인치 컬러 LCD가 있습니다. 착한라벨 디자이너 XT3-40(ZPL, 203dpi)이 보내는 ZPL은 스펙시트의 BPL-Z(ZPL II) 에뮬레이션에 해당하고, 에뮬레이션 메뉴는 출고 설정 AUTO입니다.
- 인쇄 방식
- 열전사, 감열(설정 메뉴 Print Method: Transfer·Direct)
- 해상도
- 203dpi(8점/mm)
- 최대 인쇄 폭
- 108mm(864점)
- 최고 속도
- 203mm/s(8ips), 속도 메뉴 3~8ips(출고 7ips)
- 최대 인쇄 길이
- 4,000mm
- 용지
- 폭 20~114mm, 두께 0.06~0.25mm, 외경 203mm 이하, 지관 안지름 25.4~76.2mm
사양
| 인쇄 방식 | 열전사, 감열(설정 메뉴 Print Method: Transfer·Direct) |
|---|---|
| 해상도 | 203dpi(8점/mm) |
| 최대 인쇄 폭 | 108mm(864점) |
| 최고 속도 | 203mm/s(8ips), 속도 메뉴 3~8ips(출고 7ips) |
| 최대 인쇄 길이 | 4,000mm |
| 용지 | 폭 20~114mm, 두께 0.06~0.25mm, 외경 203mm 이하, 지관 안지름 25.4~76.2mm |
| 리본 | 잉크면 바깥·안쪽, 왁스·왁스레진·레진, 폭 40~110mm, 최대 450m, 지관 1인치만 |
| 센서 | 투과식(위치 조정), 반사식(위치 조정), 리본 끝, 헤드 열림 / 갭 센서 감도 10~100(출고 70) |
| 에뮬레이션 | SLCS, BPL-Z(ZPL II), BPL-E(EPL), BPL-D(DPL, 옵션) / 메뉴 출고 AUTO(SLCS·BPL-Z·BPL-E) |
| 기본 인터페이스 | USB + USB 호스트 + 시리얼 + 이더넷(10/100Mbps) |
| 디스플레이 | 2.4인치 컬러 TFT LCD |
| 크기·무게 | 240×430.5×276.7mm, 9.3kg(외부 되감기 장치 포함 11.88kg) |
| 스토어 옵션 | 연결방식 USB·RS232, 확장옵션 없음·추가옵션별도상담 |
| 착한라벨 디자이너 모델 | XT3-40 (ZPL, 203dpi) |
XT3-40은 빅솔론 산업용 라인에서 몸집이 작은 4인치 모델로, 외경 203mm 라벨 롤과 450m 리본을 걸어 데스크톱 프린터보다 롤 교체 횟수를 줄입니다. 203dpi로 폭 108mm를 찍고 최고 속도는 8ips(203mm/s), 본체 앞면에는 2.4인치 컬러 LCD가 있습니다.
에뮬레이션 메뉴와 디자이너의 ZPL
착한라벨 디자이너 모델 목록에서 XT3-40은 ZPL 명령어·203dpi 항목이고, 라벨을 그린 비트맵을 ZPL 명령으로 감싸 보냅니다. 스펙시트상 XT3-40은 ZPL을 BPL-Z(ZPL II) 에뮬레이션으로 지원하고, LCD 설정 메뉴의 에뮬레이션 항목은 출고 때 AUTO이고 이 상태에서 SLCS·BPL-Z·BPL-E 명령을 알아서 구분합니다.
XT3 계열의 에뮬레이션 항목에는 고를 수 있는 것이 AUTO 하나뿐이라, 사용자가 특정 언어로 고정해 둘 일이 없습니다. 자동/BPL-D 두 가지 중에서 고르는 메뉴는 XT5 계열에 있습니다. 본체 설정을 바꾸려는데 메뉴가 잠겨 있다면 설정 메뉴의 암호(Security) 기능이 켜진 상태입니다.
LCD 상태 문구와 이어서 할 일
| LCD 표시 | 뜻 | 이어서 할 일 |
|---|---|---|
| READY | 인쇄 준비 완료 | 디자이너에서 인쇄 |
| STANDBY | 사용자 입력 대기 | 버튼으로 대기 해제하거나 한 장 이송 후 대기 복귀 |
| PRINTING | 인쇄 중 | 작업이 끝날 때까지 새 작업은 대기 |
| F/W Downloading | 펌웨어 내려받는 중 | 끝날 때까지 전원을 끄지 않고 인쇄를 보내지 않음 |
| PAUSE / CANCEL | 일시정지 / 인쇄 취소됨 | 작업을 다시 이어 가거나 디자이너에서 재전송 |
| PRINT HEAD OPEN | 헤드가 열림 | 헤드 레버를 닫음 |
| PRINT HEAD OVER TEMP / COLD TEMP | 헤드 최고 온도 도달 / 최저 온도 도달 | 헤드 온도가 돌아올 때까지 기다린 뒤 재전송 |
| MEDIA OUT | 용지가 제대로 걸리지 않음 | 롤과 용지 경로 확인 |
| RIBBON OUT | 리본이 제대로 걸리지 않음 | 리본 롤이 스핀들에 제대로 끼었는지 보고, 리본 없이 쓸 거면 직접감열로 전환 |
| MEDIA JAM | 용지가 걸려 정상 인쇄가 안 됨 | 걸린 용지 제거 후 재전송 |
| SENSING FAIL | 용지를 정상으로 알아보지 못함 | 문제해결 창의 단계대로 용지 재보정 |
| AUTO CUTTER JAM | 커터 날에 용지가 낌 | 커터 옵션 본체에서 용지 제거 |
본체의 센서 메뉴에도 갭 보정·블랙마크 보정이 있고, 갭 센서 감도는 10~100(출고 70)에서 바꿉니다. 보정할 때 나오는 용지 양은 용지 특성에 따라 달라집니다.
리본과 롤 조건
리본은 1인치(25.4mm) 지관에 감긴 것만 받고, 잉크면이 바깥이든 안쪽이든 걸 수 있으며 길이는 450m, 폭은 40~110mm까지입니다. 폭 3~4인치 리본은 공급 스핀들을 UP 쪽으로(출고 상태), 1~2인치 리본은 DOWN 쪽으로 딸깍 소리가 날 때까지 밀어 둡니다. 착한라벨 왁스 리본 300M 옵션을 쓸 때도 리본 폭에 맞춰 스핀들 위치를 고릅니다.
라벨 롤은 외경 203mm, 지관 안지름 25.4~76.2mm, 용지 폭 20~114mm, 두께 0.06~0.25mm가 조건입니다. 구입 옵션에서는 USB와 RS232 가운데 연결을 정하고 확장 구성은 추가옵션별도상담으로 묻는데, 본체 뒷면에는 USB·USB 호스트·시리얼·이더넷 포트가 처음부터 달려 있습니다.
라벨 디자인·인쇄
라벨 디자인과 인쇄 설정은 무료 라벨 프로그램 착한라벨 디자이너와 사용 설명서 인쇄 장을 참고하세요.
자주 묻는 질문
- XT3-40과 XT5-40 가운데 어느 쪽이 맞나요?
- 하루 인쇄량이 많아 속도가 중요하면 최고 14ips인 XT5-40, 8ips로 충분하고 본체 무게(9.3kg)와 크기를 줄이고 싶다면 이 모델입니다. 두 항목 모두 디자이너에서 ZPL·203dpi라 라벨 파일은 해상도 변환 없이 옮겨 쓰지만, XT5-40의 인쇄 폭은 104mm라 가로 104mm를 넘는 라벨은 끝이 잘립니다.
- 1.5인치나 3인치 지관 라벨 롤도 거나요?
- 용지 지관은 안지름 25.4~76.2mm(1~3인치)를 받으므로 1.5인치·3인치 지관 롤 모두 걸립니다. 롤 외경은 203mm 이하여야 합니다.
- 감열지로만 쓸 때는 무엇을 바꾸나요?
- 리본을 빼고 디자이너 인쇄설정의 인쇄 방식을 직접감열로 두면 첫 장 앞에 ^MTD가 갑니다. 문제해결 창에서도 인쇄 방식을 감열(리본 없음)로 골라 프린터에 저장해 두면 본체 설정과 맞습니다.
구매하기
착한라벨 네이버 스마트스토어에서 판매합니다. 가격·재고·구성은 스토어에서 확인하세요.
같은 카테고리의 다른 모델

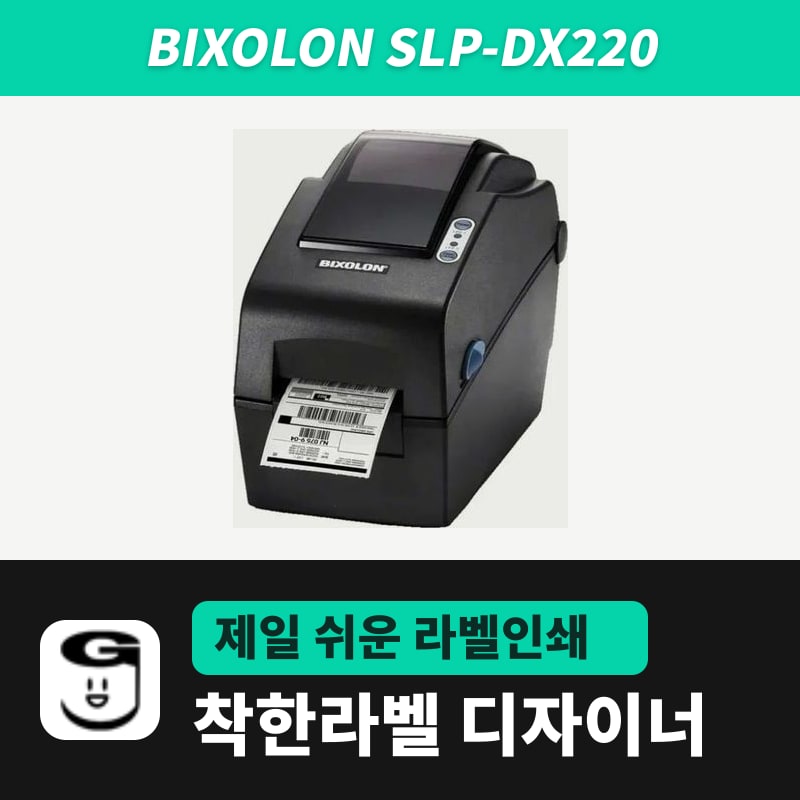

BixolonBixolon SLP-DX220 라벨프린터SLP-DX220은 폭 54mm까지 찍는 빅솔론 2인치 감열 프린터로, 203dpi·최고 6ips에 롤 폭 15~60mm를 받습니다. 착한라벨 디자이너 모델 목록의 SLP-DX220(ZPL, 203dpi)을 고르면 문제해결 창이 인쇄 방식 단계 없이 라벨 종류 저장과 용지 자동 감지만 안내합니다.

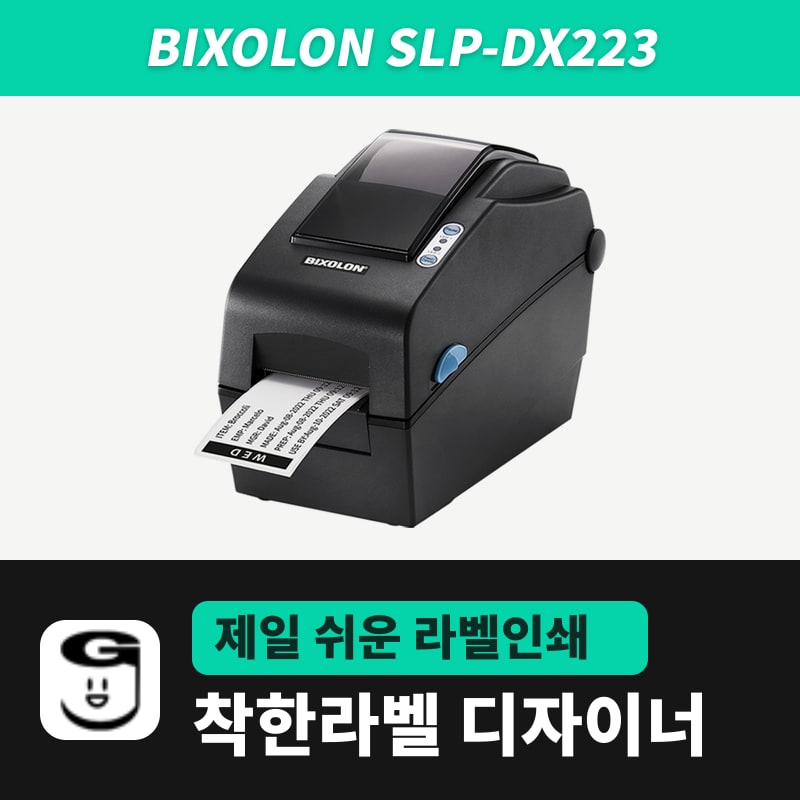

BixolonBixolon SLP-DX223 라벨프린터세로 10~20mm 소형 라벨에 글자와 QR을 촘촘히 넣는 2인치 감열 프린터로, SLP-DX220 몸체에 1mm당 약 11.8점을 찍는 헤드를 씁니다(인쇄 폭 56.9mm·최고 4ips). 디자이너 모델 목록의 이름은 판매명 그대로 SLP-DX223이고 ZPL·300dpi 한 가지로 걸려 있습니다.

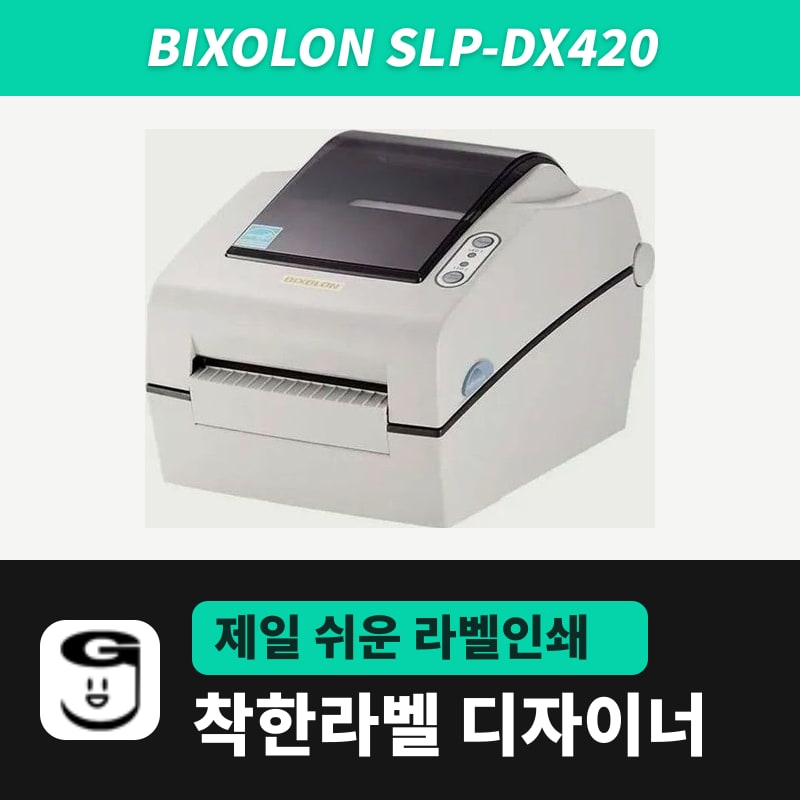

BixolonBixolon SLP-DX420 라벨프린터SLP-DX420은 108mm 폭을 203dpi·최고 7ips로 찍는 빅솔론 4인치 감열 전용 프린터로, 100×150mm 송장처럼 감열지 라벨을 많이 뽑는 작업에 맞습니다. 착한라벨 디자이너에서는 SLP-DX420(ZPL, 203dpi)을 고르고, 같은 라벨 여러 장은 ^PQ 매수 명령 하나로 보냅니다.

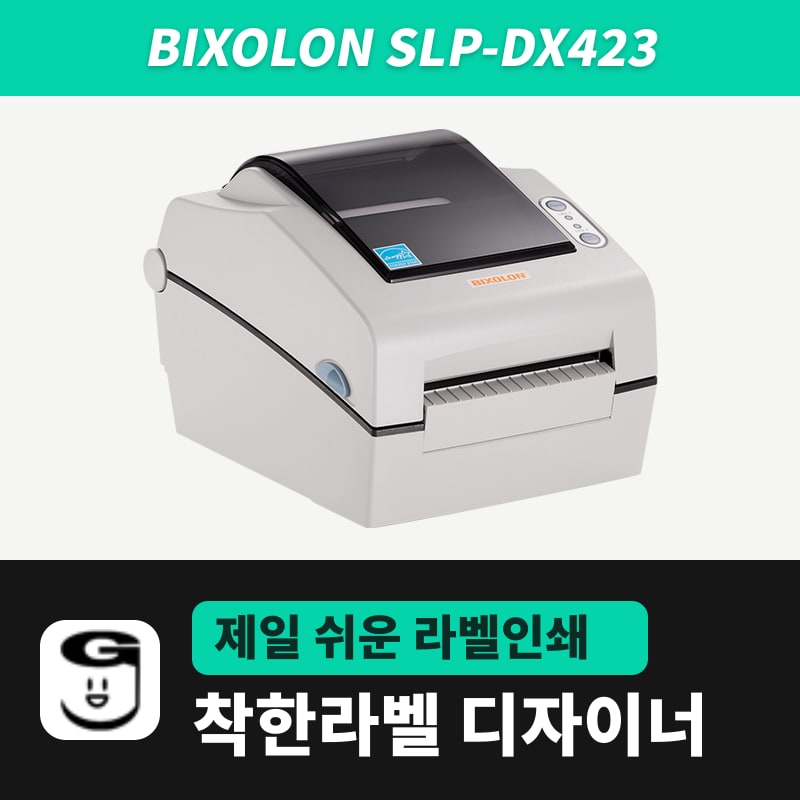

BixolonBixolon SLP-DX423 라벨프린터SLP-DX423은 착한라벨 디자이너에서 반드시 SLP-DX423(ZPL, 300dpi) 항목으로 골라야 하며, 203dpi인 SLP-DX420 항목으로 보내면 라벨이 약 68% 크기로 줄어 나옵니다. 본체는 인쇄 폭 105.7mm·최고 5ips의 빅솔론 4인치 감열 전용입니다.

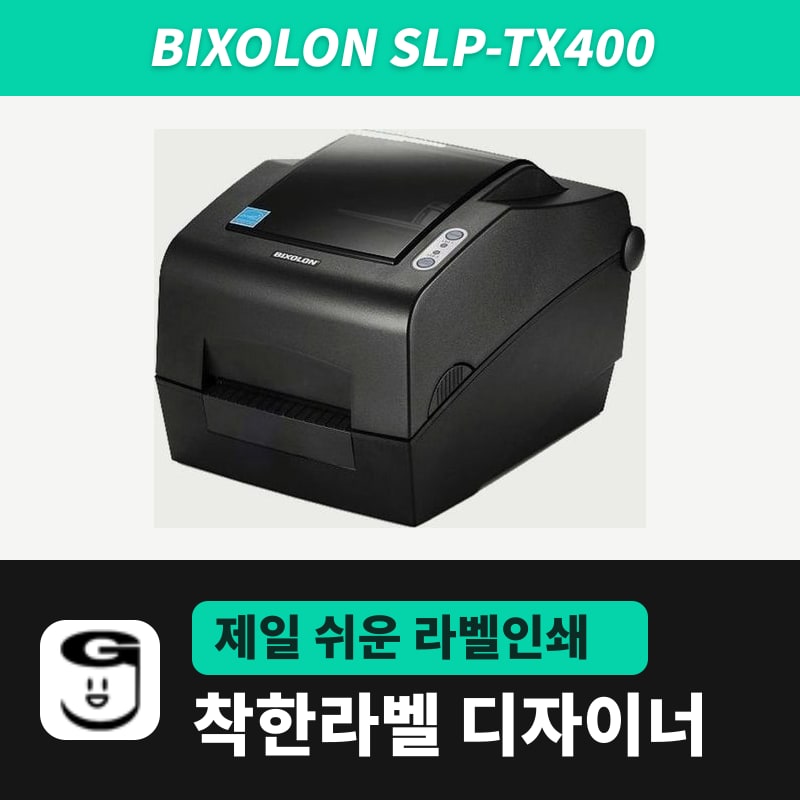

BixolonBixolon SLP-TX400 라벨프린터착한라벨 디자이너 문제해결 창에서 SLP-TX400이 모델명 칸에 제대로 잡혀야 열전사·감열을 고르는 인쇄 방식 단계가 나옵니다. 203dpi·108mm·최고 7ips의 빅솔론 4인치 열전사·감열 겸용 프린터이고, 디자이너 항목은 SLP-TX400(ZPL, 203dpi)입니다.
