필러 모델에서 매수 20장을 보냈더니 한 장씩만 나옵니다.

필러 스위치가 켜져 있으면 찍힌 라벨을 떼어 가야 다음 장을 찍으므로, 20장이면 20번 떼어 가며 받습니다. 떼지 않고 20장을 이어서 받으려면 필러 스위치를 끄고, 필러는 라벨 용지에만 씁니다.

XT5-40 대신 XT5-43을 고르는 경우는 언제인가요?

작은 글자와 2D 코드가 들어가는 라벨을 산업용 속도로 뽑아야 할 때입니다. 300dpi 모델은 10ips까지, 203dpi인 XT5-40은 14ips까지 나옵니다.

디자이너 농도 칸과 본체 농도는 어떻게 다른가요?

디자이너 농도 칸(0~30, 처음 21)은 작업 첫 장 앞에 ~SD 명령으로 실리고, 본체 설정 메뉴의 농도도 0~30 범위에 출고 15입니다. ~SD가 빅솔론 본체에 반영되는지는 확인된 기록이 없어, 두꺼운 용지에서 흐리면 본체 메뉴 농도를 기준으로 맞춥니다.

Bixolon · 라벨프린터

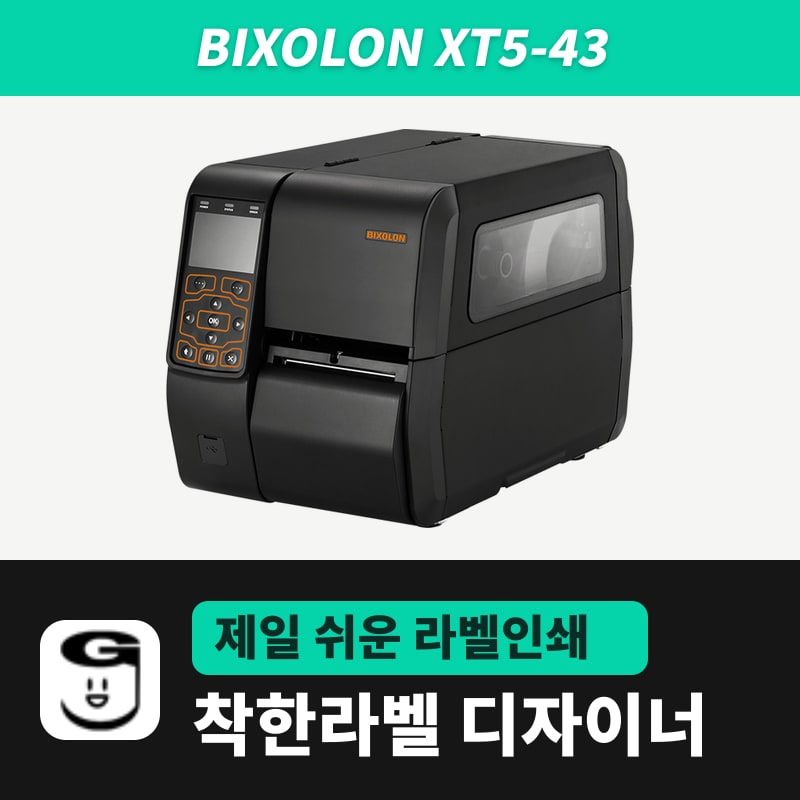

Bixolon XT5-43 라벨프린터

XT5-43의 필러·커터·되감기 동작과 GPIO 라인 연동은 본체 메뉴에서 정하고, 착한라벨 디자이너 XT5-43(ZPL, 300dpi)이 보내는 인쇄 데이터는 옵션과 관계없이 같습니다. 빅솔론 XT5 계열 300dpi 모델로 최고 10ips·인쇄 폭 105.7mm·한 장 2,500mm입니다.

인쇄 방식: 열전사, 감열
해상도: 300dpi(11.8점/mm)
최대 인쇄 폭: 105.7mm(1,248점)
최고 속도: 254mm/s(10ips), 속도 메뉴 2~10ips(출고 6ips)
최대 인쇄 길이: 2,500mm(30,000점)
용지: 폭 25~114mm, 두께 0.06~0.30mm, 외경 203mm 이하, 지관 38.1~76.2mm(1인치는 옵션)

구매 링크 보기

사양

인쇄 방식	열전사, 감열
해상도	300dpi(11.8점/mm)
최대 인쇄 폭	105.7mm(1,248점)
최고 속도	254mm/s(10ips), 속도 메뉴 2~10ips(출고 6ips)
최대 인쇄 길이	2,500mm(30,000점)
용지	폭 25~114mm, 두께 0.06~0.30mm, 외경 203mm 이하, 지관 38.1~76.2mm(1인치는 옵션)
리본	잉크면 바깥·안쪽, 최대 450m, 지관 1인치 / 폭은 스펙시트 50~110mm, 매뉴얼 사양표 40~110mm
옵션	필러, 자동 커터, 외부 되감기(외경 203mm), 1인치 용지 지관
GPIO	DB15, 5/24V, 입력 4·출력 8 (USB+시리얼+패러럴 또는 GPIO+이더넷+USB 호스트 2개 옵션 구성)
에뮬레이션	SLCS, BPL-Z(ZPL II), BPL-E(EPL), BPL-D(DPL) / 메뉴 출고 자동
스토어 옵션	연결방식 USB·RS232, 확장옵션 없음·추가옵션별도상담
착한라벨 디자이너 모델	XT5-43 (ZPL, 300dpi)

XT5-43을 필러·커터·되감기 옵션이나 생산 라인 GPIO와 묶어 쓸 때, 그 동작은 모두 본체 메뉴가 정하고 착한라벨 디자이너가 보내는 인쇄 데이터는 옵션과 관계없이 같습니다. 본체는 1mm에 11.8점(300dpi)을 찍으며 최고 10ips(254mm/s), 인쇄 폭 105.7mm, 한 장 2,500mm까지입니다.

필러·커터·되감기 옵션과 디자이너 인쇄

디자이너의 ZPL 묶음은 ^XA로 열고 ^GFB 비트맵을 실은 뒤 ^XZ로 닫습니다. 세 옵션의 동작은 본체 설정 메뉴의 인쇄 모드(Tear Off·Auto Cutter·Rewinder)와 필러 스위치로 고릅니다.

옵션	본체 쪽 설정	디자이너로 여러 장 찍을 때
필러	필러 스위치 ON(LED 켜짐 확인), 라벨 용지에만 사용	찍힌 라벨을 떼어 가야 다음 장이 나오므로 매수만큼 한 장씩 멈춤
자동 커터	인쇄 모드 Auto Cutter	본체 설정대로 잘림
외부 되감기(외경 203mm까지)	인쇄 모드 Rewinder	인쇄된 롤이 되감기 쪽으로 감김

GPIO로 생산 라인과 묶을 때

옵션 인터페이스 가운데 USB·시리얼·패러럴 또는 GPIO·이더넷·USB 호스트 2개 구성에는 DB15 GPIO 포트(5/24V, 입력 4·출력 8)가 붙습니다. 설정 메뉴의 GPIO 포트 모드는 Off와 1~4 다섯 가지이고, 출고 설정 Off는 시작 신호 없이 바로 인쇄하는 상태입니다.

포트 모드를 1~4 가운데 하나로 켜면 인쇄 완료 신호가 나가고, 시작 신호는 Level(출고, LOW 신호가 들어오면 시작)과 Pulse(HIGH에서 LOW로 바뀔 때 시작) 가운데 고릅니다. 라인 신호에 맞춰 찍도록 묶어 둔 본체를 디자이너만으로 시험 인쇄할 때는 포트 모드를 잠시 Off로 돌립니다.

디자이너 항목과 해상도

디자이너 목록의 XT5-43은 ZPL·300dpi 항목입니다. XT5-40용으로 저장한 .glb를 열면 저장 때의 203dpi로 돌아오므로 프린터 설정에서 300dpi 항목으로 바꾸고, 다시 계산된 바코드 굵기를 첫 장에서 스캐너로 확인합니다. 주문 때는 USB나 RS232 가운데 연결을 고르고, 커터·필러·되감기 구성은 추가옵션별도상담 항목으로 문의합니다. 설치할 드라이버는 자료실의 빅솔론 통합 드라이버입니다.

라벨 디자인·인쇄

라벨 디자인과 인쇄 설정은 무료 라벨 프로그램 착한라벨 디자이너와 사용 설명서 인쇄 장을 참고하세요.

자주 묻는 질문

필러 모델에서 매수 20장을 보냈더니 한 장씩만 나옵니다.: 필러 스위치가 켜져 있으면 찍힌 라벨을 떼어 가야 다음 장을 찍으므로, 20장이면 20번 떼어 가며 받습니다. 떼지 않고 20장을 이어서 받으려면 필러 스위치를 끄고, 필러는 라벨 용지에만 씁니다.
XT5-40 대신 XT5-43을 고르는 경우는 언제인가요?: 작은 글자와 2D 코드가 들어가는 라벨을 산업용 속도로 뽑아야 할 때입니다. 300dpi 모델은 10ips까지, 203dpi인 XT5-40은 14ips까지 나옵니다.
디자이너 농도 칸과 본체 농도는 어떻게 다른가요?: 디자이너 농도 칸(0~30, 처음 21)은 작업 첫 장 앞에 ~SD 명령으로 실리고, 본체 설정 메뉴의 농도도 0~30 범위에 출고 15입니다. ~SD가 빅솔론 본체에 반영되는지는 확인된 기록이 없어, 두꺼운 용지에서 흐리면 본체 메뉴 농도를 기준으로 맞춥니다.
