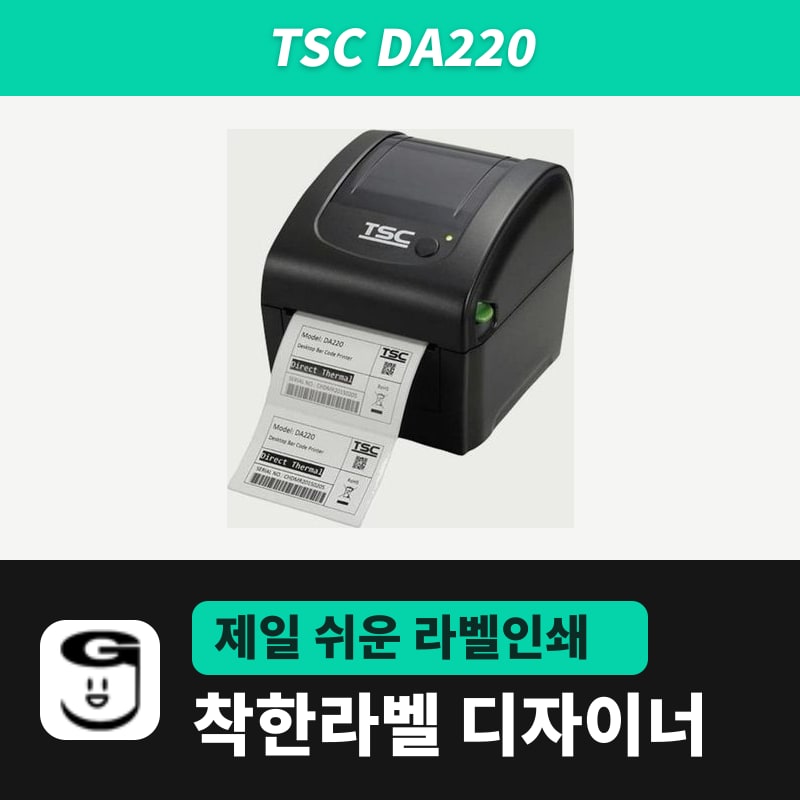

TSC DA220 라벨프린터
TSC DA220은 리본 없이 감열지만 찍는 TSPL 프린터라서 착한라벨 디자이너에서는 모델 DA220(203dpi)을 고르고 인쇄 방식을 직접감열로 둡니다. 용지 폭 19~114mm, 갭 2mm·블랙마크 폭 16mm 이상 조건에 맞춰 디자이너 용지 타입을 고릅니다.
- 인쇄 방식
- 감열 전용(리본 없음)
- 해상도
- 203dpi(8점/mm)
- 최대 인쇄 속도
- 152.4mm/s(6ips), 필오프 모드 2~3ips
- 최대 인쇄 폭·길이
- 108mm, 25,400mm
- 용지 폭·두께
- 19~114mm, 0.055~0.19mm
- 용지 종류
- 연속지, 다이컷, 블랙마크, 팬폴드, 노치, 영수증 용지(인쇄면 바깥 감김)
사양
| 인쇄 방식 | 감열 전용(리본 없음) |
|---|---|
| 해상도 | 203dpi(8점/mm) |
| 최대 인쇄 속도 | 152.4mm/s(6ips), 필오프 모드 2~3ips |
| 최대 인쇄 폭·길이 | 108mm, 25,400mm |
| 용지 폭·두께 | 19~114mm, 0.055~0.19mm |
| 용지 종류 | 연속지, 다이컷, 블랙마크, 팬폴드, 노치, 영수증 용지(인쇄면 바깥 감김) |
| 라벨 길이 | 10~25,400mm (필오프 25.4~152.4mm, 커터 25.4mm 이상) |
| 갭·블랙마크 | 갭 2mm 이상, 블랙마크 높이 2mm·폭 16mm 이상 |
| 용지 롤 | 외경 127mm, 지관 1인치(1.5인치는 옵션 어댑터) |
| 센서 | 투과형 갭, 반사형 블랙마크, 헤드 열림 |
| 명령어 | TSPL-EZD (EPL·ZPL·ZPL II·DPL 호환) |
| 인터페이스 | USB 2.0, USB 호스트, RS-232, 이더넷 |
| 착한라벨 디자이너 모델 | DA220 (TSPL, 203dpi) |
| 조작부 | 전원 스위치, FEED 버튼 1개, 3색 LED 1개 |
| 동작 환경 | 5~40°C, 습도 25~85%(결로 없음) |
| 크기·무게 | 172×165×195mm, 1.5kg |
TSC DA220은 리본 칸이 없는 감열 전용 프린터라서, 착한라벨 디자이너 인쇄설정의 인쇄 방식은 직접감열이나 프린터 설정 둘 중 하나로 둡니다. 직접감열을 고르면 라벨마다 SET RIBBON OFF 명령이 붙고, 프린터 설정으로 두면 인쇄 방식 명령 없이 DA220 본체 설정대로 찍힙니다.
디자이너 모델 목록 속 DA220
디자이너의 TSC 모델 목록에는 DA200·DA210·DA220(203dpi)과 DA300·DA310·DA320(300dpi)이 따로 올라 있고, 여섯 모델 모두 TSPL 명령으로 인쇄합니다. Windows에 등록된 프린터 이름에 DA220이 들어 있으면 프린터를 고르는 순간 모델 칸과 203 DPI가 함께 채워집니다. 이름에서 모델을 찾지 못했다면 모델 검색 칸에 DA220을 입력해 목록에서 고릅니다.
프린터 설정 창의 드라이버 설치 안내 화면에서 DA220을 검색하면 뜨는 TSC 드라이버 다운로드 링크는 자료실 TSC 프린터 통합 드라이버(2024.3) 페이지로 이어집니다. 드라이버는 Windows에 프린터를 등록하는 데 쓰이고, 인쇄 데이터는 드라이버 설정을 거치지 않고 TSPL 그대로 DA220에 들어갑니다. 인쇄 옵션의 "이미지로 인쇄" 칸을 켜면 이 경로 대신 Windows 드라이버 인쇄로 바뀌어, 용지·농도도 드라이버 설정을 따릅니다.
DA220이 받는 용지와 용지 타입 설정
| 롤 종류 | DA220 쪽 조건 | 디자이너 용지 타입과 실리는 명령 |
|---|---|---|
| 갭(다이컷) 라벨 | 라벨 사이 간격 2mm 이상 | 갭 라벨을 고르고 잰 간격을 갭 길이 칸(처음 3mm)에 넣으면 그 mm가 GAP 명령에 실림 |
| 블랙마크 용지 | 뒷면 마크 높이 2mm·폭 16mm 이상 | 블랙마크를 고르면 마크 높이 3mm로 BLINE 명령이 감 |
| 연속지·영수증 용지 | 간격 없이 이어진 롤 | 연속용지를 고르면 간격 0으로 GAP 명령이 가고, 문서 세로 길이만큼 한 장이 나옴 |
| 팬폴드(접이식) 용지 | 뒤쪽 외부 투입구로 넣음 | 용지에 간격이 있으면 갭 라벨, 없으면 연속용지 |
모든 롤은 인쇄면이 바깥으로 감긴 것이어야 합니다. 폭은 19~114mm를 받고 헤드가 찍는 폭은 108mm라서, 라벨 폭 100mm까지는 헤드 폭 안에 들어옵니다. 지관 안지름은 1인치(25.4mm)가 기본이고 1.5인치(38mm) 지관은 옵션 어댑터를 끼워 겁니다.
블랙마크 폭 16mm는 TE210 같은 TSC 열전사 모델의 8mm보다 넓은 조건이라, 다른 프린터에서 쓰던 블랙마크 용지를 옮겨 올 때는 마크 폭부터 잽니다.
리본 없는 라벨 고르기
DA220은 열에 반응하는 감열지만 찍습니다. 착한라벨 감열 롤라벨의 폭 30~100mm 규격은 모두 DA220 용지 폭 범위 안에 들고, 디자이너 운영 템플릿의 50×30·60×40·70×40·80×40·100×150 양식도 같은 크기의 감열 라벨로 그대로 뽑습니다. 리본이 있어야 찍히는 열전사 라벨은 이 프린터로 인쇄할 수 없어 열전사 겸용 모델이 따로 필요합니다.
필오프·커터 옵션을 단 뒤의 디자이너 설정
디자이너가 DA220으로 보내는 명령에는 필오프나 커터 동작이 들어 있지 않습니다. 인쇄 후 동작을 PEEL로 바꾸는 일은 TSC Diagnostic Tool에서 프린터 쪽에 저장하고, 디자이너에서는 라벨 크기만 옵션 조건에 맞춥니다.
- 필오프 모듈을 쓰는 동안 라벨 세로 길이는 1~6인치(25.4~152.4mm) 안에서 잡습니다.
- 필오프 모듈에 용지를 넣기 전에 센서 보정을 먼저 끝내야 용지 걸림이 생기지 않습니다.
- 커터 모드의 라벨 길이는 1인치(25.4mm)부터 시작하므로 그보다 짧은 라벨 크기는 쓰지 않습니다.
연속 급지·용지 걸림·흐린 인쇄 대처
라벨이 한 장에서 멈추지 않고 계속 나오면 DA220 설정이 어긋난 상태라서, 프린터를 초기화한 뒤 갭·블랙마크 센서를 다시 보정합니다. 디자이너 문제해결 창의 자동 감지 버튼도 DA220에 AUTODETECT 명령을 보내 센서를 다시 맞춥니다.
용지 걸림(Paper Jam)의 원인은 세 가지입니다. 센서 감도가 모자라면 센서를 보정하고, 라벨 크기가 실제 롤과 다르면 디자이너 인쇄설정의 가로·세로 mm를 롤과 똑같이 고치며, 센서 근처에 라벨이 끼어 있으면 꺼냅니다.
인쇄가 흐리거나 빠지는 증상은 윗덮개 양쪽 걸쇠가 덜 잠겼을 때, 24V 출력이 아닌 전원 장치를 연결했을 때, 용지가 잘못 걸렸을 때, 헤드에 먼지·접착제가 쌓였을 때, 농도가 맞지 않을 때, 헤드 소자가 상했을 때 나타납니다. 농도는 디자이너 인쇄 창에서 0~15 사이로 올리고(처음 11), 헤드 소자 손상은 자가 진단 인쇄의 점 빠짐으로 확인합니다.
LED 빨간 깜박임은 헤드 열림, 라벨 소진, 용지 걸림, 메모리 오류 같은 인쇄 오류와 프린터 설정 오류를 알립니다. 라벨이 떨어졌으면 새 롤을 건 뒤 FEED 버튼으로 이어서 찍고, 설정 오류면 초기화합니다. 빨간색이 깜박이지 않고 켜져 있으면 헤드가 열렸거나 커터 오류입니다.
인쇄설정 창의 항목 위치는 가이드 인쇄 장에, DA220 용지 장착 그림은 자료실의 TSC DA220 사용자 가이드에 있습니다.
라벨 디자인·인쇄
라벨 디자인과 인쇄 설정은 무료 라벨 프로그램 착한라벨 디자이너와 사용 설명서 인쇄 장을 참고하세요.
자주 묻는 질문
- 300dpi인 DA320도 디자이너에서 같은 방법으로 쓰나요?
- DA320은 디자이너 모델 목록에 300dpi TSPL 모델로 따로 있어서, 모델을 DA320으로 고르면 해상도가 300으로 정해집니다. DA320의 인쇄 폭은 105.7mm, 최대 속도는 102mm/s로 DA220과 다릅니다.
- 인쇄 방식을 열전사로 두면 어떻게 되나요?
- 디자이너는 열전사를 고르면 SET RIBBON ON 명령을 붙여 보냅니다. DA220에는 리본을 걸 곳이 없으므로 직접감열(SET RIBBON OFF)이나 명령을 보내지 않는 프린터 설정으로 둡니다.
- 블랙마크 용지는 디자이너에서 무엇을 바꾸나요?
- 인쇄설정 용지 타입을 블랙마크로 바꾸면 BLINE 3 mm,0 mm 명령이 갑니다. DA220이 읽는 마크는 높이 2mm·폭 16mm 이상이고, 마크 폭이 그보다 좁은 용지는 다른 롤로 바꿉니다.
- 필오프 모듈을 달았는데 디자이너에 필오프 칸이 없습니다.
- 필오프 동작은 디자이너가 보내지 않고 TSC Diagnostic Tool에서 인쇄 후 동작을 PEEL로 바꿔 프린터에 저장합니다. 디자이너에서는 라벨 세로 길이를 25.4~152.4mm 안으로 맞춥니다.
드라이버·설명서 자료
구매하기
착한라벨 네이버 스마트스토어에서 판매합니다. 가격·재고·구성은 스토어에서 확인하세요.
같은 카테고리의 다른 모델

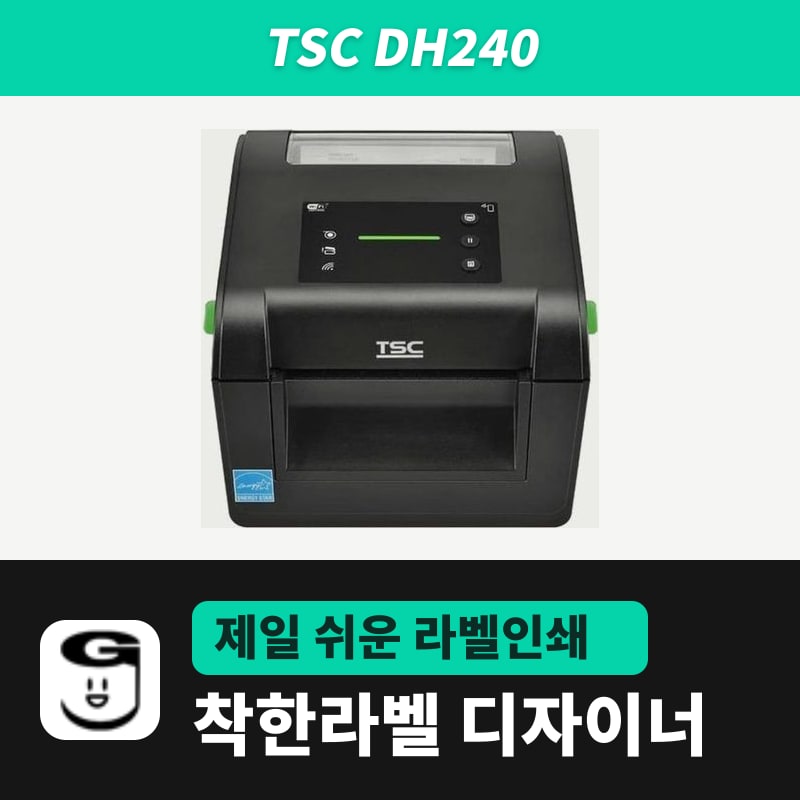

TSCTSC DH240 라벨프린터TSC DH240은 리본 없이 감열로만 찍고 대지 없는 라이너리스 롤까지 받는 203dpi 데스크톱 프린터입니다. 착한라벨 디자이너 목록에는 이름이 없어 감열 전용 TSPL·203dpi 항목인 DA220을 모델로 고르고, 라이너리스 롤은 연속용지와 본체 Print Mode로 맞춥니다.

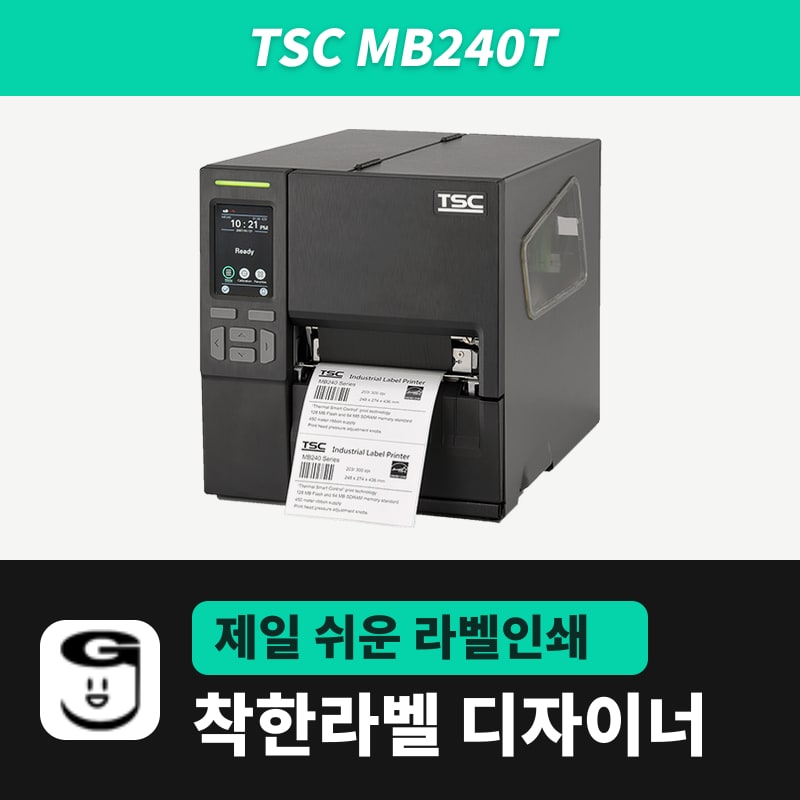

TSCTSC MB240T 라벨프린터MB240T는 248×274×436mm, 9.2kg 몸체에 다이캐스트 기구를 넣은 TSC 203dpi 경산업용 프린터입니다. 착한라벨 디자이너에는 MB 계열 항목이 없어 TSPL·203dpi 항목인 MH240으로 고르며, 패널 속도 눈금 1~10이 디자이너 속도 칸과 같습니다.

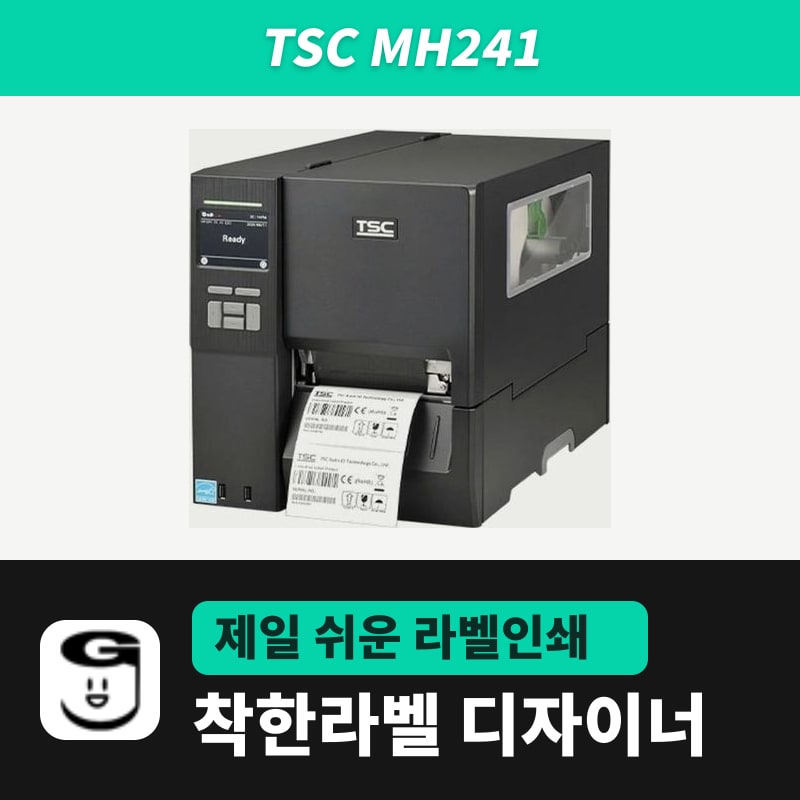

TSCTSC MH241 라벨프린터착한라벨 디자이너 v3.3.22 목록에 MH241 이름이 없어, 203dpi TSC 산업용 MH241은 같은 TSPL·203dpi 항목인 MH240으로 골라 인쇄합니다. 패널에 저장한 속도·농도는 디자이너 인쇄 창 설정으로 덮어써지고, 용지 20~114mm·리본 600m 조건을 받습니다.

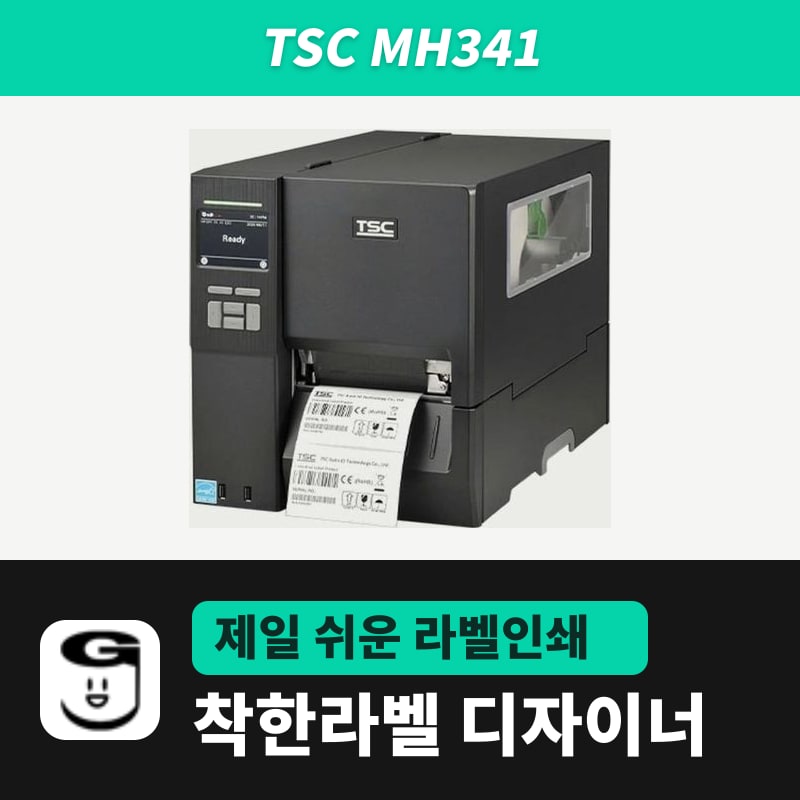

TSCTSC MH341 라벨프린터MH341은 1mm에 12점을 찍는 TSC MH241 시리즈의 300dpi 기종입니다. 착한라벨 디자이너에는 MH341 항목이 없어 300dpi TSPL 항목인 MH340을 고르며, 203이나 600 항목을 고르면 인쇄 그림이 약 68%로 줄거나 두 배로 커집니다.
TSCTSC TE200 라벨프린터TSC TE200은 TE210과 같은 203dpi·152.4mm/s·인쇄 폭 108mm로 찍지만 연결 단자가 USB 2.0 하나이고 실시간 시계와 필오프·커터 옵션이 없습니다. 착한라벨 디자이너에서는 모델 TE200(TSPL, 203dpi)으로 잡혀 USB로 연결한 PC에서 라벨 크기·갭을 명령으로 보냅니다.

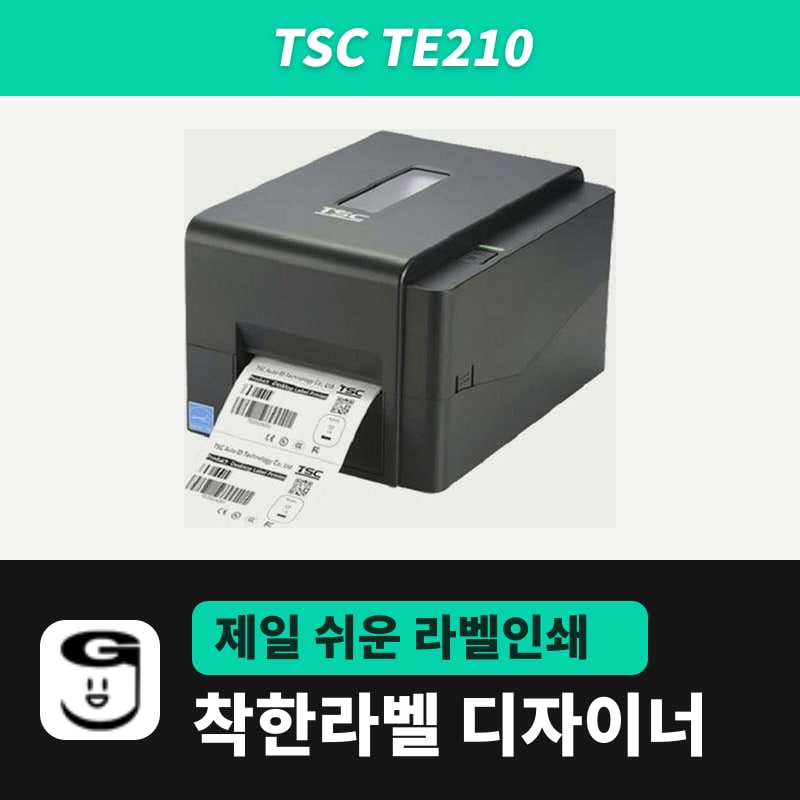

TSCTSC TE210 라벨프린터착한라벨 디자이너로 TSC TE210에 라벨을 뽑을 때는 모델 TE210과 해상도 203을 고르고, 인쇄설정의 라벨 크기·갭·인쇄 방식을 TSPL 명령(SIZE·GAP·SET RIBBON)으로 보냅니다. 열전사 리본은 잉크면이 바깥인 40~110mm 폭, 용지는 20~112mm 폭을 받습니다.
