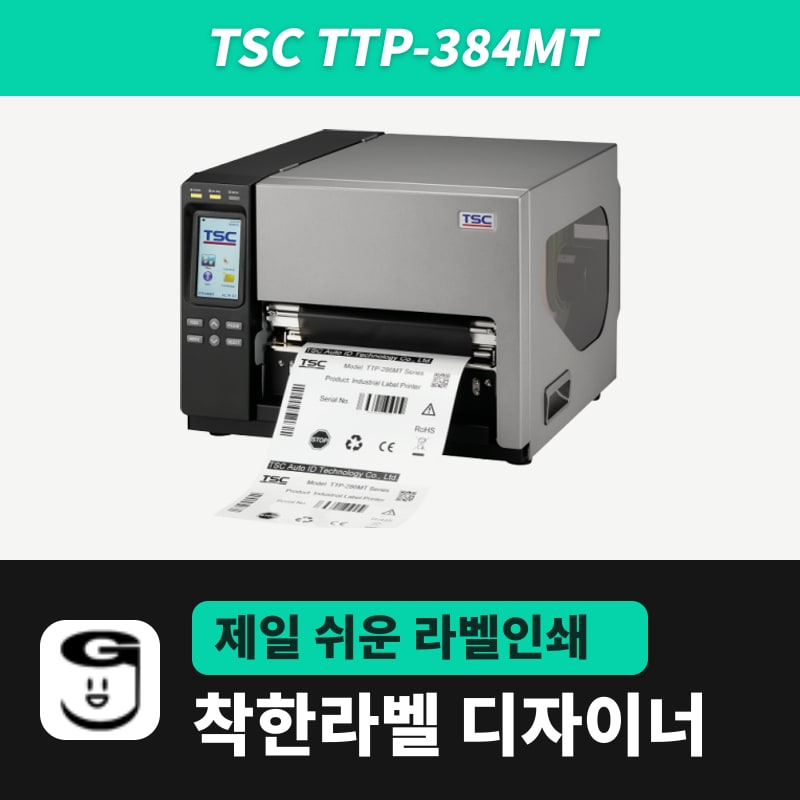

TSC TTP-384MT 라벨프린터
TSC TTP-384MT는 폭 101.6~241.3mm 용지에 최대 219.5mm 폭으로 찍는 300dpi 산업용 프린터로, 착한라벨 디자이너에는 TSPL 모델 TTP-384MT로 등록돼 있습니다. 리본은 폭 110~254mm·최대 600m를 걸고, 커터 같은 인쇄 모드는 본체 패널에서 정합니다.
- 인쇄 방식
- 열전사 · 감열
- 해상도
- 300dpi(12점/mm), 점 크기 0.084mm
- 최대 인쇄 속도
- 4ips
- 최대 인쇄 폭
- 219.5mm (같은 시리즈 203dpi 모델 TTP-286MT는 216mm)
- 최대 인쇄 길이
- 5,080mm (착한라벨 디자이너 라벨 크기 칸은 1000mm까지)
- 용지 폭·두께
- 101.6~241.3mm(커터 모드 101.6~215.9mm), 0.06~0.254mm
사양
| 인쇄 방식 | 열전사 · 감열 |
|---|---|
| 해상도 | 300dpi(12점/mm), 점 크기 0.084mm |
| 최대 인쇄 속도 | 4ips |
| 최대 인쇄 폭 | 219.5mm (같은 시리즈 203dpi 모델 TTP-286MT는 216mm) |
| 최대 인쇄 길이 | 5,080mm (착한라벨 디자이너 라벨 크기 칸은 1000mm까지) |
| 용지 폭·두께 | 101.6~241.3mm(커터 모드 101.6~215.9mm), 0.06~0.254mm |
| 용지 길이 | 25.4~1,270mm |
| 용지 롤 | 외경 208.3mm, 지관 안지름 76.2mm(3인치), 인쇄면 바깥 감김, 가운데 정렬 |
| 갭·블랙마크 | 갭 2mm 이상, 블랙마크 높이 2mm·폭 8mm 이상 |
| 센서 | 투과형 갭(위치 조절), 반사형 블랙마크(위치 조절), 리본 끝, 리본 인코더, 헤드 열림 |
| 리본 | 최대 600m, 1인치 지관, 외경 90mm까지, 잉크면 안쪽·바깥쪽 모두, 컬러 리본 지원 |
| 리본 폭 | 110~254mm |
| 조작부 | 터치 화면(480×272), 버튼 6개, POWER·ON-LINE·ERROR 램프 |
| 인터페이스 | USB 2.0, RS-232C, 이더넷 10/100Mbps, USB 호스트, 센트로닉스 |
| 착한라벨 디자이너 모델 | TTP-384MT (TSPL, 300dpi) |
| 전원·동작 환경 | 내장 전원 AC 100~240V, 5~40°C, 습도 20~85%(결로 없음) |
| 크기·무게 | 440×336×514mm, 23.7kg |
TTP-384MT는 폭 101.6~241.3mm 용지를 걸고 최대 219.5mm 폭으로 찍는 TSC 8인치급 산업용 프린터입니다. 착한라벨 디자이너 모델 목록에는 TSPL·300dpi 프린터 TTP-384MT로 올라 있어, 라벨 가로를 200mm 넘게 잡은 양식도 SIZE 명령에 mm 그대로 실어 한 장으로 보냅니다.
넓은 라벨을 디자이너에서 잡는 기준
TTP-384MT가 받는 가장 좁은 용지는 4인치(101.6mm)입니다. 폭 100mm 이하 롤은 이 규격에 들지 않으므로 넓은 라벨 전용으로 계획합니다. 용지는 가운데 기준으로 정렬되고, 지관 안지름은 3인치(76.2mm) 한 가지, 롤 외경은 208.3mm까지 들어갑니다.
- 디자이너 라벨 크기 칸은 가로·세로 각각 1000mm까지라서, 이 프린터의 라벨 길이 25.4~1,270mm 가운데 1000mm 이하만 한 장으로 설계됩니다.
- 인쇄설정의 라벨 가로를 실제 롤과 다르게 넣으면 라벨 왼쪽이나 오른쪽이 비어 나옵니다. 디자이너가 입력한 가로를 SIZE 명령으로 그대로 싣기 때문에, 롤을 바꿀 때마다 라벨 크기부터 다시 맞춥니다.
- 용지는 241.3mm 폭까지 걸리지만 헤드가 찍는 폭은 219.5mm가 끝입니다. 그보다 넓은 라벨은 가장자리 일부가 인쇄 영역 밖에 남으므로 개체를 안쪽에 둡니다.
패널 설정과 디자이너 명령이 겹치는 항목
TTP-384MT는 터치 화면 메뉴에서 TSPL 인쇄 설정을 따로 저장하지만, 컴퓨터 쪽 프로그램이 명령을 보내면 그 명령이 패널 설정을 덮어씁니다. 디자이너 RAW 인쇄는 아래 표의 네 항목을 라벨마다 싣고, 인쇄 모드 한 가지는 싣지 않습니다.
| 항목 | 패널 메뉴 처음 설정 | 디자이너 RAW 인쇄 때 |
|---|---|---|
| 농도 | Density 8 | DENSITY를 매번 보냄(0~15, 처음 11) |
| 속도 | Speed 6 | SPEED를 매번 보냄(1~10, 처음 3) |
| 출력 방향 | Direction 0 | DIRECTION 1을 매번 보냄 |
| 라벨 크기·간격 | Sensor 메뉴 보정으로 잡힘 | SIZE와 GAP n mm·GAP 0·BLINE 3 mm 중 하나 |
| 인쇄 모드(커터·필러·배치) | Batch Mode | 보내지 않음, 패널 설정이 그대로 쓰임 |
커터 모듈을 달았다면 패널의 TSPL 설정에서 Print mode를 Cutter Mode(커터 사용)나 Cutter Batch(작업 끝에 한 번 자르기)로 바꿔 둡니다. 인쇄 방식은 디자이너에서 직접감열(SET RIBBON OFF)이나 열전사(SET RIBBON ON)를 고를 때만 명령이 붙고, 처음 상태인 "프린터 설정"에서는 SET RIBBON 줄 자체가 빠집니다.
센서 위치와 용지 타입
갭 센서는 4~8인치 구간에서, 블랙마크 센서는 용지 전폭에서 위치를 옮기며, 센서 몸체의 ▽ 표시가 실제 감지 지점입니다. 롤을 걸 때 갭이나 검은 마크가 이 표시 아래를 지나가도록 센서를 밀어 두어야 디자이너의 용지 타입 설정과 본체 감지가 맞아떨어집니다.
갭 라벨은 간격 2mm 이상이어야 하며, 디자이너 갭 길이 칸의 숫자가 GAP 명령으로 갑니다. 블랙마크는 높이 2mm·폭 8mm 이상이 조건이고, 디자이너가 보내는 BLINE은 3mm로 정해져 있습니다. 블랙마크 롤은 인쇄설정의 블랙마크 자동감지로 AUTODETECT를 보낸 뒤 전원을 다시 켜고, 갭 롤이라면 터치 화면 Sensor 메뉴의 Auto Calibration으로도 센서를 맞춥니다.
600m 리본 폭과 헤드 압력
리본은 1인치 지관에 최대 600m, 외경 90mm까지 걸고 폭은 110~254mm입니다. 잉크면 방향은 안쪽 감김과 바깥쪽 감김 둘 다 받고, 리본 인코더 센서 덕분에 컬러 리본도 씁니다. 착한라벨 왁스 리본 300M 옵션 가운데 이 폭 범위에 드는 것은 110mm 한 가지뿐이라, 110mm보다 넓은 라벨에는 스토어 옵션 밖의 넓은 리본이 필요합니다.
두께 0.19mm를 넘는 용지를 쓰거나 리본에 주름이 잡히면 헤드 좌우의 압력 손잡이를 1~5단계에서 맞춥니다. 주름이 라벨 오른쪽 아래에서 왼쪽 위로 번지면 왼쪽 손잡이를 한 단계씩 낮추고, 왼쪽이 이미 1단계라면 오른쪽을 올립니다. 반대 방향 주름은 좌우를 바꿔 같은 순서로 맞춥니다.
POWER·ON-LINE·ERROR 램프로 보는 멈춤 원인
- ON-LINE이 깜박이면 일시정지 상태이거나 데이터를 받는 중이고, PAUSE 키로 다시 이어 갑니다.
- ERROR가 켜진 채면 헤드 기구(캐리지)가 열렸거나 커터 오류입니다. 헤드 기구를 닫아 잠금이 걸리게 하고, 커터를 달았다면 연결 케이블이 제대로 꽂혔는지 봅니다.
- ERROR가 깜박이면 용지 없음, 용지 걸림, 리본 없음 가운데 하나입니다. 리본이나 라벨이 떨어졌으면 새 롤로 갈고, 롤이 남았는데 잘못 걸렸다면 다시 겁니다. 걸린 라벨이 있으면 빼낸 뒤 센서 보정과 디자이너 라벨 크기를 확인합니다.
라벨을 건너뛰며 찍힐 때는 라벨 크기 설정, 센서 감도, 센서에 쌓인 먼지 순으로 봅니다. 먼지는 블로어로 불어 내고 Auto 또는 Manual 보정을 다시 돌립니다.
라벨 디자인·인쇄
라벨 디자인과 인쇄 설정은 무료 라벨 프로그램 착한라벨 디자이너와 사용 설명서 인쇄 장을 참고하세요.
자주 묻는 질문
- 상품명의 '인쇄폭216mm'와 219.5mm 가운데 어느 쪽이 TTP-384MT인가요?
- 216mm는 같은 시리즈의 203dpi 모델 TTP-286MT 인쇄 폭입니다. 300dpi인 TTP-384MT의 최대 인쇄 폭은 219.5mm입니다.
- 폭 100mm 롤을 TTP-384MT에 걸어도 되나요?
- TTP-384MT가 받는 용지 폭은 101.6~241.3mm라서 101.6mm보다 좁은 롤은 규격에 들지 않습니다. 4인치 안팎의 라벨은 TTP-247·TTP-345 같은 데스크톱 모델의 용지 범위(20~112mm)에 맞습니다.
- 커터 모드는 디자이너에서 켜나요?
- 디자이너가 보내는 TSPL에는 커터 명령이 없어서, 본체 터치 화면의 TSPL 설정에서 Print mode를 Cutter Mode 또는 Cutter Batch로 바꿉니다. 커터 모드일 때 용지 폭은 101.6~215.9mm로 좁아집니다.
