40×20mm 이하 라벨에서는 모니터로 보기 좋은 디자인이 그대로 찍히지 않습니다. 라벨프린터는 검은 점과 흰 바탕 두 가지로만 찍고, 203dpi 헤드의 점 하나가 약 0.125mm라서 가는 획·옅은 회색·가장자리에 붙은 글자가 먼저 사라집니다. 글꼴 크기, 가장자리 여백, 흑백 대비 세 가지를 점 단위로 계산해 두면 첫 시험 인쇄에서 고칠 곳이 크게 줄어듭니다.
글꼴 크기를 mm와 점으로 바꾼 표
착한라벨 디자이너의 글자 크기 칸은 pt 단위로 1~200을 받습니다. 1pt는 1/72인치, 약 0.353mm이고, 이 크기는 글자 한 벌이 들어가는 상자 높이라서 실제 대문자·숫자는 그보다 작게 찍힙니다.
| 글자 크기 | 상자 높이 | 203dpi 점 수 | 300dpi 점 수 |
|---|---|---|---|
| 5pt | 1.76mm | 14 | 21 |
| 6pt | 2.12mm | 17 | 25 |
| 8pt | 2.82mm | 23 | 33 |
| 10pt | 3.53mm | 28 | 42 |
| 12pt | 4.23mm | 34 | 50 |
ZPL·TSPL·EZPL 직접 인쇄에서 디자이너는 6pt 이하 글자를 3~4배 크게 그린 뒤 줄여 넣고, 203dpi에서는 6pt 이하, 300dpi에서는 4pt 이하 글자에 외곽선을 한 번 더 둘러 획을 보강합니다. 보강 굵기는 6pt에서 글자 크기의 1%, 5pt에서 1.5%라 가는 명조 계열 획을 살리기에는 모자랍니다. 203dpi로 6pt 이하를 여러 줄 찍는다면 두껍게(Ctrl+B)를 켜고 고딕 계열 글꼴을 고르며, 해상도별 한글 획 비교는 프린터 해상도 고르기 글에 이어집니다.
규정이 정한 최소 글자 높이
식품·물류 라벨처럼 규정이 걸린 라벨은 글자를 줄일 수 있는 하한이 mm로 정해져 있습니다. 모두 글꼴 pt가 아니라 찍힌 글자의 실제 높이 기준입니다.
| 기준 | 최소 높이 | 적용 대상 |
|---|---|---|
| EU 식품 정보 규정 1169/2011 제13조 | 소문자 x 높이 1.2mm, 포장 최대 면이 80cm² 미만이면 0.9mm | EU 판매 식품의 의무 표시 사항 |
| 미국 21 CFR 101.2(c) | 글자·숫자 1/16인치(약 1.6mm) | 미국 식품 포장의 주 표시면·정보 표시면 의무 표시(소포장 예외 별도) |
| GS1 물류 라벨 지침 | 바코드 아래 사람이 읽는 문자 3mm | SSCC가 들어간 물류 라벨 |
x 높이 1.2mm는 상자 높이 1.2mm(약 3.4pt)와 다릅니다. 소문자 x는 글꼴 상자보다 한참 낮게 그려지므로, 규정을 맞춰야 하는 라벨은 크기를 넉넉히 잡아 한 장 찍은 뒤 자로 x나 숫자 높이를 직접 재어 확인합니다.
가장자리 여백과 인쇄 위치 오차

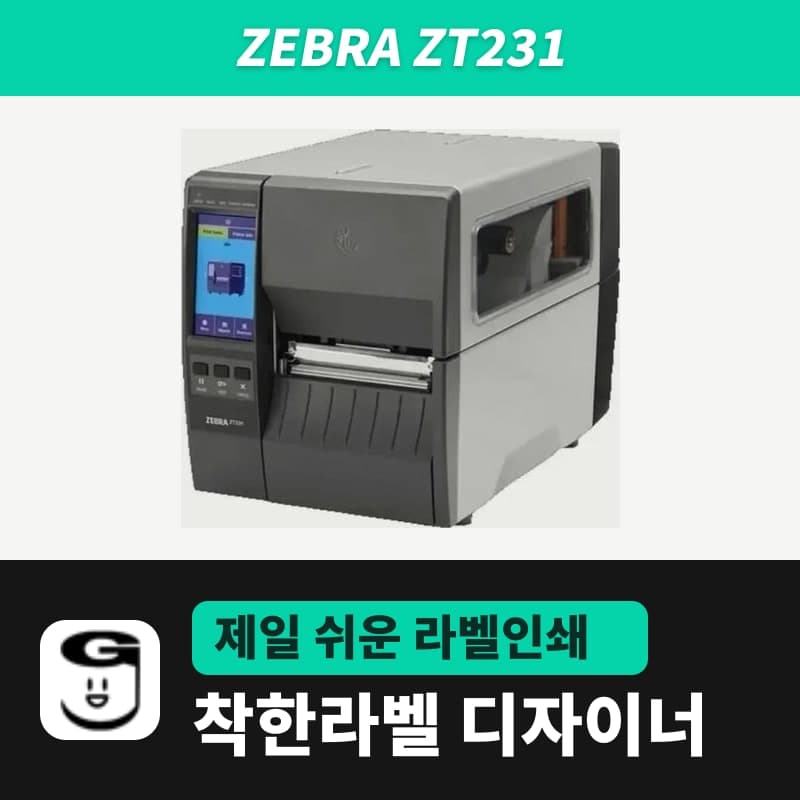

제브라 ZT231의 인쇄 위치 허용 오차는 간격 있는 라벨에서 세로 ±1.0mm, 한 롤 안에서 가로 ±1.0mm입니다. 가장자리에 1mm 안쪽으로 붙인 글자와 선은 이 오차만으로 잘리므로, 중요한 글자는 네 변에서 1mm보다 안쪽에 둡니다.
- 30×10mm 라벨이면 사방 1.2mm를 비우고 남는 27.6×7.6mm 안에 배치합니다. 디자이너의 줄 높이는 글자 크기의 1.2배라 6pt 세 줄은 7.62mm로 0.02mm 넘치고, 5pt 세 줄은 6.35mm로 들어갑니다.
- 테두리 선을 라벨 외곽에 딱 맞춰 그리면 ±1.0mm 오차만큼 한쪽 선이 사라지거나 옆 라벨로 넘어가므로, 40×20mm 이하 라벨에서는 외곽 테두리를 빼는 쪽이 깔끔합니다.
- 인쇄가 한쪽으로 치우쳐 나오면 인쇄설정 고급 설정의 상하 오프셋(−20~20mm)과 좌우 오프셋(−10~10mm)을 0.1mm 단위로 움직입니다. 같은 칸의 좌측·우측 여백(0~3.5mm)은 프린터가 찍지 못하는 가장자리 폭을 넣는 칸이라 위치 이동에 쓰지 않으며, 두 칸의 그림 설명은 인쇄 장 고급 설정 항목에서 찾습니다.
인쇄설정에서 해상도를 바꾸거나 불러오기로 열면 300dpi 문서는 화면 배율이 60%로 바뀌는 식이라, 크기 판단은 모니터가 아니라 줄자와 모눈으로 합니다. 줄자·모눈 2가지는 프로그램 설정에서 켜고 끄며 처음에는 둘 다 켜져 있습니다.
흑백 대비: 회색은 검정 아니면 흰색
디자이너가 ZPL·TSPL·EZPL 프린터로 직접 보내는 인쇄는 라벨을 흑백 1비트 그림으로 바꿉니다. 이때 밝기 0~255 가운데 128 미만인 점만 검정으로 찍히고 나머지는 모두 흰색이 되며, 중간 회색은 남지 않습니다.
| 화면의 색 (RGB) | 밝기(BT.601 가중) | 라벨에 찍히는 결과 |
|---|---|---|
| 검정 (0, 0, 0) | 0 | 검정 |
| 빨강 (255, 0, 0) | 76 | 검정 |
| 중간 회색 (128, 128, 128) | 128 | 흰색(사라짐) |
| 노랑 (255, 255, 0) | 226 | 흰색(사라짐) |
이 기준이 결과를 바꾸는 곳은 두 군데입니다. 하나는 인쇄 시 강제 흑백 변환을 끈 이미지로, 회색 배경 띠나 옅은 색 글자가 든 그림은 위 표의 128 기준대로 통째로 사라지거나 검게 찍힙니다. 다른 하나는 가는 획의 가장자리로, 점 하나(203dpi 약 0.125mm)의 절반도 덮지 못하는 획 부분은 흰색으로 떨어져 5pt 이하 가는 글꼴의 획이 끊겨 보입니다.
- 도구 패널의 이미지로 넣은 개체는 강제 흑백 변환이 켜진 채 시작합니다. 이 변환은 128 고정값 대신 그림마다 밝기 분포를 보고 경계를 새로 잡아(오츠 방식) 어두운 쪽을 검정, 밝은 쪽을 흰색으로 나누고, 투명 부분은 비워 둡니다. 흰 바탕과 회색 띠 두 가지 밝기만 있는 그림이면 경계가 두 밝기 사이에 잡혀 띠 전체가 검정으로 찍히므로, 원본을 흰 바탕에 검은 선만 남긴 로고로 바꿉니다.
- 칸 구분은 회색 띠 대신 선이나 반전(검정 바탕에 흰 글자)으로 하고, 선은 도형 속성의 두께 칸 아래 안내대로 3.0pt(약 1.06mm) 이상으로 둡니다.
- 반전 글자는 흰 획이 검은 바탕에 묻히지 않는지 1장 시험 인쇄로 먼저 보고, 묻히면 글자를 1~2pt 키웁니다.
강제 흑백 변환 체크 칸의 위치는 이미지 장에서, 좁은 칸에 긴 품명을 넣을 때 쓰는 장평(0.7~1.3배, 0.1 단위)은 텍스트 장에서 그림으로 봅니다.
