착한라벨 디자이너는 ZPL·TSPL·EZPL 프린터의 기본(RAW) 인쇄에서 라벨 전체를 프린터 해상도에 맞춘 흑백 비트맵으로 그려 보냅니다. 그래서 디자이너에서 고른 DPI가 곧 한 장의 점 수이고, 가로·세로 mm에 dpi를 곱해 25.4로 나눈 뒤 올림한 수가 그대로 인쇄됩니다. 점 하나의 크기는 203dpi 0.125mm, 300dpi 0.085mm, 600dpi 0.042mm입니다.
프린터를 새로 고르는 단계라서 203dpi와 300dpi 가운데 무엇을 살지(바코드 규격 배율, 인쇄 속도)가 궁금하다면 203dpi·300dpi 차이 칼럼(info.woojuoa.co.kr)에서 먼저 봅니다.
착한라벨 디자이너의 해상도 설정 2곳
| 위치 | 고를 수 있는 해상도 | 바뀌는 것 |
|---|---|---|

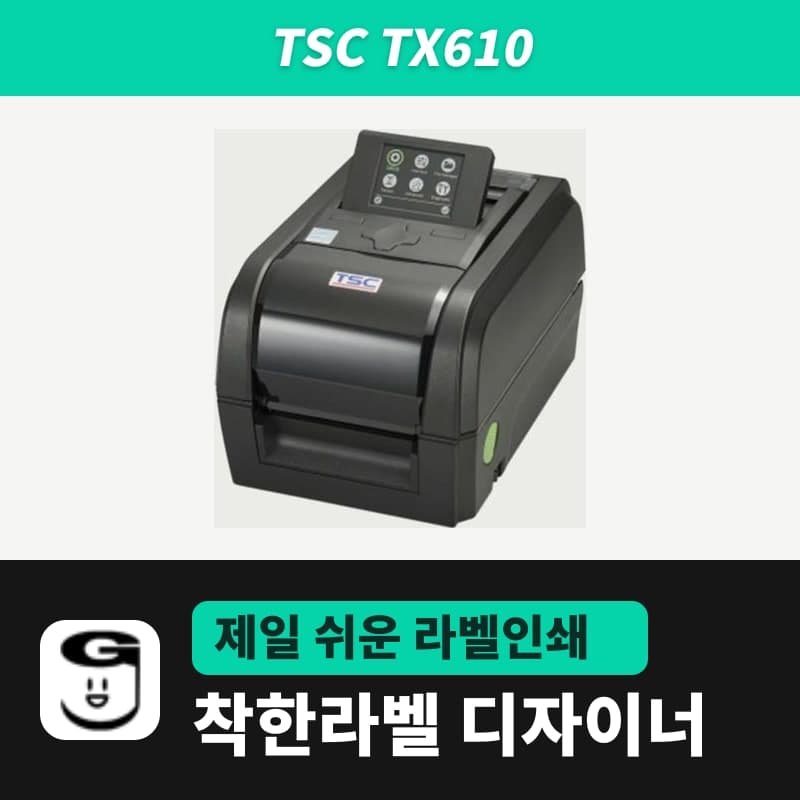

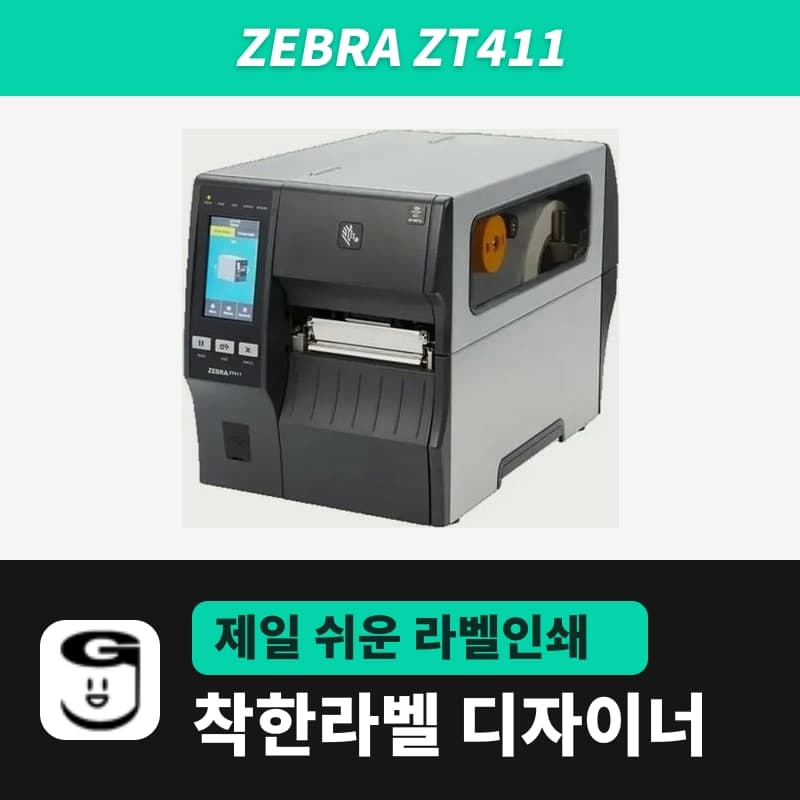

| 프린터 설정 창의 프린터 해상도 (DPI) | 선택한 모델이 지원하는 수치만 (TE210은 203, TX610은 600, ZT411은 203·300·600) | (NEW) 항목·UPC·EAN8처럼 고급설정 탭이 있는 바코드만 새 해상도로 다시 계산, CODE128은 점 수 그대로, 화면 배율도 그대로 |
| 인쇄설정 창의 프린터 해상도 | 203·300·600 DPI 3개 항상 표시 | 화면 배율이 203 이하 100%, 300 60%, 600 30%로 바뀌고, CODE128 같은 1D 바코드는 새 해상도의 6점 폭으로, 2D 바코드는 최소 모듈 크기로 다시 잡힘 |
인쇄설정 창에는 "프린터의 사양과 다른 해상도를 설정하면 인쇄품질이 저하됩니다"라는 경고가 함께 뜹니다. 300dpi 프린터에 203dpi 설정으로 보내면 그림이 가로·세로 모두 3분의 2 남짓으로 줄어 찍히므로, 모델을 바꾼 뒤에는 한 장을 뽑아 자로 가로 길이를 재 봅니다. 모델별로 고를 수 있는 DPI는 호환 프린터 목록에서 확인합니다.
해상도별 점 수 계산표 (50×30mm 라벨 기준)
| 해상도 | 1mm당 점 | 높이 2mm 글자 | 50×30mm 한 장 점 수 | 한 장 비트맵 크기 |
|---|---|---|---|---|
| 203dpi | 약 8점 | 16점 | 400 × 240 | 약 12KB |
| 300dpi | 약 11.8점 | 약 24점 | 591 × 355 | 약 26KB |
| 600dpi | 약 23.6점 | 약 47점 | 1,182 × 709 | 약 105KB |
비트맵 크기는 점 1개를 1비트로 치고, 가로 점 수를 8점 단위로 올려 계산했습니다. 해상도를 203dpi에서 600dpi로 올리면 같은 라벨의 데이터가 약 8.7배가 됩니다.
글자 크기 6pt와 선 두께의 점 수
디자이너의 글자 크기는 pt 단위이고 1pt는 약 0.353mm입니다. 6pt 글자의 글자 틀 높이 약 2.1mm는 203dpi에서 17점, 300dpi에서 25점, 600dpi에서 50점으로 그려집니다.

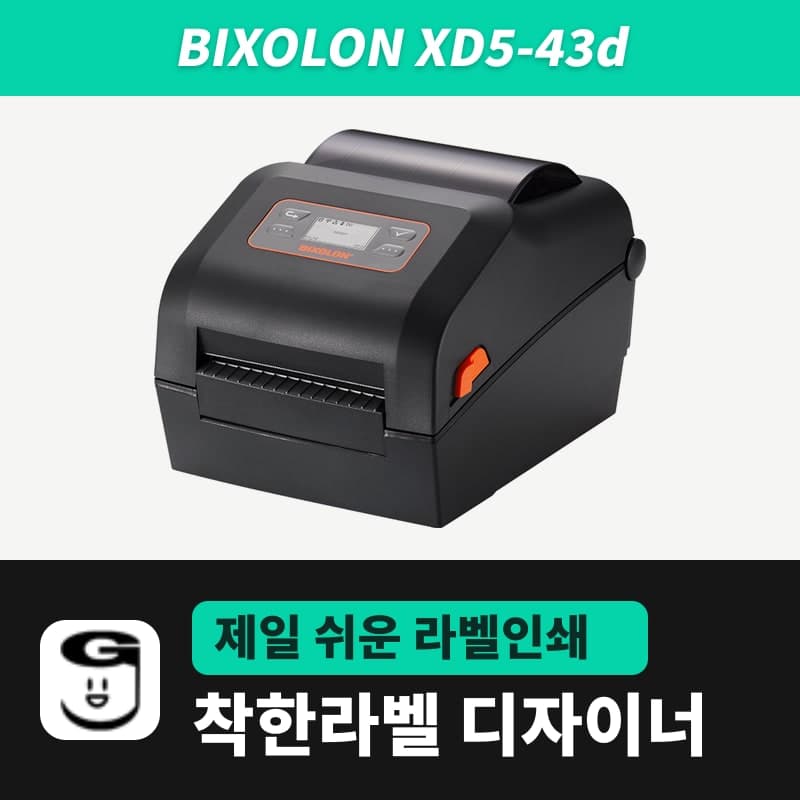

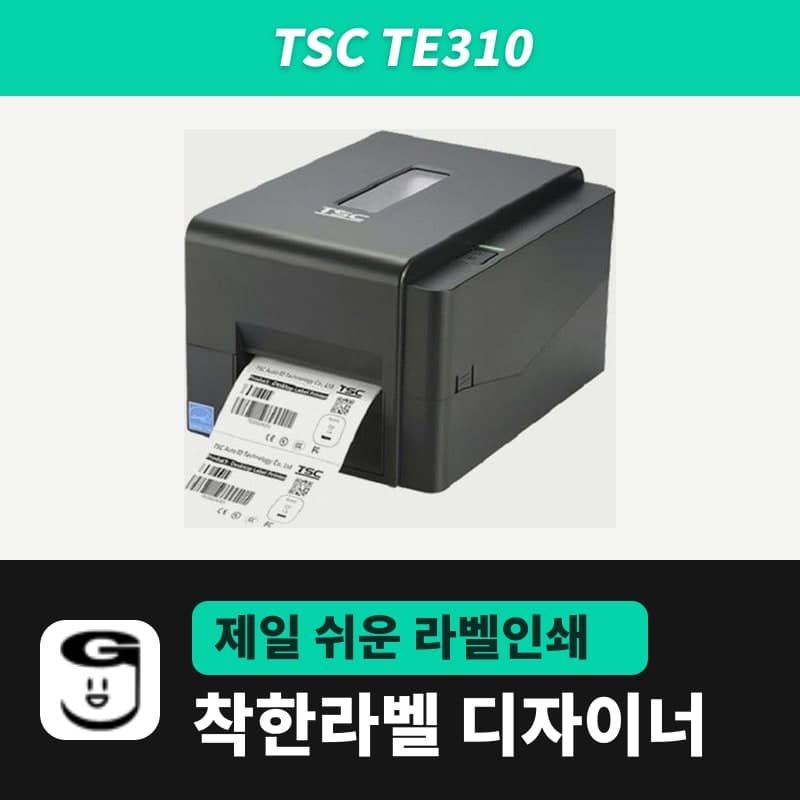

그 17점 안에 획과 획 사이 틈이 모두 들어가야 하므로, 받침 있는 한글처럼 획이 세로로 여러 겹 쌓이는 글자는 같은 높이의 숫자보다 먼저 뭉개집니다. 폭 30~40mm 라벨에 원산지·중량·날짜를 여러 줄 넣을 때 빅솔론 XD5-43d나 TSC TE310 같은 300dpi 모델이면 같은 글자에 1.5배 가까운 점이 쓰입니다.
선 두께는 요소마다 계산이 다릅니다. 새 표의 테두리 3pt는 약 1.06mm라 203dpi에서 8점 남짓으로 찍히지만, 도형의 두께 3pt는 프린터 점 3개(203dpi 0.375mm, 300dpi 0.25mm)로 찍혀 해상도가 높을수록 가늘어집니다. 그래서 표·도형 장의 3pt 이상 기준은 300dpi 이상 프린터의 도형에서 더 엄격히 지킵니다.
라벨 크기별 전송량 (50×30mm와 100×150mm)
라벨이 크면 글자를 키울 여유가 생기는 대신 데이터가 면적에 비례해 불어나, 100×150mm 송장 한 장은 203dpi에서 800 × 1,199점, 약 120KB이고, 600dpi에서는 2,363 × 3,544점, 약 1MB입니다.
- 같은 내용을 여러 장 찍을 때는 라벨에 인쇄 카운터가 없는 한 디자이너가 한 장 분량만 보내고 매수는 ZPL ^PQ, TSPL PRINT 1,n으로 프린터가 되풀이하므로 크기 부담이 적습니다.
- 엑셀 연동처럼 한 장마다 내용이 달라지면 장마다 새 비트맵이 가서, 600dpi 100×150mm 100장은 약 105MB를 보내야 합니다.
- 30×10mm처럼 작은 라벨은 600dpi여도 한 장 약 2만 바이트라, 부담보다 글자 선명도 이득이 큽니다.
바코드 막대 폭의 점 단위 단계
1D 바코드 막대는 점 단위로만 굵어집니다. 새로 넣은 CODE128의 막대 폭은 0.250mm에 가장 가까운 점 수로 잡혀 203dpi는 2점(0.250mm), 300dpi는 3점(0.254mm)이 됩니다. 203dpi에서 한 단계 올리면 0.375mm로 50% 굵어지고, 300dpi에서는 0.339mm로 약 33% 굵어져 라벨 폭에 맞추기가 수월합니다. 막대 폭과 스캔 문제는 바코드가 안 읽힐 때에서 이어서 다룹니다.
