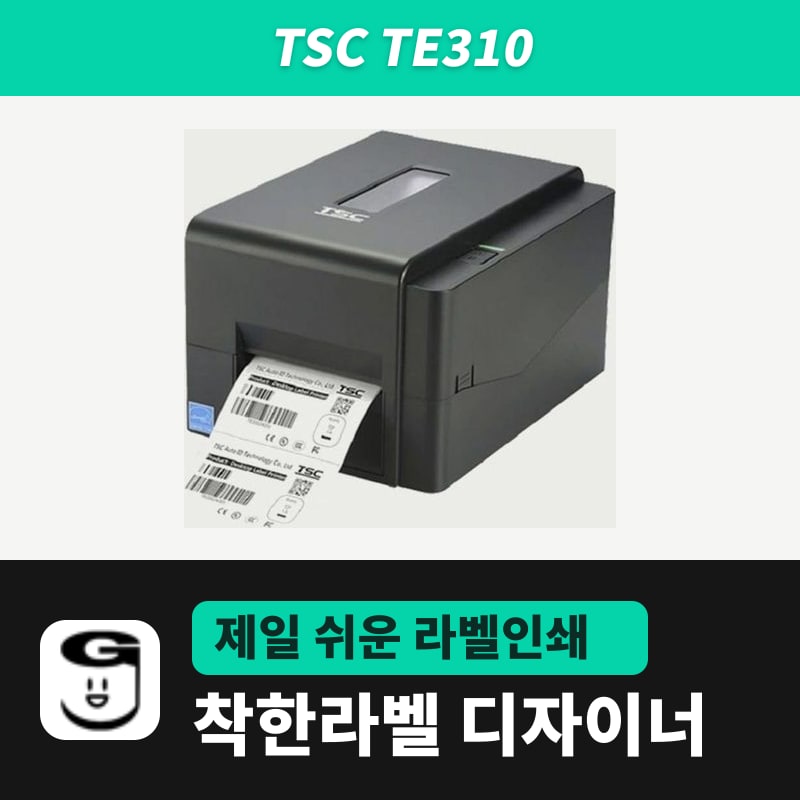

TSC TE310 라벨프린터

TE310에 연결해 놓고 디자이너 모델을 203dpi 항목으로 잘못 두면, 글자와 바코드가 화면 크기의 약 68%로 줄어 나옵니다. 헤드는 1mm에 약 11.8점을 찍는데 디자이너는 1mm를 8점으로 그려 보내기 때문이고, 모델 칸을 TE310(TSPL·300 DPI)으로 두면 그림도 11.8점 기준으로 만들어집니다. 헤드가 실제로 찍는 폭은 105.7mm까지입니다.

300dpi에서 라벨 폭이 점으로 바뀌는 계산

디자이너는 라벨을 비트맵으로 그릴 때 mm에 해상도를 곱하고 25.4로 나눈 뒤 소수점을 올려 점 수를 정합니다. 같은 라벨도 TE310용으로 그리면 가로 점 수가 약 1.48배가 되고, 점 하나는 0.084mm로 203dpi 모델의 0.125mm보다 작습니다.

Windows 프린터 이름에 "TE310"이 들어 있으면 모델과 300 DPI가 자동으로 채워지므로, 위의 크기 줄어듦은 이름이 바뀐 프린터를 쓰거나 모델을 손으로 고른 경우에 생깁니다.

해상도를 옮기는 경우에는 바코드가 따로 움직입니다. 프린터 설정 창에서 해상도를 203에서 300으로 바꾸는 순간 디자이너가 문서 안 바코드의 굵기·모듈 크기를 새 해상도에 맞춰 다시 계산하므로, 인쇄 전에 한 장 뽑아 스캐너로 읽혀 봅니다. 모듈 크기와 오류 정정 레벨 설정은 가이드 바코드 장에 있습니다.

인쇄 폭 105.7mm와 라벨 폭

용지는 20~112mm 폭까지 걸립니다. 폭 100mm 라벨은 한 면 전체에 인쇄되고, 그보다 넓은 라벨은 105.7mm 바깥이 비어 나옵니다. 디자이너 라벨 크기에는 실제 라벨 폭을 넣되, 글자·바코드는 105.7mm 안에 배치합니다.

필오프·커터 모드의 라벨 길이

대리점 옵션인 필오프 모듈을 달면 라벨 길이 25.4~152.4mm(1~6인치)에서만 한 장씩 떼어 내고, 커터 모드는 25.4mm부터 최대 인쇄 길이 11,430mm까지 자릅니다. 그러니 디자이너 라벨 세로를 25.4mm보다 짧게 잡은 양식은 두 모드 모두 맞지 않습니다.

디자이너가 TE310에 보내는 TSPL 명령에는 크기·갭·인쇄 방향·리본·농도·속도와 라벨 그림이 들어가고, 떼어 내기나 자르기 명령은 없습니다. 인쇄 후 동작은 센서 보정을 마친 뒤 TSC Console의 Printer Configuration → Common 탭 Post-Print Action에서 모듈에 맞게 정해 둡니다.

리본과 인쇄 방식

TE310은 리본 롤 규격이 203dpi 형제 TE210과 똑같아, 코팅면 방향·길이별 외경·폭 조건은 TE210 페이지 리본 절을 그대로 따릅니다. 인쇄 방식 칸과 명령의 대응은 TTP-247 페이지 표에 있습니다.

좌우 잘림·작은 라벨 위치 어긋남

TSC가 드라이버에서 맞추라고 한 세로 오프셋은 "이미지로 인쇄"에 체크해 드라이버로 인쇄할 때 쓰는 설정입니다. 기본 RAW 인쇄에서는 디자이너 고급 설정의 상하 오프셋이 그 역할을 합니다.
