TSC TTP-247 라벨프린터

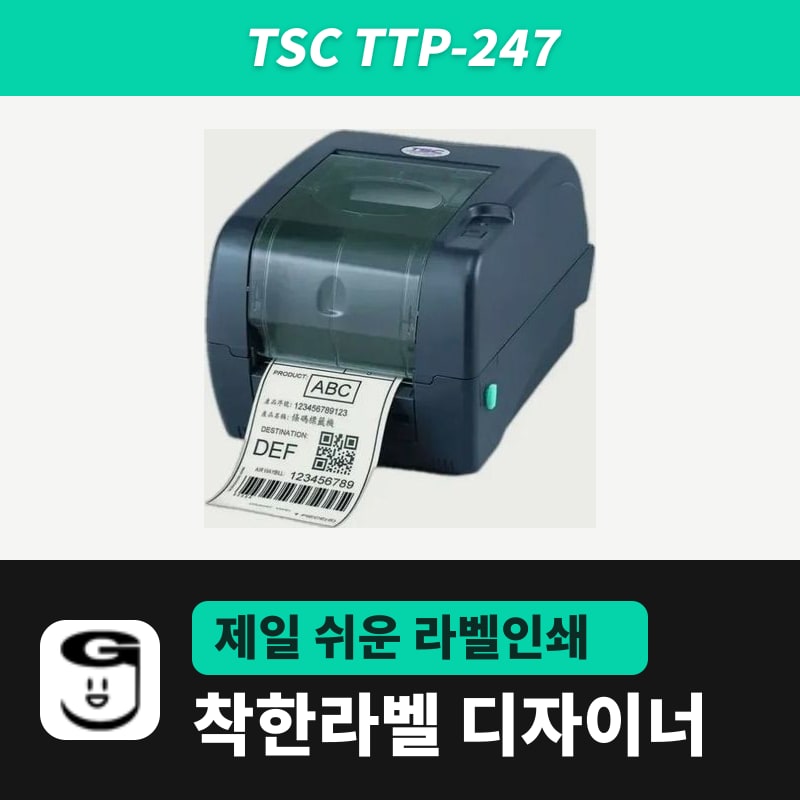

TTP-247은 걸린 리본을 본체가 스스로 알아채 열전사와 감열 중 하나로 동작하는 TSC 4인치 데스크톱 프린터입니다. 착한라벨 디자이너 모델 목록에도 판매명 그대로 TSPL·203dpi 프린터로 올라 있어서, 인쇄 방식 칸을 어떻게 두느냐에 따라 그 자동 판별을 따를지, 디자이너가 방식을 정해 보낼지가 달라집니다.

인쇄 방식 칸 세 가지와 TTP-247의 리본 판별

감열지와 리본 라벨을 번갈아 쓰는 곳은 처음 상태인 "프린터 설정"에 두고 롤만 바꿔 끼우면 설정을 건드릴 일이 줄어듭니다. 한 가지 방식만 쓰는 곳이라면 직접감열이나 열전사를 골라 두어, 인쇄 작업마다 SET RIBBON 명령으로 방식을 못 박아 보냅니다.

갭·연속·블랙마크 롤별 설정

• 라벨 사이가 떨어진 갭 라벨은 용지 타입을 갭 라벨로 둡니다. 옆의 갭 길이 칸(처음 3mm, 0~20mm, 0.5mm 단위)에 넣은 숫자가 GAP n mm,0 mm 명령으로 TTP-247에 전달되므로, 실제 롤의 간격을 자로 재서 넣습니다.
• 끊김 없는 연속 롤은 연속용지를 고릅니다. 이때는 GAP 0 mm,0 mm가 나가고, 한 장을 어디서 끊을지는 디자이너에 입력한 라벨 세로 크기가 결정합니다.
• 뒷면에 검은 띠가 있는 롤은 블랙마크를 고릅니다. 디자이너는 마크 크기와 상관없이 BLINE 3 mm,0 mm를 고정으로 보내므로, 마크 위치는 TTP-247 쪽 센서가 읽게 해야 합니다.
• TTP-247의 블랙마크 센서는 위치를 옮길 수 있습니다. 마크가 지나가는 줄에 센서를 맞춘 뒤 블랙마크 아래에 나타나는 블랙마크 자동감지 버튼을 누르면 AUTODETECT 명령이 가고, 안내대로 전원을 껐다 켜야 새 기준으로 찍힙니다.

갭 라벨이나 연속 롤로 바꾼 뒤 첫 장 위치가 밀리면 리본 메뉴의 문제해결 버튼으로 프린터 문제해결 창을 엽니다. 거기서 TTP-247을 고르고 자동 감지를 누르면 같은 AUTODETECT 명령이 전송됩니다. 화면 그림은 가이드 인쇄 장의 문제해결 절에 있습니다.

TTP-247 용지·리본 범위와 디자이너 라벨 크기

본체 안 롤 거치대에는 외경 127mm까지의 롤이 들어가고, 지관은 안지름 1인치(25.4mm)부터 3인치(76.2mm)까지 맞습니다. 인쇄면이 바깥을 향해 감긴 롤이어야 하며, 용지 폭 20~112mm·두께 0.06~0.19mm 범위에서 헤드가 찍는 폭은 108mm가 끝입니다.

본체는 라벨 한 장을 10~2,286mm 길이로 찍지만, 디자이너 라벨 크기 칸은 가로·세로 모두 1000mm가 한계입니다. 1m를 넘는 띠 라벨은 디자이너에서 한 장으로 설계되지 않습니다.

리본은 1인치 지관에 감긴 300m 롤을 외경 67mm까지 걸고, 잉크면이 바깥이어야 하며 폭은 40~110mm입니다. 왁스 리본은 300M 상품에서 40mm부터 110mm까지 10mm 간격 폭을 고르면 이 조건에 들고, 잉크면 방향은 롤 끝면의 OUTSIDE 글자로 확인합니다. 리본 없이 찍을 때는 착한라벨 감열 롤라벨을 걸면 됩니다.

LED 색으로 읽는 TTP-247 상태

TTP-247 앞면에는 초록·주황·빨강 세 색으로 켜지는 LED 하나와 FEED 버튼 하나가 있습니다.

일시정지로 깜박이는 초록은 FEED 버튼을 한 번 누르면 멈췄던 작업이 이어집니다. 빨강 깜박임에서 라벨이 다 떨어진 경우라면 새 롤을 걸고 FEED 버튼을 눌러 이어 찍고, 롤이 남았는데도 깜박이면 프린터 설정이 틀어진 것이라 본체를 초기화합니다. 리본이 떨어졌을 때는 새 리본 롤을 걸고, 라벨이 걸렸을 때는 아래 순서를 따릅니다.

라벨이 걸려 멈추는 경우는 센서 감도가 롤과 맞지 않았거나, 설정된 라벨 크기가 실제 롤과 다르거나, 센서 근처에 라벨이 끼었을 때입니다. 디자이너에서 보낸 작업이라면 인쇄설정의 라벨 가로·세로가 롤과 같은지 먼저 보고, 끼인 라벨을 뺀 뒤 자동 감지를 다시 돌립니다.
