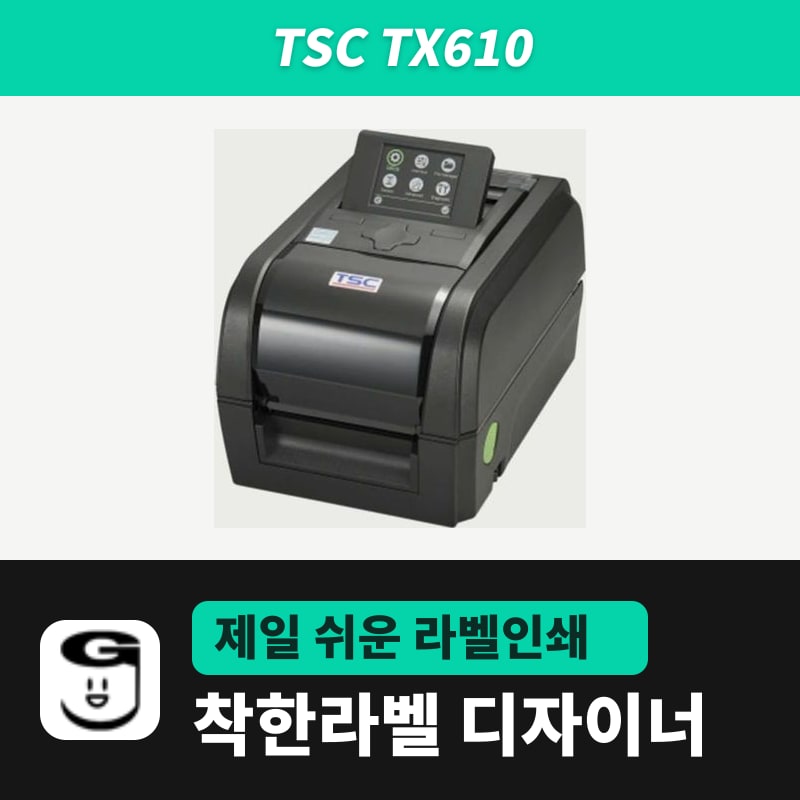

TSC TX610 라벨프린터

착한라벨 디자이너가 TSC TX610으로 50×30mm 라벨 한 장을 보내면 비트맵만 약 105KB로, 203dpi 기종에 보낼 때의 여덟 배를 넘습니다. 1mm를 약 23.6점으로 그리는 600dpi 모델이라서이고, 여러 장·연속번호 작업의 전송 시간도 이 크기를 따라 늘어납니다.

본체 쪽에서는 3.5인치 컬러 LCD와 버튼 6개가 TX 시리즈 가운데 이 모델에만 기본으로 달려, 센서 보정과 설정표 인쇄를 PC 없이 MENU 아래 메뉴에서 끝냅니다. 리본 끝 센서와 실시간 시계도 기본이며, 인쇄 폭은 106mm, 한 장 길이는 2,540mm까지입니다.

600dpi 라벨 한 장의 데이터 크기

디자이너 모델 목록의 TX610은 TSPL 명령어, 600dpi 한 가지로 등록돼 있어 흑백 비트맵을 BITMAP 명령에 실어 보냅니다. 공용 양식 50×30mm 상품 바코드라면 가로 1,182점·세로 709점, 한 줄에 148바이트이고, 203dpi 기종용으로는 같은 양식이 약 12KB에 그칩니다.

장마다 달라지는 라벨은 50장 분량씩 묶어 한 번에 넘기고 묶음 사이에 2초를 쉬므로, 일련번호 수천 장을 걸면 전송이 장 수에 비례해 길어집니다.

LCD 메뉴와 디자이너 명령의 관계

• 롤을 갈았으면 MENU 버튼으로 들어가 Sensor 항목의 Auto Calibration에서 Gap, Black Mark, Continuous 중 걸어 둔 용지를 고릅니다. PC 쪽에서 하려면 디자이너 문제해결 창의 자동 감지를 눌러 AUTODETECT 한 줄을 TX610에 보냅니다.
• LCD의 TSPL 메뉴에서 바꾼 Density(처음 8)와 Speed는 디자이너로 인쇄하는 순간 덮입니다. 디자이너가 매 작업마다 DENSITY·SPEED 줄을 보내기 때문이며, 진하기는 디자이너 인쇄 창의 농도(0~15, 처음 11)에서 맞춥니다.
• 인쇄 방향도 디자이너가 DIRECTION 1을 매번 싣기 때문에 패널의 Direction 설정과 관계없이 정해집니다. 방향을 뒤집어야 하면 인쇄 옵션의 "180° 회전 인쇄"를 씁니다.
• 디자이너가 보내는 TSPL 줄(SIZE·GAP·DIRECTION·DENSITY·SPEED·BITMAP·PRINT)에는 Print mode가 없어 LCD에서 고른 모드가 그대로 쓰입니다. 처음 설정인 Batch Mode는 인쇄를 마친 라벨을 절취판 위치까지 밀어 냅니다.
• 작은 QR이나 가는 글자가 끊겨 나오면 Diagnostic 메뉴의 Print Config.로 헤드 시험 패턴이 든 설정표를 찍어, 빠진 점이 있는지부터 확인합니다.

TX610 롤과 리본 조건

라벨은 길이 3mm부터 받고, 디자이너 라벨 세로 한계 1000mm는 TX610의 2,540mm 안에 들어갑니다. 용지 폭 19~112mm·두께 0.055~0.254mm, 인쇄면 바깥 감김, 지관 1~1.5인치에 외경 127mm라는 조건은 TX 시리즈 공통입니다.

리본 롤 규격은 형제 모델과 같아 TX210 페이지 리본 문단을 그대로 따릅니다. 리본 없이 감열 롤라벨에 찍을 때는 인쇄 방식을 직접감열로 둡니다. Windows 등록에 쓰는 TSC 통합 드라이버로 올린 이름에 TX610이 있으면 모델과 600 DPI가 함께 채워집니다.
