디자이너에서 TX210 최대 길이만큼 긴 라벨을 만들 수 있나요?

디자이너 라벨 세로는 새 문서 창에서 1~1000mm, 인쇄설정 패널에서 5~1000mm까지입니다. TX210은 한 장 25,400mm까지 받지만 디자이너로 만드는 한 장은 1m가 한계입니다.

TX210을 이더넷으로 연결해도 디자이너 설정이 같나요?

디자이너는 Windows에 등록된 프린터 이름으로 TSPL 명령을 보내므로, 그 프린터가 USB로 붙었든 이더넷 포트로 등록됐든 모델·인쇄 옵션은 그대로입니다. TX210 이더넷은 10/100Mbps 기본 탑재입니다.

3인치 지관 라벨 롤도 TX210에 걸 수 있나요?

본체 안에는 지관 안지름 25.4~38.1mm, 외경 127mm까지의 롤만 들어갑니다. 3인치 지관 롤은 외부 롤 거치대(설명서는 사용자 옵션, 데이터시트 V0322는 대리점 옵션으로 표기)(3인치 지관용 라벨 스핀들)에 걸고, 본체 뒤쪽 외부 라벨 투입구로 용지를 넣습니다.

TSC · 라벨프린터

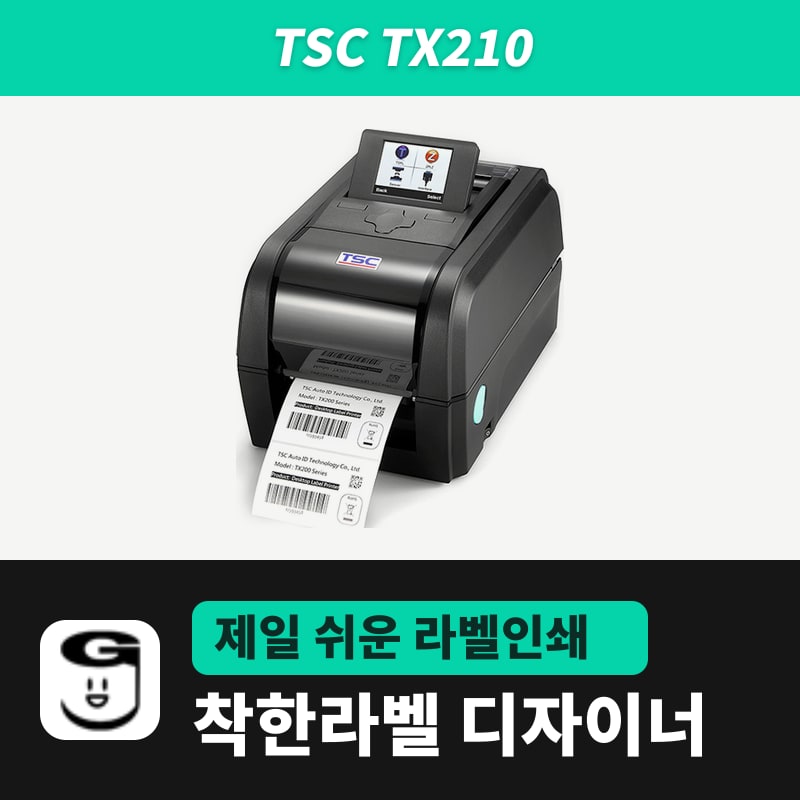

TSC TX210 라벨프린터

초당 203mm, 인쇄 폭 108mm, 한 장 25,400mm는 TSC TX 시리즈 세 모델 가운데 TX210만의 수치로, 100×150mm 배송 라벨처럼 큰 라벨을 많이 뽑는 쪽에 맞습니다. 착한라벨 디자이너 모델 TX210(TSPL, 203dpi)을 고른 뒤 걸어 둔 롤에 맞춰 인쇄 방식과 용지 타입만 바꾸면 됩니다.

인쇄 방식: 열전사 · 감열
해상도: 203dpi(8점/mm)
최대 인쇄 속도: 203mm/s (8ips)
최대 인쇄 폭: 108mm
라벨 길이: 3~25,400mm
용지 폭·두께: 19~112mm, 0.055~0.254mm

구매 링크 보기

사양

인쇄 방식	열전사 · 감열
해상도	203dpi(8점/mm)
최대 인쇄 속도	203mm/s (8ips)
최대 인쇄 폭	108mm
라벨 길이	3~25,400mm
용지 폭·두께	19~112mm, 0.055~0.254mm
용지 롤	외경 127mm, 지관 안지름 25.4~38.1mm, 인쇄면 바깥 감김
용지 종류	연속지, 갭 라벨(다이컷), 블랙마크, 팬폴드, 노치
리본	300m, 1인치 지관, 외경 67mm 이하, 잉크면 바깥
리본 폭	40~110mm
센서	투과형 갭, 반사형 블랙마크(위치 조절), 리본 엔코더, 헤드 열림 (리본 끝 센서는 공장 옵션)
조작부	아이콘 8개 LED 패널, FEED/PAUSE 버튼 1개 (3.5인치 컬러 LCD는 공장 옵션)
명령어	TSPL-EZD (EPL·ZPL·ZPL II·DPL 호환)
인터페이스	USB 2.0, RS-232, USB 호스트, 이더넷 10/100Mbps
전원	외장 어댑터 출력 DC 24V 3.75A 90W
착한라벨 디자이너 모델	TX210 (TSPL, 203dpi)
동작 환경	5~40°C, 습도 25~85%(결로 없음)
크기·무게	226×198×332mm, 3.75kg

TX210은 TSC TX 시리즈 세 모델 가운데 203dpi 모델입니다. 초당 203mm까지 찍고 한 장 길이를 25,400mm까지 받으며, 인쇄 폭도 108mm로 TX310·TX610(106mm)보다 2mm 넓어 폭 100mm 배송 라벨을 좌우 여유를 두고 찍습니다.

본체 앞에는 큰 아이콘 8개가 켜지는 LED 패널과 FEED/PAUSE 버튼 하나만 있습니다. 3.5인치 컬러 LCD는 TX210에서 공장 옵션이라, 표준 구성에서는 센서 보정을 버튼 조작이나 착한라벨 디자이너가 보내는 명령으로 합니다.

롤 종류별 디자이너 인쇄 옵션

착한라벨 디자이너 모델 목록에는 TX210이 TSPL 명령어, 203dpi 한 가지로 올라 있습니다. TSC 통합 드라이버로 Windows에 등록한 이름에 TX210이 들어 있으면 프린터 모델과 해상도가 함께 채워지고, 아니면 프린터 모델 칸에서 TX210을 검색해 고릅니다.

걸어 둔 롤	인쇄 방식	용지 타입과 입력할 것
감열 갭 라벨(리본 없음)	직접감열	갭 라벨, 갭 길이 칸에 롤의 실제 간격
아트지 갭 라벨 + 300m 리본	열전사	갭 라벨, 갭 길이 칸에 롤의 실제 간격
간격 없는 연속 감열지	직접감열	연속용지, 잘라 쓸 길이는 문서 세로로
뒷면에 검은 마크가 있는 용지	롤에 맞춰 고름	블랙마크, 마크 위치는 아래 센서 보정으로

각 칸이 TSPL 명령 몇 줄로 바뀌는지는 TTP-247 페이지에 표로 있습니다. 한 작업의 머리에는 SIZE, GAP(또는 BLINE), DIRECTION 1이 먼저 오고 그 뒤에 SET RIBBON이 붙습니다.

LED 모델의 센서 보정 두 경로

PC 쪽에서는 디자이너 리본 메뉴의 문제해결 창에서 "자동 감지"를 누르면 AUTODETECT 명령이 TX210으로 갑니다. 용지 타입이 블랙마크일 때는 인쇄설정 안의 "블랙마크 자동감지" 버튼도 같은 명령을 보내고, 끝나면 프린터 전원을 껐다 켜라는 안내가 뜹니다.

PC 없이 본체만으로 할 때는 전원을 끈 채 FEED 버튼을 누르고 전원을 켠 뒤, LED 색과 깜박임 횟수를 세다가 원하는 단계에서 손을 뗍니다. 보정에 쓰는 단계는 세 가지입니다.

버튼에서 손을 떼는 때	실행되는 보정
빨간색 첫 번째 5회 깜박임	갭·블랙마크 센서 보정
빨간색 네 번째 5회 깜박임	블랙마크 보정
초록색 5회 깜박임	갭 보정

그 사이 빨간색 세 번째 깜박임에서 손을 떼면 본체 설정이 공장 상태로 돌아가니, 갭 보정이 목적이면 빨간 단계를 모두 흘려보내고 초록색이 깜박일 때 뗍니다.

폭 100mm 롤과 300m 리본 고르기

용지는 폭 19~112mm, 두께 0.055~0.254mm이고, 지관 안지름 25.4~38.1mm 롤을 외경 127mm까지 올립니다. 인쇄면이 바깥으로 감긴 롤만 받으며, 연속지·갭 라벨·블랙마크·팬폴드·노치 용지를 씁니다.

착한라벨 감열 롤라벨은 가장 넓은 폭이 100mm라 108mm 인쇄 폭 안에 들어가고, 그중 100×150mm는 디자이너 공용 양식 "배송 안내"와 크기가 같습니다. 지관 안지름은 옵션명에 표기가 없어서, 받은 롤이 25.4~38.1mm 범위인지 확인한 뒤 올립니다.

TX 시리즈 리본 칸은 1인치 지관을 끼우는 300m 롤 전용이라, 착한라벨 왁스 리본에서도 74M 대신 300M 옵션을 고릅니다. 롤이 굵어도 67mm까지만 들어가고, 코팅면이 바깥으로 감겨 있어야 하며, 폭은 40mm부터 110mm까지 받습니다. TX310·TX610도 이 조건이 같습니다.

라벨 디자인·인쇄

라벨 디자인과 인쇄 설정은 무료 라벨 프로그램 착한라벨 디자이너와 사용 설명서 인쇄 장을 참고하세요.

자주 묻는 질문

디자이너에서 TX210 최대 길이만큼 긴 라벨을 만들 수 있나요?: 디자이너 라벨 세로는 새 문서 창에서 1~1000mm, 인쇄설정 패널에서 5~1000mm까지입니다. TX210은 한 장 25,400mm까지 받지만 디자이너로 만드는 한 장은 1m가 한계입니다.
TX210을 이더넷으로 연결해도 디자이너 설정이 같나요?: 디자이너는 Windows에 등록된 프린터 이름으로 TSPL 명령을 보내므로, 그 프린터가 USB로 붙었든 이더넷 포트로 등록됐든 모델·인쇄 옵션은 그대로입니다. TX210 이더넷은 10/100Mbps 기본 탑재입니다.
3인치 지관 라벨 롤도 TX210에 걸 수 있나요?: 본체 안에는 지관 안지름 25.4~38.1mm, 외경 127mm까지의 롤만 들어갑니다. 3인치 지관 롤은 외부 롤 거치대(설명서는 사용자 옵션, 데이터시트 V0322는 대리점 옵션으로 표기)(3인치 지관용 라벨 스핀들)에 걸고, 본체 뒤쪽 외부 라벨 투입구로 용지를 넣습니다.
