디자이너 목록의 PD45와 PD45S 중 무엇을 고르나요?

스토어의 PD-45는 PD45 항목을 고릅니다. 두 항목 모두 ZPL에 203·300 DPI 버튼이라 명령은 같지만, 이름을 맞춰 두면 프린터 설정 창과 상태 표시줄에서 헷갈리지 않습니다.

폭 30mm 라벨에는 30mm 리본을 거나요?

PD45가 받는 리본 폭은 지관 포함 51~110mm입니다. 폭 30mm 라벨에도 51mm 이상 리본을 걸고, 라벨이 리본 폭 안에 들어오게 롤을 맞춥니다.

PD4500B 구성도 네트워크로 여러 PC에서 쓸 수 있나요?

이더넷과 무선랜은 PD4500C에만 있습니다. PD4500B는 USB로 PC 한 대에 연결해 Windows 프린터로 등록하고, 그 PC의 디자이너에서 인쇄합니다.

Honeywell · 라벨프린터

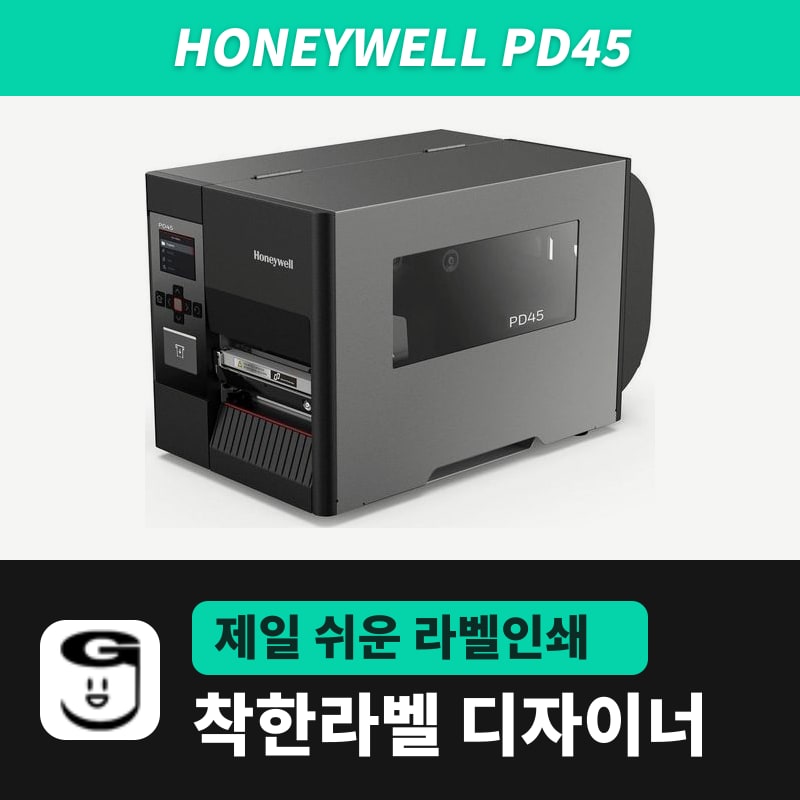

Honeywell PD45 라벨프린터

PD45는 옆문으로 롤과 리본을 넣는 하니웰 산업용 4인치 프린터로, LED형 PD4500B와 LCD·이더넷형 PD4500C 두 구성이 있고 스토어에는 203dpi와 300dpi 상품이 있습니다. 착한라벨 디자이너에서는 ZPL 항목 PD45를 고르고, 본체 명령어 언어를 ZSim으로 두어 인쇄합니다.

인쇄 방식: 감열 · 열전사
제품 구성: PD4500C(2.36인치 키패드 LCD), PD4500B(LED·Feed 버튼)
해상도: 203dpi(8점/mm), 300dpi(11.8점/mm)
인쇄 속도: 203dpi 50~200mm/s(2~8ips), 300dpi 50~100mm/s(2~4ips)
최대 인쇄 폭: 108mm(203dpi), 105.7mm(300dpi)
최대 연속 인쇄 길이: 4.8m(203dpi), 2.2m(300dpi)

구매 링크 보기

사양

인쇄 방식	감열 · 열전사
제품 구성	PD4500C(2.36인치 키패드 LCD), PD4500B(LED·Feed 버튼)
해상도	203dpi(8점/mm), 300dpi(11.8점/mm)
인쇄 속도	203dpi 50~200mm/s(2~8ips), 300dpi 50~100mm/s(2~4ips)
최대 인쇄 폭	108mm(203dpi), 105.7mm(300dpi)
최대 연속 인쇄 길이	4.8m(203dpi), 2.2m(300dpi)
용지 폭·두께	20~114mm(이형지 포함), 0.076~0.224mm
라벨 최소 길이	절취 모드 5.0mm, 커터 모드 38.0mm
용지 롤	외경 최대 203.2mm, 지관 76mm·25.4mm, 외부 롤·접이식 용지
리본	잉크 안쪽·바깥쪽, 롤 지름 최대 80mm(약 450m), 지관 25.4mm, 폭 51~110mm, 왁스·혼합·레진
명령어 언어	Fingerprint, Direct Protocol, IPL, ZSim2(ZPL-II), DPL
인터페이스	USB 2.0 Host·Device(공통), 이더넷 10/100Mbps·RS-232(PD4500C만)
선택 부품	무선랜 카드, 커터, 이중 시리얼(모두 PD4500C만)
스토어 상품	PD-45 203dpi, PD-45 300dpi
착한라벨 디자이너 모델	PD45 (ZPL, 203·300 DPI), PD45S는 별도 항목
크기·무게	438×270×249mm, 9.25kg

하니웰 PD45는 LED·Feed 버튼형 PD4500B와 키패드 LCD·이더넷형 PD4500C로 나뉘어, 주문 전에 연결 방식부터 정합니다. 스토어에는 PD-45 203dpi와 300dpi 상품이 따로 있고, 이중 센서 위치 보정으로 높이 5mm 라벨까지 위치를 잡습니다.

PD4500B와 PD4500C 구성 차이

PD45는 표시부와 연결 구성이 다른 두 제품 번호로 나옵니다. 네트워크로 여러 PC가 함께 쓰거나 커터를 달 계획이면 받은 본체가 어느 쪽인지 먼저 봅니다.

항목	PD4500B	PD4500C
표시부·버튼	LED, Feed 버튼	2.36인치 키패드 LCD
USB 2.0 Host·Device	있음	있음
이더넷 10/100Mbps	없음	있음
RS-232	없음	있음
무선랜 카드·커터·이중 시리얼	선택 불가	선택 부품

착한라벨 디자이너는 Windows에 등록된 프린터로 인쇄를 보내므로, PD4500B도 USB로 한 대의 PC에 연결해 쓰면 디자이너 설정에 차이가 없습니다.

착한라벨 디자이너에서 PD45 고르기

디자이너 목록에는 PD45와 PD45S가 각각 ZPL 항목으로 있고, 둘 다 해상도 버튼이 203 DPI·300 DPI입니다. 스토어의 PD-45는 PD45 항목을 고르고, Windows 프린터 이름에 PD45와 203dpi처럼 해상도가 들어 있으면 모델과 해상도가 자동으로 채워집니다.

PD45는 Fingerprint, Direct Protocol, IPL, ZSim2(ZPL-II), DPL을 받는 본체라서, 디자이너가 RAW로 보내는 ZPL을 처리하려면 명령어 언어가 ZSim이어야 합니다. 메뉴에서 언어를 바꾸는 이유와 ^XA부터 ^XZ까지의 명령 순서는 PX4ie 설명과 같습니다.

PD45에 거는 라벨과 리본 조건

용지는 이형지 포함 폭 20~114mm, 두께 0.076~0.224mm이고, 롤은 외경 203.2mm까지 지관 76mm나 25.4mm로 겁니다. 본체 밖에 둔 롤이나 접이식 용지도 급지합니다.
디자이너 인쇄설정의 가로는 헤드가 찍는 폭 안에서 넣고, 그 한계는 203dpi 상품 108mm, 300dpi 상품 105.7mm입니다.
라벨 최소 길이는 절취 모드 5.0mm, 커터 모드 38.0mm입니다. 커터를 단 PD4500C로 한 장씩 자를 라벨은 디자이너에서 세로를 38mm 이상으로 잡습니다.
리본은 잉크 면이 안쪽인 롤과 바깥쪽인 롤을 모두 쓰고, 지관 안지름 25.4mm·롤 지름 80mm(약 450m)까지 겁니다. 리본 폭은 지관 포함 51~110mm라서 폭 30mm 라벨에도 51mm 이상 리본을 겁니다.
인쇄 속도는 203dpi 50~200mm/s(2~8ips), 300dpi 50~100mm/s(2~4ips)이고, 한 번에 이어 찍는 최대 길이는 203dpi 4.8m, 300dpi 2.2m입니다.

300dpi 상품의 최고 속도 100mm/s는 203dpi 상품 200mm/s의 절반입니다. 같은 롤을 빨리 비워야 하는 대량 출력이면 203dpi 상품이, 작은 글씨가 많은 부품 라벨이면 점 간격 약 0.085mm인 300dpi 상품이 맞습니다.

라벨 디자인·인쇄

라벨 디자인과 인쇄 설정은 무료 라벨 프로그램 착한라벨 디자이너와 사용 설명서 인쇄 장을 참고하세요.

자주 묻는 질문

디자이너 목록의 PD45와 PD45S 중 무엇을 고르나요?: 스토어의 PD-45는 PD45 항목을 고릅니다. 두 항목 모두 ZPL에 203·300 DPI 버튼이라 명령은 같지만, 이름을 맞춰 두면 프린터 설정 창과 상태 표시줄에서 헷갈리지 않습니다.
폭 30mm 라벨에는 30mm 리본을 거나요?: PD45가 받는 리본 폭은 지관 포함 51~110mm입니다. 폭 30mm 라벨에도 51mm 이상 리본을 걸고, 라벨이 리본 폭 안에 들어오게 롤을 맞춥니다.
PD4500B 구성도 네트워크로 여러 PC에서 쓸 수 있나요?: 이더넷과 무선랜은 PD4500C에만 있습니다. PD4500B는 USB로 PC 한 대에 연결해 Windows 프린터로 등록하고, 그 PC의 디자이너에서 인쇄합니다.
