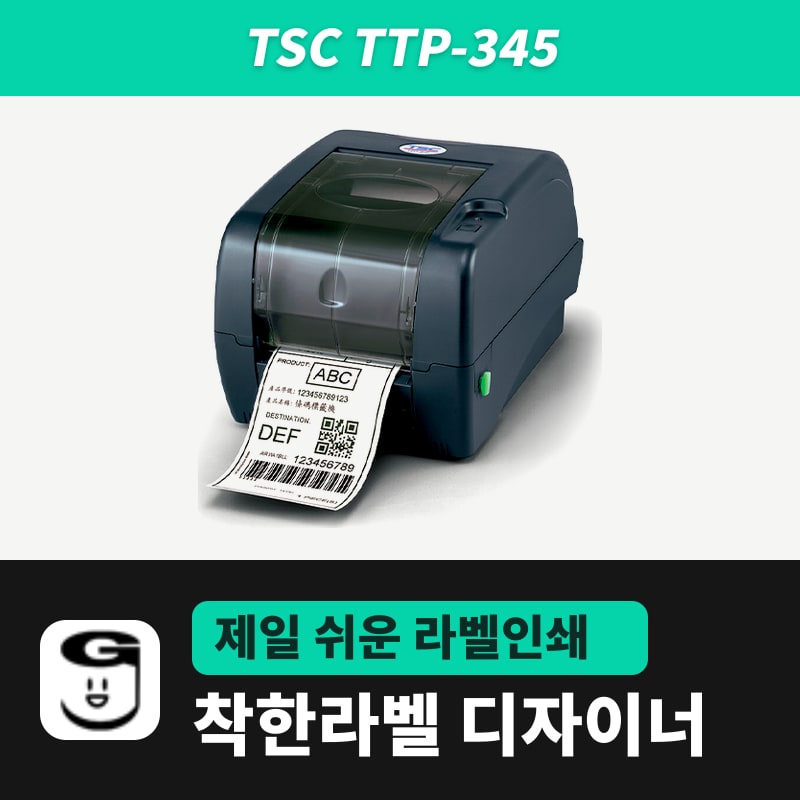

TSC TTP-345 라벨프린터

TTP-345는 TTP-247과 같은 클램셸 본체에 1mm당 12점을 찍는 300dpi 헤드를 얹은 모델입니다. 착한라벨 디자이너에서 모델 TTP-345를 고르면 해상도 선택지는 300 DPI 하나로 정해집니다. 대신 최대 속도는 초당 127mm(5ips), 인쇄 폭은 106mm, 라벨 한 장 길이는 1,016mm로 TTP-247보다 줄어듭니다.

203dpi로 만든 양식을 TTP-345에 옮기는 순서

• TTP-247 같은 203dpi 프린터에서 저장한 .glb 파일을 열면, 저장할 때의 프린터와 203 DPI 설정이 함께 되살아납니다.
• 리본 메뉴의 프린터 버튼으로 프린터 설정 창을 열고 Windows에 등록한 TTP-345 드라이버를 고릅니다. 프린터 이름에 TTP-345가 들어 있으면 모델 칸이 자동으로 채워지고, 아니면 모델명 검색에 TTP-345를 넣어 고릅니다.
• 설정 완료를 누르는 순간 해상도가 300 DPI로 바뀌면서 캔버스의 바코드 굵기와 2D 코드 모듈 크기가 새 해상도 기준으로 다시 계산됩니다.
• 라벨 가로·세로는 mm로 저장돼 SIZE 명령에 그대로 실리므로 같은 롤을 쓰면 고칠 필요가 없습니다. 다만 인쇄 폭이 108mm에서 106mm로 좁아지니, 폭 106mm를 넘겨 배치한 글자나 선이 있으면 안쪽으로 옮깁니다.

TSC 드라이버가 아직 없다면 프린터 설정 창에서 TSC 모델을 찾을 때 뜨는 드라이버 다운로드 버튼이 자료실의 TSC 프린터 통합 드라이버(2024.3)로 연결됩니다.

TTP-345 인쇄설정 항목이 보내는 내용

기본 RAW 인쇄에서 디자이너는 라벨마다 SIZE와 용지 타입 명령, 인쇄 방식을 고른 경우 SET RIBBON, 그리고 DENSITY·SPEED를 비트맵 앞에 붙여 보냅니다. 농도는 TSPL 범위 0~15에서 처음 11, 속도는 1~10에서 처음 3으로 시작합니다.

용지 타입이 갭 라벨이면 갭 길이 칸의 숫자가 GAP 명령에 들어가고, 연속용지면 GAP 0 mm,0 mm, 블랙마크면 BLINE 3 mm,0 mm가 갑니다. 인쇄 방식을 처음 상태인 "프린터 설정"에 두면 SET RIBBON을 보내지 않아, 리본이 걸렸는지를 본체가 직접 보고 열전사와 감열을 정합니다.

인쇄 옵션의 "이미지로 인쇄"에 체크하면 위 명령 대신 Windows 드라이버가 인쇄를 맡고, 농도·용지 설정도 드라이버 쪽을 따릅니다. 화면 위치는 가이드 인쇄 장에서 확인합니다.

300dpi 헤드에 거는 라벨과 리본

롤 조건은 TTP-247과 똑같아서 두 모델이 라벨과 리본을 함께 씁니다. 폭 20~112mm·두께 0.06~0.19mm 용지를 인쇄면이 바깥으로 오게 감은 롤로 넣고, 지관은 1~3인치, 롤 외경은 본체 안에서 127mm가 최대입니다.

리본은 잉크면 바깥, 1인치 지관, 길이 300m, 외경 67mm 이하에 폭 40~110mm가 조건입니다. 착한라벨 왁스 리본 300M 상품은 폭 옵션이 모두 이 안에 있으며, 감열 인쇄에는 착한라벨 감열 롤라벨을 리본 없이 겁니다.

블랙마크 롤을 쓸 때는 위치를 옮길 수 있는 반사형 블랙마크 센서를 마크가 지나는 줄로 옮깁니다. 이어서 인쇄설정의 블랙마크 자동감지 버튼으로 AUTODETECT를 보내고, 안내에 따라 전원을 한 번 껐다 켭니다.
