창고 로케이션 라벨은 선반·랙의 칸마다 붙어 위치 번호 1개를 큰 글자와 바코드로 함께 보여 줍니다. 작업자는 통로에서 글자로 칸을 찾고, 집품·입고 때 바코드를 찍어 위치를 확정합니다. 착한라벨 디자이너로 만들 때 정할 것은 번호 체계, 바코드 길이와 막대 폭, 글자 크기, 소재 4가지입니다.
로케이션 번호 체계와 바코드 길이
번호는 구역-랙-단-칸 4단계를 큰 단위부터 적고, 단계마다 자리수를 고정합니다. 구역 A의 1번 랙, 3단, 2번 칸이면 A-01-03-2처럼 쓰고, 랙이 10개를 넘을 수 있으면 처음부터 01·02로 두 자리를 잡아 둡니다. 자리수가 고정돼야 엑셀에서 정렬했을 때 랙 10이 랙 1 바로 뒤에 끼어들지 않습니다.
같은 위치라도 하이픈을 넣느냐에 따라 CODE128 바코드 길이가 크게 달라집니다. CODE128은 숫자가 4자리 이상 이어지면 2자리를 막대 1글자(11모듈)에 묶어 넣는데, 하이픈이 숫자를 2자리씩 끊으면 이 압축이 일어나지 않습니다.
| 바코드에 담는 내용 | 여백 10X씩 포함 길이 | 막대 폭 0.375mm | 막대 폭 0.5mm |
|---|---|---|---|
| A-01-03-2 (하이픈 포함 9자) | 154X | 57.8mm | 77.0mm |
| A010302 (영문 1자 + 숫자 6자리) | 110X | 41.3mm | 55.0mm |
| 01030201 (숫자 8자리) | 99X | 37.1mm | 49.5mm |
그래서 사람이 읽는 큰 글자에는 하이픈을 넣고, 바코드에는 하이픈을 뺀 A010302를 담는 구성이 100mm 폭 라벨에 잘 들어갑니다. 창고관리 프로그램이 하이픈 포함 번호로 위치를 찾는다면 바코드 쪽도 그 형식을 따라야 하므로, 스캐너로 찍은 결과가 프로그램 검색창에 그대로 맞는지 먼저 1장으로 확인합니다.
읽는 거리에 맞춘 막대 폭

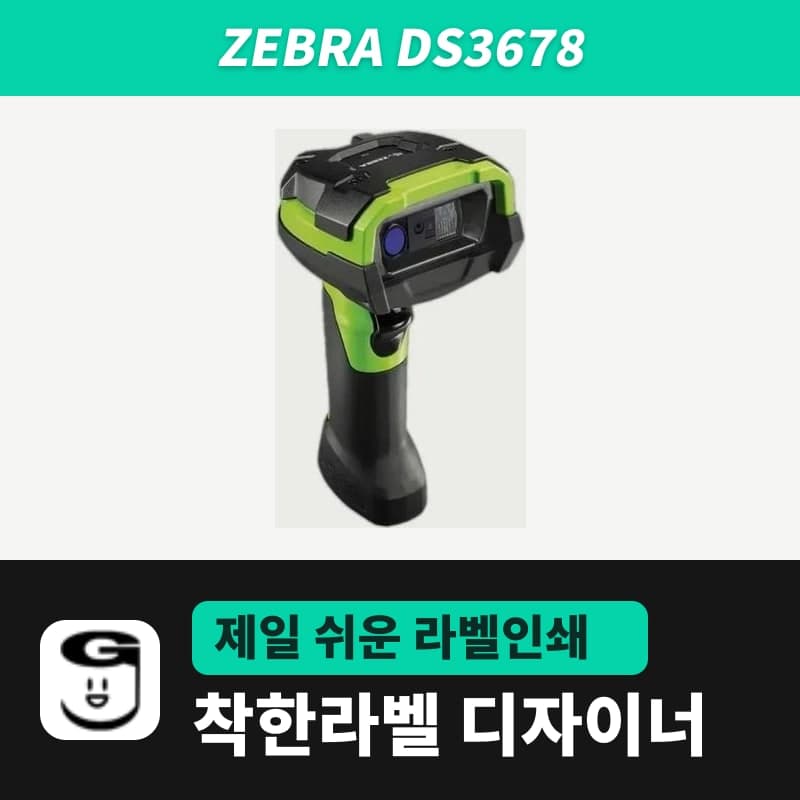

막대 폭은 스캐너가 읽는 거리를 정합니다. 제브라 DS3678 시리즈를 Code 39 20mil(0.508mm) 막대로 잰 판독 거리는 표준형 SR이 7.1~71.0cm, 확장 거리형 XR이 5.1~551.2cm이고, XR은 주변이 어두우면 거리가 줄어듭니다.
- 손이 닿는 칸을 30cm 안쪽에서 찍는 창고라면 0.375mm 안팎(203dpi 3점)으로 둡니다. SR은 0.127mm(5mil) Code 128도 17.0cm까지 읽어, 가까운 거리에서는 막대 폭보다 인쇄 품질이 판독을 좌우합니다.
- 2단 위 랙을 바닥에서 찍는다면 20mil에 맞춰 300dpi 6점(0.508mm)이나 203dpi 4점(0.500mm)으로 굵히고, DS3678 XR처럼 먼 거리용 스캐너를 씁니다.

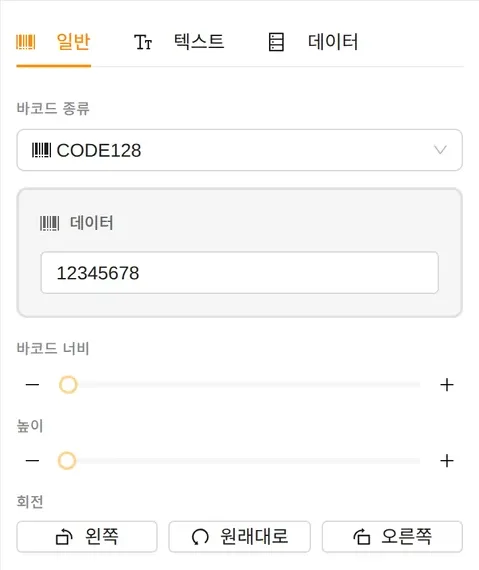

CODE128 막대는 속성 패널 바코드 너비에서 점 1개씩 굵어지고, 새로 넣으면 203dpi 2점·300dpi 3점에서 시작하므로 위 기준까지 직접 올립니다. 막대 높이는 5~100mm 사이에서 라벨이 허락하는 만큼 키우는데, 막대가 높을수록 스캐너 빛이 비스듬히 지나가도 막대 전체를 가로지릅니다. 바코드 양옆 10X(0.5mm 막대면 5mm)에는 글자나 테두리를 두지 않습니다.
멀리서 읽는 큰 글자
텍스트 개체의 크기는 1~200pt이고, 1pt가 약 0.353mm라 72pt는 글자 상자 높이 25.4mm, 200pt는 70.6mm입니다. 실제 숫자 획은 상자보다 낮게 찍히므로, 100×50mm 라벨이라면 위쪽 27mm에 72pt 안팎으로 번호를 쓰고 아래쪽에 바코드를 둡니다. 글자를 키우면 개체 상자가 저절로 넓어지므로, 9자 번호가 100mm 폭을 넘치면 리본 메뉴 단락의 장평 줄이기를 눌러 글자 폭만 좁힙니다(누를 때마다 0.1, 가장 좁게 0.7배).

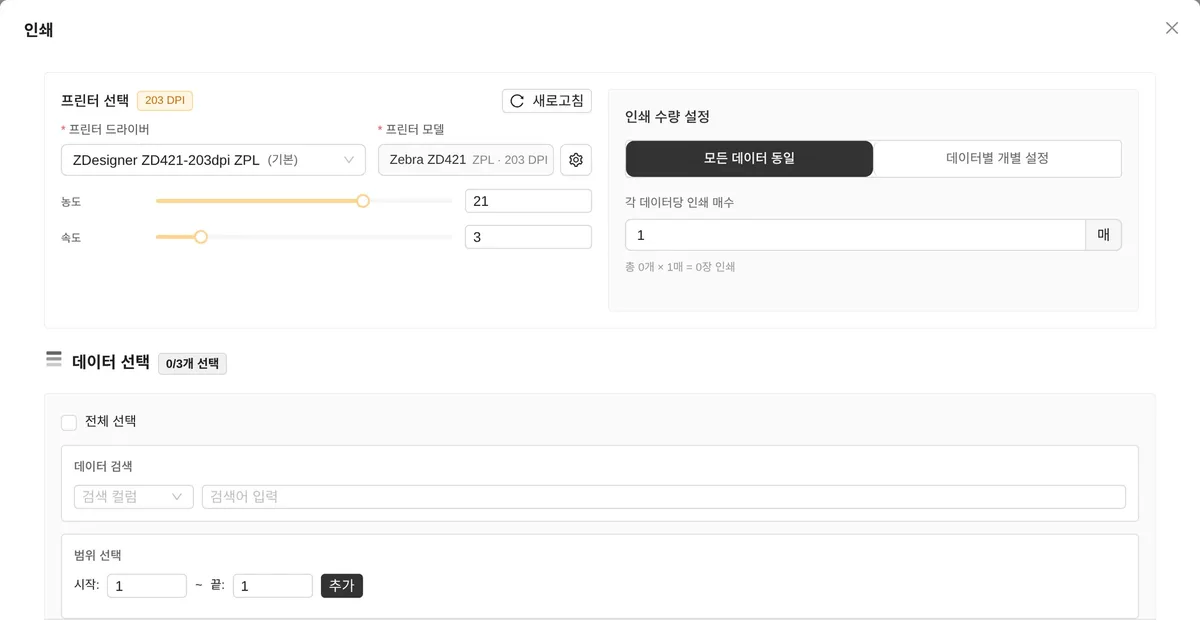

속성 패널 텍스트 스타일의 두껍게(Ctrl+B)는 72pt 숫자의 획을 굵게 바꾸고, 반전은 검은 상자 안에 흰 글자를 찍어 구역 문자 A·B를 번호와 다르게 보이게 하는데, 농도를 올리면 흰 획이 메워지므로 기본 농도(ZPL 21, TSPL 11, EZPL 13)로 1장 먼저 찍습니다.
위 칸과 아래 칸을 가리키는 표시는 도구 패널 아이콘/마크의 아이콘 탭에서 "위쪽"·"아래쪽" 화살표를 꺼내 번호 옆에 둡니다. 랙 빔 하나에 위·아래 칸 라벨을 나란히 붙이는 창고에서 작업자가 엉뚱한 단을 집는 일을 줄여 줍니다.
엑셀로 로케이션 목록 한 번에 뽑기

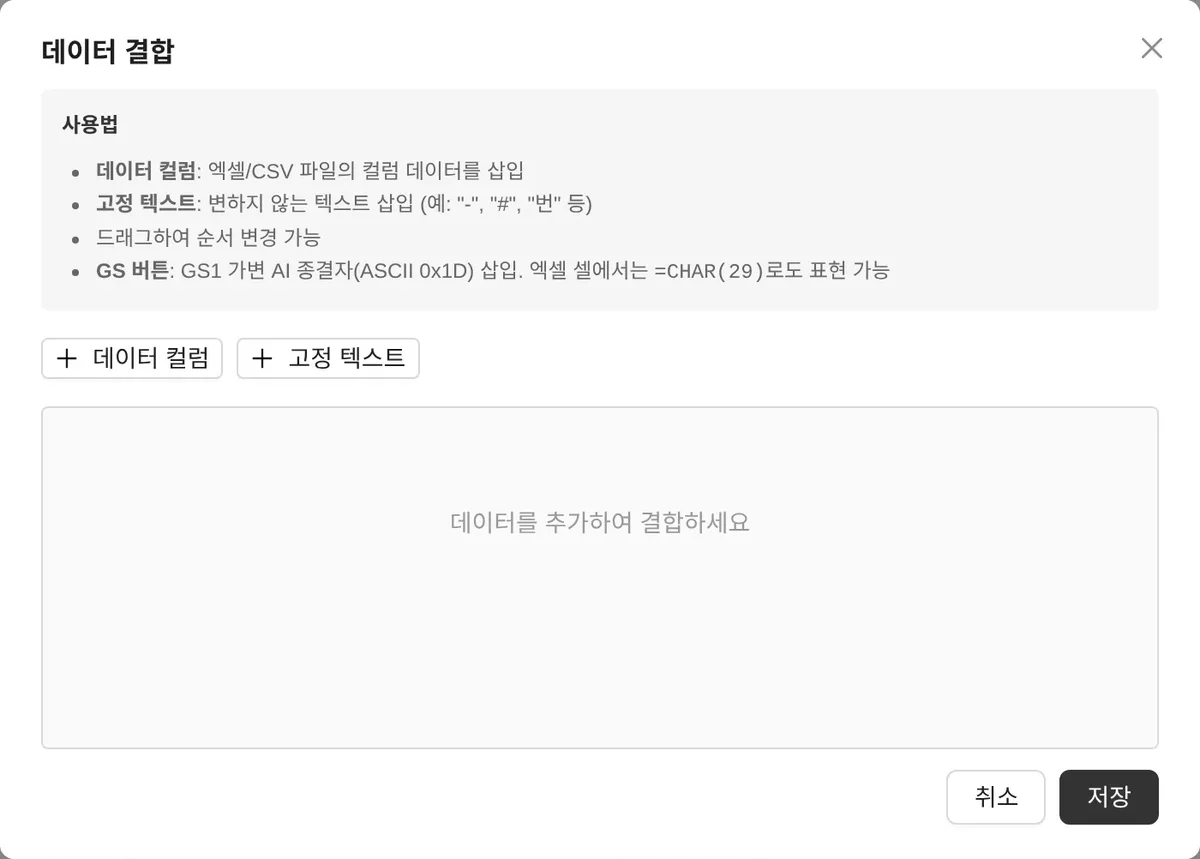

엑셀에 구역·랙·단·칸을 4개 열로 나눠 적고, 디자이너 데이터 연결의 데이터 결합으로 큰 글자 쪽은 구역 + "-" + 랙 + "-" + 단 + "-" + 칸, 바코드 쪽은 구분자 없이 이어 붙입니다. 01·03처럼 0으로 시작하는 칸은 셀 서식을 텍스트로 둬야 앞자리 0이 남습니다. 엑셀을 랙 순서대로 정렬해 두면 라벨이 붙일 순서대로 나와, 통로를 한 번 지나가며 붙입니다.

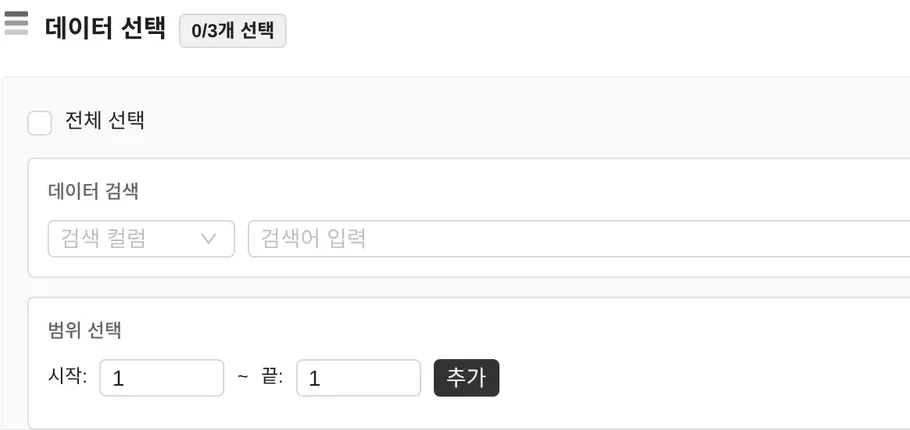

랙 1개만 새로 설치했다면 인쇄 창 데이터 검색에서 검색 컬럼을 랙, 검색어를 그 번호로 두고 검색결과 모두 선택으로 그 랙의 칸만 뽑습니다. 엑셀 파일 준비는 엑셀 가변 라벨 인쇄의 5가지 규칙을 따릅니다.
지게차·박스에 쓸리는 라벨의 소재
로케이션 라벨은 랙을 철거할 때까지 그 자리에 붙어 있어야 합니다. 감열 인쇄면은 형광등·햇빛과 열에 계속 반응해 어두워지고 글자가 읽히지 않게 되므로, 몇 년을 버틸 라벨은 리본으로 찍는 열전사로 만듭니다.
| 현장 | 라벨·리본 |
|---|---|
| 박스가 스치는 선반 앞면, 랙 빔 | 유포라벨 100×80mm + 왁스레진 리본 100mm |
| 물청소하는 바닥 구역 표시, 세척제가 튀는 칸 | 유포라벨 + 레진 리본 |
| 몇 달 쓰고 바꾸는 임시 적치 구역 | 감열지 롤라벨 100×50mm |
왁스레진 리본은 무광 합성 소재 위에서 중간~강한 마찰과 약품을 견디는 등급이라, 박스 모서리가 스치는 선반에는 왁스레진 이상을 겁니다. 유포라벨 100×80mm는 라벨 5롤 + 100mm 리본 1롤 세트로도 나오고, 인쇄설정의 인쇄 방식을 열전사로 두는 방법은 감열·열전사 인쇄 방식 설정에 있습니다.
