300dpi인 TH340은 어떤 모델 항목을 고르나요?

TH340은 12점/mm(300dpi) TSPL-EZD 기종이라, 디자이너 목록에서 TSPL·300dpi 겸용 기종인 TE310을 고릅니다. 203dpi 항목으로 두면 그림이 약 68% 크기로 줄어 찍힙니다.

리본을 빼고 감열 라벨을 찍을 때 바꿀 설정은?

인쇄설정의 인쇄 방식을 직접감열로 바꿉니다. 그러면 인쇄 작업을 보낼 때 SET RIBBON OFF가 앞머리에 붙어 TH240이 리본 없이 찍습니다.

커터나 필오프 모듈을 달면 디자이너에서 켜는 칸이 있나요?

디자이너가 보내는 TSPL 명령에는 커터·필오프 동작이 없습니다. LCD가 없는 기본형 TH240은 Print Mode(Cutter Mode, Peeler Mode)를 TSC Console이나 드라이버에서 바꾸고(T 모델은 LCD 메뉴에서도 가능), 디자이너에서는 라벨 길이를 커터 25.4mm 이상, 필오프 25.4~152.4mm로 맞춥니다.

TSC · 라벨프린터

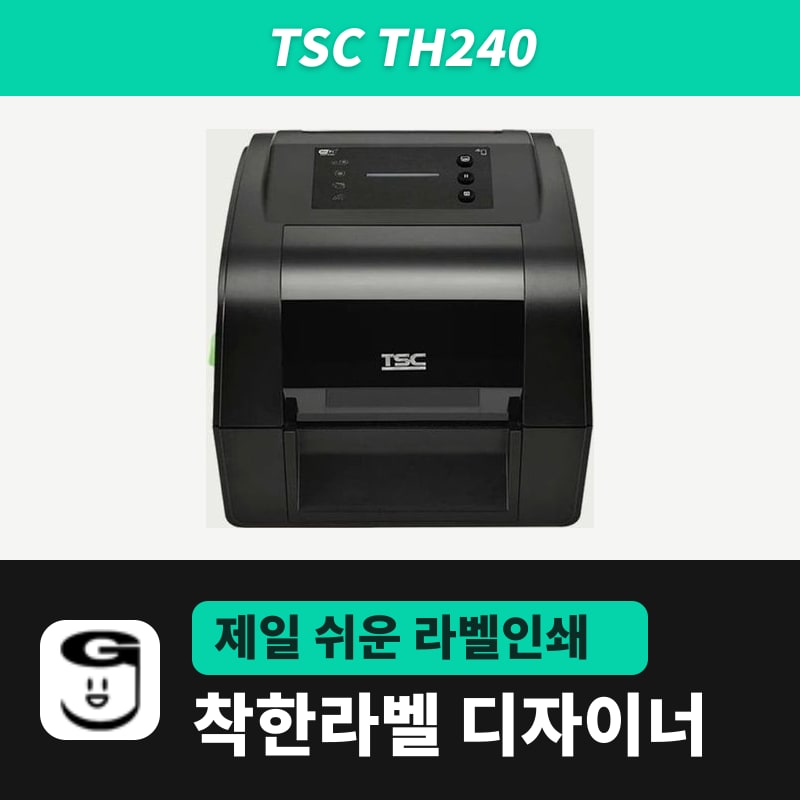

TSC TH240 라벨프린터

착한라벨 디자이너 목록에 없는 TSC TH240은 모델 칸에 TSPL·203dpi 겸용 기종 TE210을 두고 인쇄합니다. 리본 라벨과 감열 라벨을 번갈아 쓰는 날에는 인쇄 방식을 직접 고르고, 라벨은 오른쪽 대지 여백 6mm 미만, 리본은 폭 40~110mm·코팅면 바깥을 씁니다.

인쇄 방식: 열전사 · 감열
해상도: 203dpi(8점/mm)
최대 인쇄 속도: 203mm/s(8ips), 필오프 모드 76mm/s
최대 인쇄 폭·길이: 108mm, 25,400mm
리본: 300m(1인치 지관, 외경 67mm) · 110m(0.5인치 지관, 외경 40mm), 잉크면 바깥
리본 폭: 40~110mm

구매 링크 보기

사양

인쇄 방식	열전사 · 감열
해상도	203dpi(8점/mm)
최대 인쇄 속도	203mm/s(8ips), 필오프 모드 76mm/s
최대 인쇄 폭·길이	108mm, 25,400mm
리본	300m(1인치 지관, 외경 67mm) · 110m(0.5인치 지관, 외경 40mm), 잉크면 바깥
리본 폭	40~110mm
용지 폭	15~120mm (필오프·커터 모드는 대지 포함 15~112mm), 오른쪽 라벨–대지 끝 간격 6mm 미만
용지 두께	0.06~0.19mm (케어 라벨 0.06~0.10mm)
라벨 길이	5~25,400mm (필오프 25.4~152.4mm, 커터 25.4mm 이상)
용지 롤	외경 127mm, 지관 25.4~38.1mm, 인쇄면 바깥 감김
센서	투과형 갭, 반사형 블랙마크(위치 조절), 리본 끝, 헤드 열림
명령어	TSPL-EZD (EPL·ZPL·ZPL II·DPL 호환)
인터페이스	USB 2.0, RS-232, USB 호스트, 이더넷 10/100Mbps
구성품	1인치 리본 축 2개(300m 롤용), 1인치 리본 종이 지관, 120mm 용지 어댑터 2개, USB 케이블, 전원 장치
착한라벨 디자이너 모델	목록에 없음 — TSPL·203dpi 항목(예: TE210)으로 대신 선택
크기·무게	223×186×286mm, 2.8kg

착한라벨 디자이너 목록에 TSC TH240이 없어서, 모델 칸에는 같은 TSPL·203dpi이면서 열전사와 감열을 모두 찍는 TE210을 두고 프린터 칸만 TH240으로 둡니다(원리는 MH241 페이지 참고). 용지 쪽에서는 오른쪽 가장자리의 라벨과 대지 끝 간격이 6mm 미만이어야 한다는 TH240만의 조건을 먼저 봅니다.

소모품을 바꿔 끼우는 날의 인쇄 방식

한 대로 리본 라벨과 감열 라벨을 번갈아 찍는다면 인쇄 방식을 처음 상태인 프린터 설정에 두지 말고, 그날 건 소모품에 맞춰 열전사나 직접감열을 직접 고릅니다. 그래야 본체에 저장된 방식과 관계없이 작업마다 방식이 정해지고, 칸별 명령은 TTP-247 페이지의 표와 같습니다. "이미지로 인쇄"를 켠 드라이버 인쇄에서는 이 명령이 실리지 않습니다.

Windows 등록용 설치 파일(TSC_2023.4.exe)은 TSC 통합 드라이버 자료에 붙어 있습니다.

착한라벨 리본과 라벨을 고르는 조건

TH240 리본 칸에는 코팅면이 바깥을 향한 롤만 들어가고, 롤 굵기 한계는 1인치 지관 300m 롤이 67mm, 0.5인치 지관 110m 롤이 40mm로 서로 다릅니다. 폭은 40mm 미만이나 110mm 초과면 걸 수 없습니다. 착한라벨 왁스 리본 300M 옵션은 40~110mm 여덟 폭이 전부 TH240 리본 폭 안에 있고 롤 끝면에 OUTSIDE 표시가 있지만, 롤 외경은 상품 옵션에 없어 받았을 때 67mm 이하인지 재 봅니다. 300m 롤을 걸 때 쓰는 1인치 리본 축 2개와 되감기용 1인치 종이 지관은 TH240 상자에 들어 있습니다.

라벨 롤은 폭 15~120mm, 인쇄면 바깥 감김, 지관 25.4~38.1mm를 받습니다. 리본 없이 찍을 착한라벨 감열 롤라벨을 걸 때는 리본을 빼고 인쇄 방식을 직접감열로 바꿉니다.

용지를 넣을 때 용지 가이드 조절 버튼으로 가이드를 롤 폭에 붙이고, 오른쪽의 라벨과 대지 끝 간격이 6mm를 넘지 않는지 봅니다.
필오프 모듈이나 커터를 달면 대지를 포함한 용지 폭이 15~112mm로 줄어듭니다.
폭 120mm 용지용 어댑터 2개도 같은 상자에 있습니다.

리본 인쇄 불량 증상과 디자이너 쪽 확인

라벨에 아무것도 찍히지 않음

라벨이나 리본이 잘못 걸렸거나, 리본과 라벨이 서로 맞지 않는 조합이거나, 리본 잉크면 방향이 반대이거나, 농도가 맞지 않거나, 헤드가 더러운 경우입니다. 디자이너에서는 인쇄 방식이 열전사인지와 농도(0~15, 처음 11)를 확인하고, 리본은 잉크면이 바깥을 향하도록 다시 겁니다.

리본 없음 표시

리본을 다 썼거나 리본이 잘못 걸린 상태입니다. 새 리본 롤로 바꾸거나 걸어 둔 리본을 순서대로 다시 겁니다.

리본 주름

헤드 압력, 리본 장착, 용지 장착, 농도, 용지 공급 가운데 하나가 틀어진 경우입니다. 디자이너 농도를 알맞게 낮추거나 올리고, 라벨 가이드가 용지 가장자리에 닿아 있는지 확인합니다.

리본을 거는 순서와 경로 그림은 자료실 TSC DH240·TH240 사용자 가이드 4.3절에 있고, LED 색별 뜻은 같은 가이드 5.1.2절 표에 정리돼 있습니다.

라벨 디자인·인쇄

라벨 디자인과 인쇄 설정은 무료 라벨 프로그램 착한라벨 디자이너와 사용 설명서 인쇄 장을 참고하세요.

자주 묻는 질문

300dpi인 TH340은 어떤 모델 항목을 고르나요?: TH340은 12점/mm(300dpi) TSPL-EZD 기종이라, 디자이너 목록에서 TSPL·300dpi 겸용 기종인 TE310을 고릅니다. 203dpi 항목으로 두면 그림이 약 68% 크기로 줄어 찍힙니다.
리본을 빼고 감열 라벨을 찍을 때 바꿀 설정은?: 인쇄설정의 인쇄 방식을 직접감열로 바꿉니다. 그러면 인쇄 작업을 보낼 때 SET RIBBON OFF가 앞머리에 붙어 TH240이 리본 없이 찍습니다.
커터나 필오프 모듈을 달면 디자이너에서 켜는 칸이 있나요?: 디자이너가 보내는 TSPL 명령에는 커터·필오프 동작이 없습니다. LCD가 없는 기본형 TH240은 Print Mode(Cutter Mode, Peeler Mode)를 TSC Console이나 드라이버에서 바꾸고(T 모델은 LCD 메뉴에서도 가능), 디자이너에서는 라벨 길이를 커터 25.4mm 이상, 필오프 25.4~152.4mm로 맞춥니다.
