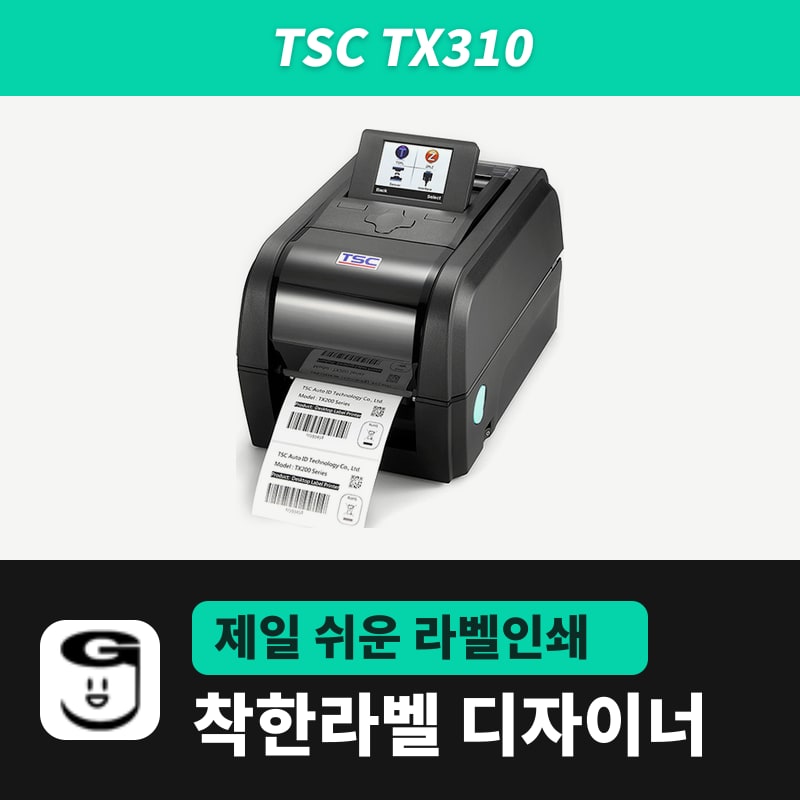

TSC TX310 라벨프린터

TX310은 1mm에 12점을 찍는 300dpi 헤드로 TX 시리즈의 중간 해상도를 맡습니다. 점 하나가 약 0.085mm라 작은 글씨와 촘촘한 바코드가 203dpi보다 또렷하고, 대신 최고 속도는 초당 152mm, 인쇄 폭은 106mm, 한 장 길이는 11,430mm까지로 줄어듭니다.

크기(226×198×332mm)와 무게 3.75kg, 90W 외장 어댑터, 아이콘 8개 LED 패널은 TX210과 똑같습니다. 그래서 두 모델 사이의 선택은 본체가 아니라 라벨에 넣을 글자·코드 크기에서 정해집니다.

300dpi에서 디자이너가 만드는 인쇄 데이터

착한라벨 디자이너 모델 목록의 TX310 항목은 TSPL 명령어에 300dpi 하나만 걸려 있어, TSC 통합 드라이버로 등록한 이름에 TX310이 있으면 모델과 300 DPI가 한꺼번에 들어옵니다. 디자이너는 라벨을 1mm당 약 11.8점으로 그려 비트맵으로 보내므로, 50×30mm 상품 바코드 양식이 203dpi에서 가로 400점·세로 240점이던 것이 TX310에서는 591점·355점이 됩니다.

인쇄설정 패널에서 해상도를 300으로 바꾸거나 300dpi로 저장한 .glb 파일을 불러오기로 열면 편집 화면 배율이 60%로 맞춰집니다(203dpi는 100%). 파일을 더블클릭하거나 최근 파일에서 열면 저장할 때의 배율이 그대로 돌아오고, 프린터 설정 창에서 해상도를 바꿀 때도 배율은 움직이지 않습니다. 어느 경우든 라벨 실제 크기는 바뀌지 않습니다.

해상도를 바꾸면 모든 바코드의 굵기와 2D 코드 모듈 크기가 새 해상도에 맞게 다시 계산됩니다. 바코드 폭이 달라질 수 있으니 TX210용으로 만든 양식을 옮겨 왔다면 배치를 다시 보고, 첫 장은 스캐너로 읽혀 봅니다. 화면별 위치는 가이드 바코드 장에 있습니다.

106mm 인쇄 폭과 좁은 라벨

TX310이 받는 용지는 폭 19~112mm이지만 실제로 찍히는 폭은 106mm입니다. 폭 100mm 라벨은 106mm 안에 전부 들어가지만, 110mm 안팎의 넓은 용지를 걸면 106mm를 넘는 몫은 찍히지 않으므로 디자이너 라벨 가로도 106mm 안에서 잡습니다.

짧은 쪽으로는 라벨 길이 3mm부터 받습니다. 폭 19mm 이상, 두께 0.055~0.254mm이면 되고, 롤은 지관 안지름 1인치·1.5인치에 외경 127mm까지, 인쇄면이 바깥으로 감긴 것만 들어갑니다.

리본 롤 조건은 TX210과 한 글자도 다르지 않아 TX210 페이지 리본 문단을 따르면 됩니다. 300dpi 헤드로 작은 글씨를 찍을 일이 많다면, 리본 없이 쓰는 감열 롤라벨도 같은 106mm 폭 안에서 고릅니다.

라벨이 비뚤게 나오거나 건너뛸 때

• 라벨이 한쪽으로 흘러 비스듬히 나오면 용지 가이드가 롤 가장자리에 닿지 않은 상태입니다. 오른쪽으로 흐르면 가이드를 왼쪽으로, 왼쪽으로 흐르면 오른쪽으로 옮깁니다.
• 한 장씩 비고 나오는 원인은 라벨 크기 설정 오류, 센서 감도 미보정, 센서 위 먼지 세 가지입니다. 디자이너 라벨 크기를 롤과 맞추고, 문제해결 창의 자동 감지(AUTODETECT)로 다시 보정하고, 갭·블랙마크 센서는 블로어로 불어 냅니다.
• 라벨 왼쪽이나 오른쪽 끝이 빠져 찍히면 디자이너 라벨 크기가 롤과 다른 경우라 가로·세로 mm를 실제 라벨에 맞춥니다. 빈 라벨에 회색 줄이 생기는 것은 따로 헤드 오염 때문이라 헤드를 닦습니다.
• 작은 라벨에서 인쇄 위치가 어긋나는 원인은 센서 감도, 라벨·갭 크기 설정, 본체의 Shift Y, 드라이버의 세로 오프셋입니다. 디자이너 RAW 인쇄라면 갭 길이 칸의 mm가 GAP 줄로 가므로 실제 간격을 0.5mm 단위로 넣고, "이미지로 인쇄"를 쓸 때는 드라이버 오프셋도 확인합니다.
